Разъемы: аппаратная основа подключения умной бытовой техники

Oct 30, 2026

При запуске духовки вытяжка включается автоматически. При изменении температуры и влажности окружающей среды водонагреватель соответствующим образом регулирует свою температуру. С помощью одной команды при выходе из дома все подключенные устройства могут последовательно перейти в режим ожидания. Может показаться, что эти бесшовные сценарии умного дома полностью управляются интеллектуальной системой управления домом, но за ними скрывается часто упускаемый из виду, но важный компонент: разъем.

Являясь физическим интерфейсом для подачи питания и передачи сигналов в системах умного дома, разъемы обеспечивают надежную связь между электронными блоками управления, датчиками и модулями связи. Они позволяют устройствам из разных категорий продуктов обеспечивать подключение на аппаратном уровне и скоординированную работу.

Развитая экосистема умного дома опирается на многоуровневую архитектуру. На аппаратном уровне разъемы создают основу физического соединения. Средний уровень управляет многопротокольной связью и передачей данных, а верхний уровень полагается на интеллектуальную домашнюю операционную систему для принятия решений и координации сценариев. От отдельных приборов до интегрированной сети подключенных устройств по всему дому — разъемы необходимы на каждом этапе.

Разъемы: основа внутренней связи интеллектуальных устройств

Внутри отдельных интеллектуальных устройств терминальные разъемы UART и разъемы платы FPC соединяют главную плату управления с модулями Интернета вещей, датчиками и моторными приводами. Они подключают модули беспроводной связи, такие как Wi-Fi, ZigBee и UMesh, к главному контроллеру устройства, позволяя собирать и обмениваться показаниями температуры, рабочим состоянием и другими данными.

Такая интеграция оборудования обеспечивает основу для подключенных функций холодильников, стиральных машин и комбинированных пароварок. Коаксиальные разъемы IPEX RF обеспечивают стабильное радиочастотное соединение между беспроводными модулями и антеннами, помогая поддерживать надежную беспроводную связь во всей сети умного дома.

Изображение 1. Подключение умной бытовой техники

Водонепроницаемые соединители для сложных условий на кухне и в ванной комнате

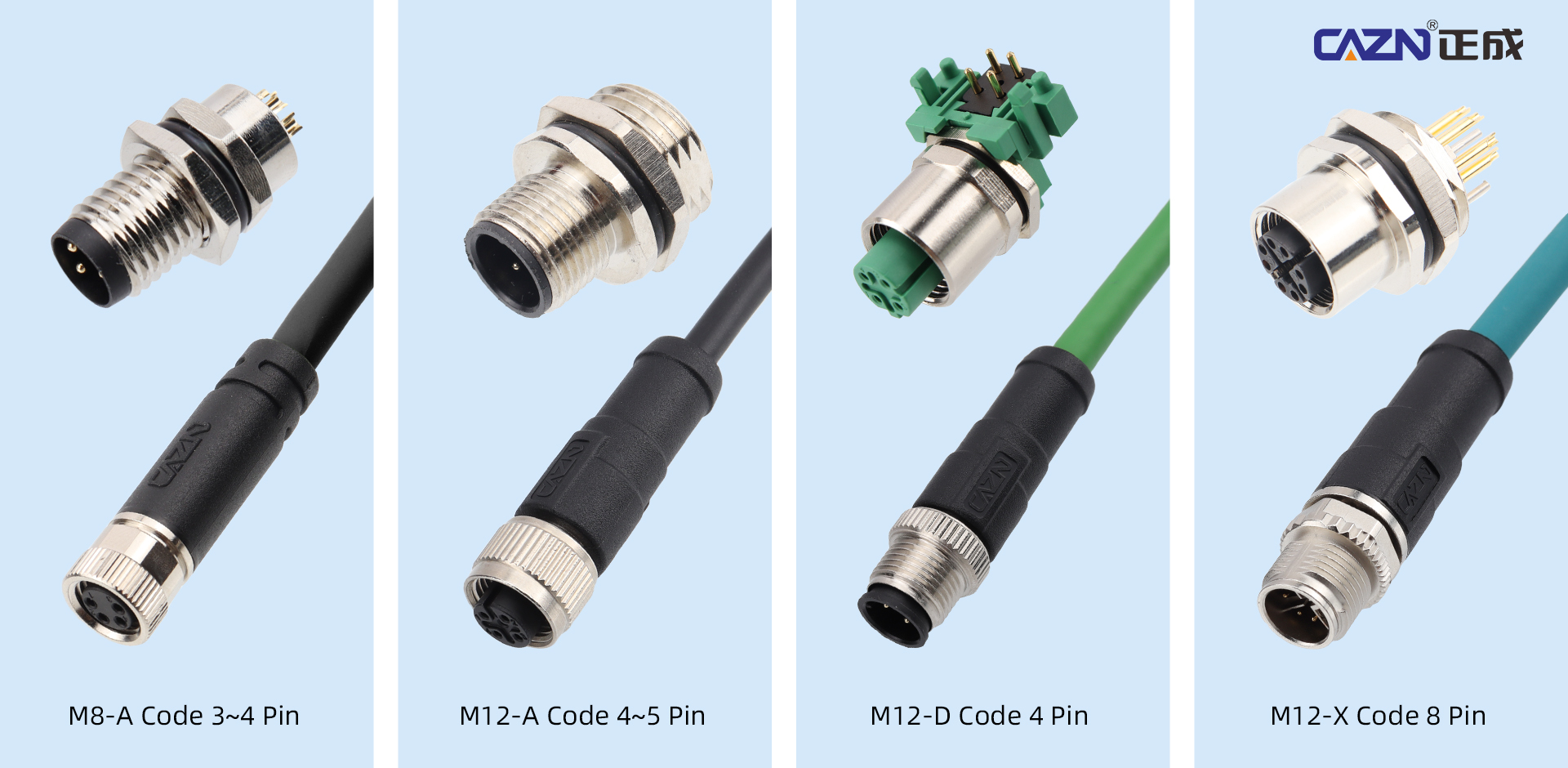

В кухне и ванной комнате разъемы подвергаются воздействию влаги, конденсата, жира и колебаний температуры. Для узлов внешних датчиков, работающих в таких условиях, практичным решением для подключения являются круглые разъемы M8 и M12 со степенью защиты IP67.

Разъемы M8/M12 с кодировкой A подходят для подачи питания и сбора сигналов от датчиков температуры, влажности и присутствия человека. Разъемы M12 с D-кодировкой поддерживают связь Ethernet со скоростью 100 Мбит/с, а 8-контактные разъемы M12 с X-кодировкой поддерживают Gigabit Ethernet для высокоскоростной передачи данных. Эти конфигурации особенно актуальны для коммерческих «умных» кухонь с несколькими взаимосвязанными устройствами.

Для шлюзов центрального управления и шин связи с коммерческими кухонными приборами экранированные разъемы RJ45 и терминальные разъемы RS485 обеспечивают стабильное проводное соединение. Соответствующие конструкции экранирования и проводки помогают снизить электромагнитные помехи, создаваемые компрессорами, двигателями и другим оборудованием во время запуска и эксплуатации, повышая надежность связи и снижая риск ошибок сигнала или непреднамеренных команд управления.

Подключение оборудования к интеллектуальным системам управления домом

Над уровнем физического подключения интеллектуальная система управления домом UHomeOS действует как центральная координационная платформа. Он поддерживает несколько протоколов связи, включая PLC-Mesh, ZigBee 3.0 и Ethernet, что позволяет интегрировать сигналы, передаваемые через разъемы разных типов, в единый стандарт подключения умного дома.

Эта архитектура позволяет устройствам из разных категорий продуктов взаимодействовать и координировать свою работу. Даже когда внешнее подключение к Интернету прерывается, локальный шлюз может продолжать выполнять заранее определенные сценарии автоматизации через установленные физические каналы связи, помогая поддерживать основные функции умного дома.

Надежность этой архитектуры зависит не только от совместимости программного обеспечения, но и от стабильности базовых аппаратных соединений. Правильный выбор разъема помогает обеспечить согласованную передачу питания, сигналов управления и коммуникационных данных между устройствами.

Требования к надежности разъемов для умной бытовой техники

Умная бытовая техника работает в условиях повышенных температур, температурных циклов, постоянной вибрации, влажности и загрязнения жиром. Эти условия предъявляют высокие требования к материалам разъемов, характеристикам контактов, механической конструкции и электромагнитной совместимости.

Для конкретных приложений CAZN предлагает решения по выбору разъемов, учитывающие реальную рабочую среду и электрические требования. Ключевые факторы включают стабильное контактное сопротивление с минимальным изменением после термоциклирования, огнестойкие материалы UL94 V-0 и соответствие применимым экологическим требованиям RoHS и REACH.

Запирающиеся круглые разъемы также должны обеспечивать надежное удержание соединения и долговечность при вставке и извлечении, чтобы предотвратить ослабление при длительной эксплуатации. При применении рядом с двигателями и компрессорами экранированные разъемы могут помочь подавить электромагнитные помехи (EMI), снижая риск ошибок связи и неожиданного поведения устройства.

Компактные конструкции разъемов не менее важны, поскольку бытовая техника становится тоньше и более интегрированной. Компактные интерфейсы помогают оптимизировать компоновку платы управления, сохраняя при этом надежные электрические соединения и удобную сборку.

Комплексные решения для подключения к приложениям интеллектуальных устройств

От интегрированных «умных кухонь» и «умных» ванных комнат до сетей коммерческой кухонной техники и «умного» сельскохозяйственного оборудования — решения для подключения удовлетворяют широкий спектр требований к подключению. К ним относятся внутренние соединения электронного управления, проводные сенсорные сети и высокоскоростные шлюзы связи.

Для разных сценариев применения требуются разные конфигурации разъемов. Платы внутреннего управления могут отдавать предпочтение компактным интерфейсам FPC и UART, тогда как для открытых датчиков требуются водонепроницаемые соединения M8/M12. Высокоскоростные сети связи могут использовать X-кодированные интерфейсы M12 или экранированные интерфейсы RJ45, в зависимости от требуемой скорости передачи и среды установки.

Хорошо продуманная система разъемов объединяет эти различные интерфейсы в надежную аппаратную архитектуру. Результатом является более согласованная связь между устройствами, более надежные сценарии автоматизации и улучшенная интеграция подключенных сред.

Поскольку интеллектуальная бытовая техника продолжает развиваться, требования к подключению оборудования будут становиться все более жесткими. CAZN по-прежнему стремится развивать технологию разъемов для интеллектуальных устройств, уделяя постоянное внимание защите окружающей среды, электромагнитной совместимости и миниатюрному дизайну. Тесно сотрудничая с производителями бытовой техники, CAZN стремится укрепить аппаратную основу подключенной жизни и поддержать следующее поколение экосистем интеллектуального дома.

Руководство по выбору разъема | Приложения для умной бытовой техники от CAZN

Применимые приложения: интеллектуальная бытовая техника, датчики для кухни и ванной комнаты, шлюзы для всего дома и сети коммерческой кухонной техники.

Тип разъема	Кодирование/Спецификация	Рейтинг защиты	Рабочая температура	Ключевые параметры	Положение установки	Типичное применение
Разъем терминала UART	4-контактный (VCC/GND/RXD/TXD)	IP20	от -40°С до +80°С	Сигнал 3,3 В, макс. 1 А.	Материнская плата устройства ↔ Модуль IoT	Последовательная связь между встроенными модулями Wi-Fi/ZigBee и основной платой управления в холодильниках, пароварках и стиральных машинах.
Разъем ФПК	Несколько контактов, шаг 0,3/0,5 мм	IP20	от -40°С до +80°С	Низковольтные сигналы	Панели управления и внутренние датчики	Внутренние соединения для сенсорных панелей и гибких цепей измерения температуры в компактных панелях управления приборами.
Круглый разъем M8	Кодировка А, 3–4 контакта	IP67	от -40°С до +80°С	60 В постоянного тока, 1,5–4 А	Маленькие внешние датчики	Датчики температуры и влажности в ванных комнатах и датчики присутствия человека на кухне, особенно там, где пространство для установки ограничено.
Круглый разъем M12	Кодировка А, 4/5 контактов	IP67	от -40°С до +80°С	250 В постоянного тока, 4 А	Внешние исполнительные механизмы и сенсорные узлы	Внешние датчики водонагревателя и сигналы ввода-вывода для коммерческой кухонной техники с защитой от проникновения воды и пыли
Круглый разъем M12	D-код, 4 контакта	IP67	от -40°С до +80°С	100 Мбит/с Ethernet	Узлы проводных полевых шлюзов	Проводная связь на коротких расстояниях на коммерческих «умных» кухнях с использованием протоколов промышленного Ethernet, таких как EtherCAT и PROFINET.
Круглый разъем M12	X-кодированный, 8 контактов	IP67	от -40°С до +80°С	Гигабитный Ethernet	Высокоскоростные проводные системы управления	Сенсорные сети с высокой пропускной способностью и передача больших объемов данных
Экранированный разъем RJ45	8P8C	IP20 (IP67 доступен для некоторых версий для монтажа на панели)	от -40°С до +80°С	Гигабитный Ethernet	Шлюзы управления всем домом	Центральные панели управления и проводные локальные сети с экранированием, помогающим снизить электромагнитные помехи, связанные с двигателем.
Терминальный разъем RS485	2-контактный сигнальный терминал	IP20	от -40°С до +80°С	Дифференциальная сигнализация	Шинные системы для коммерческих кухонных приборов	Междугородная шинная связь между несколькими коммерческими печами и посудомоечными машинами.
Коаксиальный разъем IPEX RF	Поколение 1 / Поколение 3	IP20	от -40°С до +80°С	2,4 ГГц/5 ГГц РЧ	Антенны беспроводного модуля	Антенные соединения для модулей беспроводной ячеистой связи Wi-Fi и UMesh

Основные требования к выбору разъемов для умной бытовой техники

Защита окружающей среды: для датчиков, находящихся на открытом воздухе на кухнях и в ванных комнатах, отдайте предпочтение запираемым разъемам M8/M12 со степенью защиты IP67 для защиты от влаги, конденсата и воздействия жира.

Характеристики ЭМС: Разъемы, установленные рядом с двигателями и компрессорами, должны иметь подходящие экранирующие конструкции для уменьшения электромагнитных помех во время запуска и работы оборудования.

Механическая долговечность: укажите долговечность вставки-извлечения не менее 1000 циклов. После термоциклирования изменение сопротивления контактов должно контролироваться в пределах 10 мОм при соблюдении согласованных условий испытаний.

Соответствие материалов: выберите огнестойкие материалы UL94 V-0, где это необходимо, и проверьте соответствие применимым требованиям RoHS и REACH для обеспечения безопасности устройства и экологических стандартов.

Гибкость установки: розетки разъемов, монтируемые на печатной плате, должны поддерживать подходящие конфигурации SMT или заднего монтажа. Предварительно собранные жгуты кабелей могут быть оснащены прямыми или угловыми разъемами в зависимости от компоновки оборудования и ограничений по установке.

CAZN – Эксперт по технологиям промышленного подключения

От внутренней проводки устройства до водонепроницаемых соединений датчиков и высокоскоростных интерфейсов связи, CAZN предлагает продукты для промышленной связи и индивидуальные решения для удовлетворения растущих требований к умной бытовой технике. Надежная и умная жизнь начинается с надежных подключений оборудования.
