КАЗН | Код разъема M8-B

Разъем CAZN M8-B Code — это особый тип в семействе круглых разъемов M8, имеющий кодировку B и 5-контактную конфигурацию. Такая конструкция делает его особенно подходящим для приложений промышленной автоматизации, требующих надежной связи по полевой шине в компактных местах установки.

Код M8-B, соответствующий стандарту IEC 61076-2-104, представляет собой фиксированный 5-жильный миниатюрный разъем, предназначенный в первую очередь для приложений полевой шины PROFIBUS-DP. Его механическая фиксация предотвращает неправильное соединение с разъемами A-Code и D-Code. Он предназначен для узлов полевой шины, где пространство для установки сильно ограничено. По сравнению с разъемами M8-A и M8-D, код M8-B имеет гораздо меньший объем рынка, в то время как код M12-B остается основным решением для разъемов PROFIBUS.

Основные характеристики

Кодирование: B-код со специальной 5-контактной конфигурацией ключей.

Протокол: PROFIBUS-DP на основе дифференциальной шины RS-485; не подходит для передачи Ethernet

Номинальное напряжение: 30 В переменного/постоянного тока

Номинальный ток: 3 А

Защита: IP67 при правильном соединении и фиксации.

Рабочая температура: от -25°C до +80°C.

Циклы спаривания: ≥500

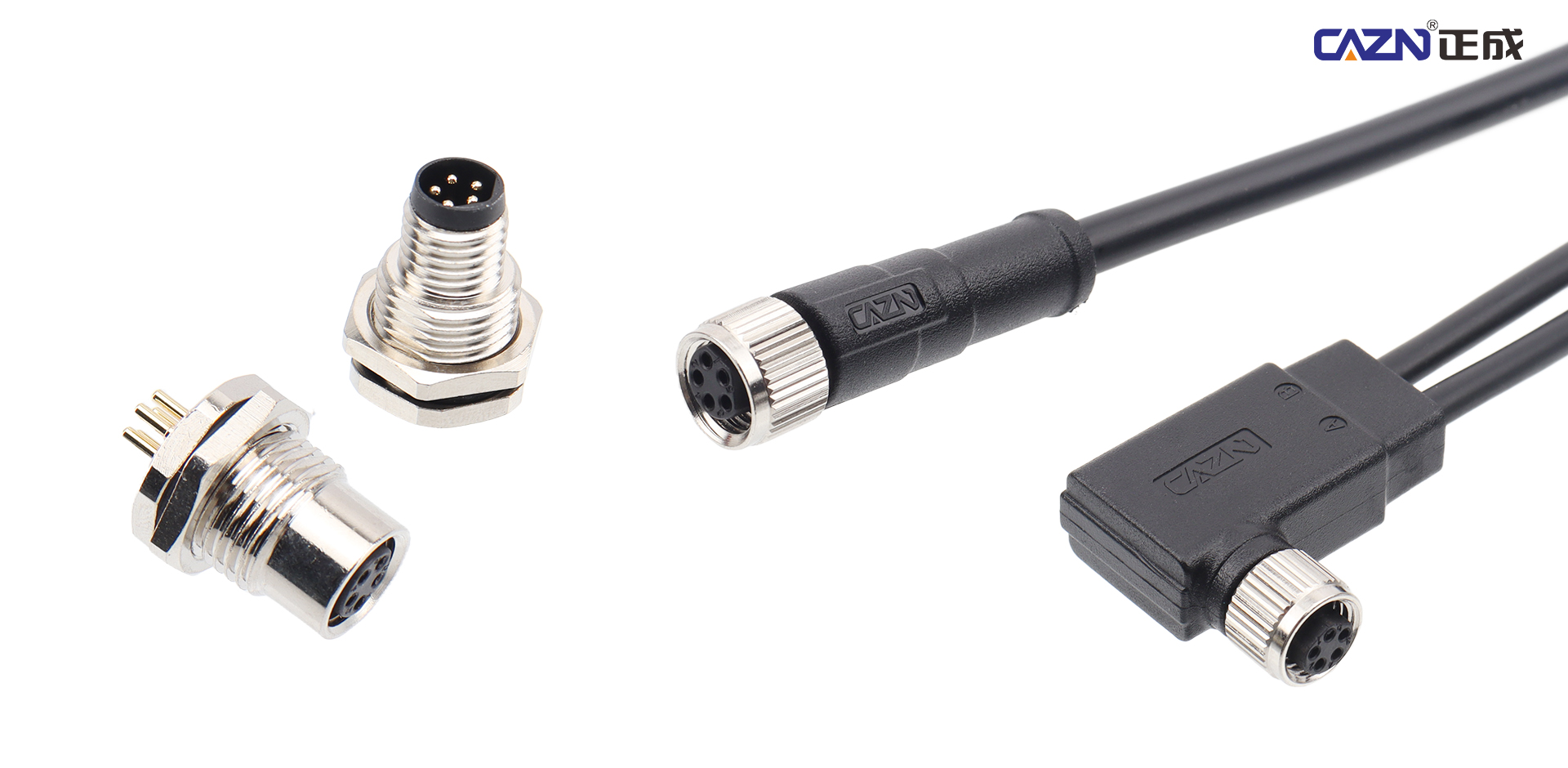

Конфигурации: прямая и угловая версии 90°; разъемы «папа» и «мама»; предварительно отформованные кабельные сборки, версии для сборки на месте и разъемы для панелей печатных плат

Экранирование: доступны экранированные версии, в первую очередь для надежной передачи данных по полевой шине.

Расстояние передачи: Зависит от скорости передачи данных PROFIBUS, на расстояния до 500 м при соответствующей скорости шины.

Что такое B-кодирование?

Определяющей особенностью разъема кода M8-B является его B-кодирование. Механизм кодирования обеспечивает механическую поляризацию, предотвращая неправильную установку несовместимых типов разъемов.

Интерфейс с кодировкой B имеет характерный асимметричный выступ, который соответствует соответствующей канавке на гнезде. Эта физическая маркировка предотвращает случайное соединение с другими типами кодировки M8, включая A-код и D-код, помогая уменьшить количество ошибок при подключении во время установки и обслуживания.

Согласно IEC 61076-2-104, позиция ключа для разъемов M8 с B-кодом обычно находится около отметки 7 часов. Такая структура кодирования особенно полезна в промышленных условиях, где в непосредственной близости могут быть установлены несколько типов разъемов M8.

Почему M8-B использует 5 контактов?

Разъем кода M8-B изначально имеет 5 контактов, что обеспечивает необходимые контакты для PROFIBUS-DP и соответствующих требований к подключению полевой шины.

5-контактная конфигурация также является важным показателем выбора. При оценке разъема M8 для существующей системы автоматизации комбинация 5 контактов + B-кодирование убедительно указывает на конструкцию с кодом M8-B.

Однако количество контактов само по себе не следует использовать для определения совместимости разъема. Перед установкой необходимо проверить кодировку, электрические характеристики, протокол и интерфейс оборудования.

Код M8-B, код M8-D и код M8-A

Три типа разъемов выполняют совершенно разные функции связи и автоматизации.

Код M8-B: 5 контактов, в первую очередь для приложений полевой шины PROFIBUS-DP/RS-485.

Код M8-D: 4 контакта, предназначены для промышленного Ethernet 100 Мбит/с, включая приложения PROFINET, EtherCAT и EtherNet/IP.

Код M8-A: Обычно 3 или 4 контакта, обычно используемые для общего ввода-вывода датчика и подключения питания, а не для связи по полевой шине или Ethernet.

Это различие важно при замене существующего разъема или проектировании компактного устройства автоматизации. Разъем кода M8-B нельзя просто заменить разъемом кода M8-D, поскольку их электрические интерфейсы и протоколы связи принципиально отличаются.

Типичные применения разъемов кода M8-B

Основное применение разъема кода M8-B — связь по полевой шине PROFIBUS-DP. Его также можно использовать в некоторых системах датчиков и сервоприводов, требующих специального экранирования или соединений обратной связи.

Типовое оборудование включает автоматизированные складские и конвейерные системы, промышленных роботов, распределительные коробки ввода-вывода, переключатели, приводы и различные устройства управления промышленной автоматизацией.

Этот разъем особенно ценен, когда интерфейс PROFIBUS необходимо интегрировать в оборудование, где обычный разъем кода M12-B физически слишком велик.

Компактные приложения PROFIBUS-DP

Код M8-B является относительно специализированным выбором на современном рынке автоматизации. Для новых проектов автоматизации код M8-D обычно более подходит, когда требуется промышленный Ethernet, такой как PROFINET или EtherCAT, тогда как код M12-B остается более распространенным вариантом для сетей PROFIBUS-DP.

M8-B становится особенно полезным в конкретных приложениях с ограниченным пространством. Например, в компактном модуле распределенного ввода-вывода может не хватить места на панели для интерфейса M12-B. Разъем M8-B может обеспечить необходимый интерфейс PROFIBUS-DP, сохраняя при этом меньшую площадь оборудования.

Его также можно найти в компактных устаревших датчиках полевой шины, энкодерах и других устройствах с выходами RS-485 PROFIBUS-DP. В некоторых архитектурах оборудования M8-B может использоваться внутри, а кабельная сборка M8-B-M12-B обеспечивает переход к внешней магистральной сети PROFIBUS.

Механическое проектирование для промышленных сред

Механическая структура промышленного разъема так же важна, как и его электрический интерфейс. Код M8-B использует резьбовой стопорный механизм для фиксации ответного соединения, помогая поддерживать стабильность соединения в оборудовании, подверженном вибрации и механическим движениям.

При правильном соединении и фиксации разъем может достичь защиты IP67, обеспечивая устойчивость к пыли и временному воздействию воды в соответствующих условиях испытаний. Это делает его пригодным для оборудования автоматизации, устанавливаемого на местах, где разъемы могут подвергаться воздействию промышленных загрязнений и влаги.

Доступные конфигурации: прямая и угловая на 90° также позволяют адаптировать разъем к различным требованиям к прокладке кабеля. В компактном оборудовании угловая версия может уменьшить помехи в кабеле и лучше использовать ограниченное пространство для установки.

CAZN: Полное подключение M8 для промышленной автоматизации

Поскольку оборудование автоматизации становится меньше, а полевые узлы становятся все более плотными, решения для подключения должны обеспечивать как компактные размеры, так и надежную связь. CAZN охватывает весь диапазон кодов M8-A, M8-B и M8-D, поддерживая различные требования: от ввода-вывода датчиков и подключений питания до связи полевой шины PROFIBUS-DP и промышленного Ethernet 100 Мбит/с.

CAZN предлагает различные конфигурации разъемов и кабелей, включая предварительно отформованные кабельные сборки, разъемы для сборки на месте, разъемы для панелей печатных плат и индивидуальные кабельные жгуты. Ассортимент продукции сочетает в себе защиту IP67, экранирование на 360° и резьбовую фиксацию для работы в сложных промышленных условиях, связанных с вибрацией, влажностью и электромагнитными помехами.

Эти решения M8 могут быть интегрированы в концевые исполнительные механизмы роботов, автоматические транспортные средства, производственные линии 3C, компактные модули ввода-вывода и другое компактное оборудование автоматизации с соблюдением соответствующих стандартов IEC для совместимости и надежного соединения.

Помимо стандартных продуктов с разъемами M8, CAZN обеспечивает настройку OEM/ODM, оценку выбора разъема и комплексные решения для кабельных жгутов. Сочетая стандартизированные продукты с услугами подключения для конкретных приложений, CAZN помогает упростить промышленную проводку, уменьшить количество сбоев подключения на местах и ​​улучшить ремонтопригодность систем автоматизации связи и сигнальных сетей.

Для компактных узлов PROFIBUS-DP, где разъем с кодом M12-B слишком велик, разъем CAZN с кодом M8-B обеспечивает специализированный 5-контактный интерфейс с кодом B для надежного подключения полевой шины в промышленном оборудовании с ограниченным пространством.
