КАЗН | Разъем Ethernet с кодом M8-D Решения для автоматизации приложений

Разъем Ethernet CAZN M8-D Code (IEC 61076-2-114) представляет собой миниатюрное решение для подключения промышленного Ethernet со скоростью 100 Мбит/с, предназначенное для приложений PROFINET, EtherCAT и EtherNet/IP. Он удовлетворяет потребность в доступе к сети для компактного оборудования автоматизации и густо распределенных полевых узлов. По сравнению с разъемами M12-D решение M8-D уменьшает занимаемую площадь разъема примерно на 30%. Он имеет резьбовую фиксацию, защиту IP67 и экранирование на 360° для повышения устойчивости к вибрации и электромагнитным помехам, а также обеспечивает скорость передачи данных до 100 Мбит/с.

Почему стоит выбирать разъемы Ethernet M8 для промышленной автоматизации?

Оборудование промышленной автоматизации становится все более компактным, требуя при этом более высокого уровня сетевого подключения. Разъемы Ethernet M8-D особенно подходят для приложений, где установка обычных разъемов M12 или интерфейсов RJ45 может оказаться затруднительной.

1. Ограниченное пространство для оборудования. Небольшие распределенные модули ввода-вывода, концевые исполнительные механизмы роботов, компактные системы технического зрения и шасси AGV часто не имеют достаточного физического места для разъемов M12.

2. Высокая плотность узлов: линии сортировки электроники, упаковки и логистики 3C могут содержать большое количество миниатюрных узлов Ethernet, что создает потребность в компактных, готовых к использованию интерфейсах.

3. Вибрация и удары. Роботы и мобильное оборудование постоянно подвергаются вибрации и движению. По сравнению с соединениями с защелкой RJ45 резьбовая фиксация обеспечивает более надежное механическое соединение.

4.Сильные электромагнитные помехи. Преобразователи частоты, сервоприводы и другое промышленное оборудование могут создавать значительные электромагнитные помехи. Полностью экранированное соединение Ethernet помогает поддерживать целостность связи.

5. Эффективность установки и обслуживания. Предварительно собранные кабельные сборки ускоряют установку и замену на месте, сокращают объем работ по проводке шкафа управления и упрощают локализацию неисправностей.

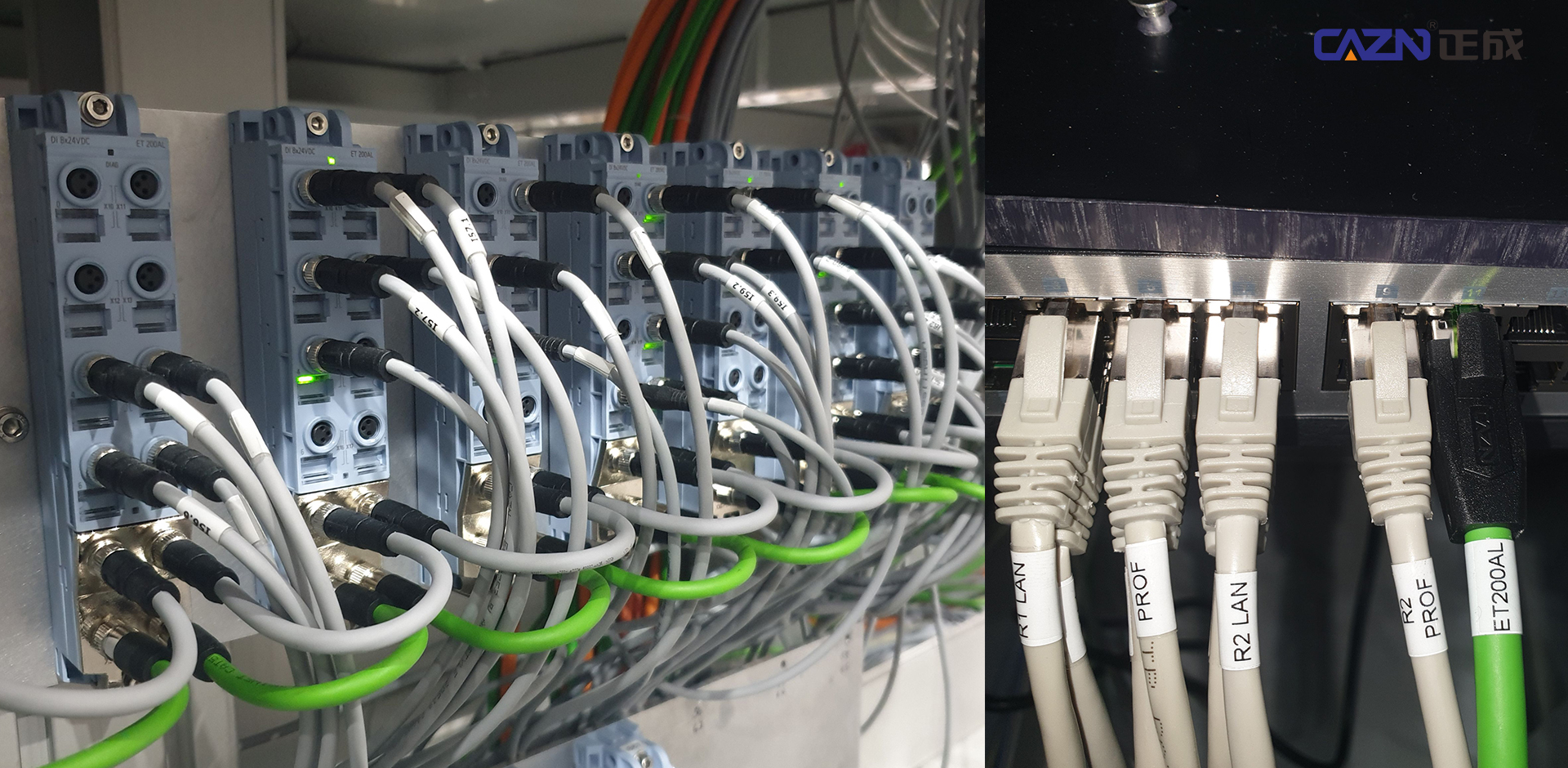

Полная архитектура системы Ethernet M8-D

Практичное решение M8-D Ethernet можно настроить как распределенную магистраль и филиалы. В основной сети могут использоваться ПЛК или промышленные коммутаторы Ethernet, подключенные через интерфейсы M12-D или RJ45, а кабели M8-D используются для компактных полевых ответвлений.

Типичная архитектура:

ПЛК / промышленный Ethernet-коммутатор → Основная сеть M12-D / RJ45 → Ответвительные кабели M8-D → Распределенный ввод-вывод / Компактные промышленные камеры / Ведомые устройства EtherCAT

В соответствии с требованиями установки можно выбрать две конфигурации кабеля.

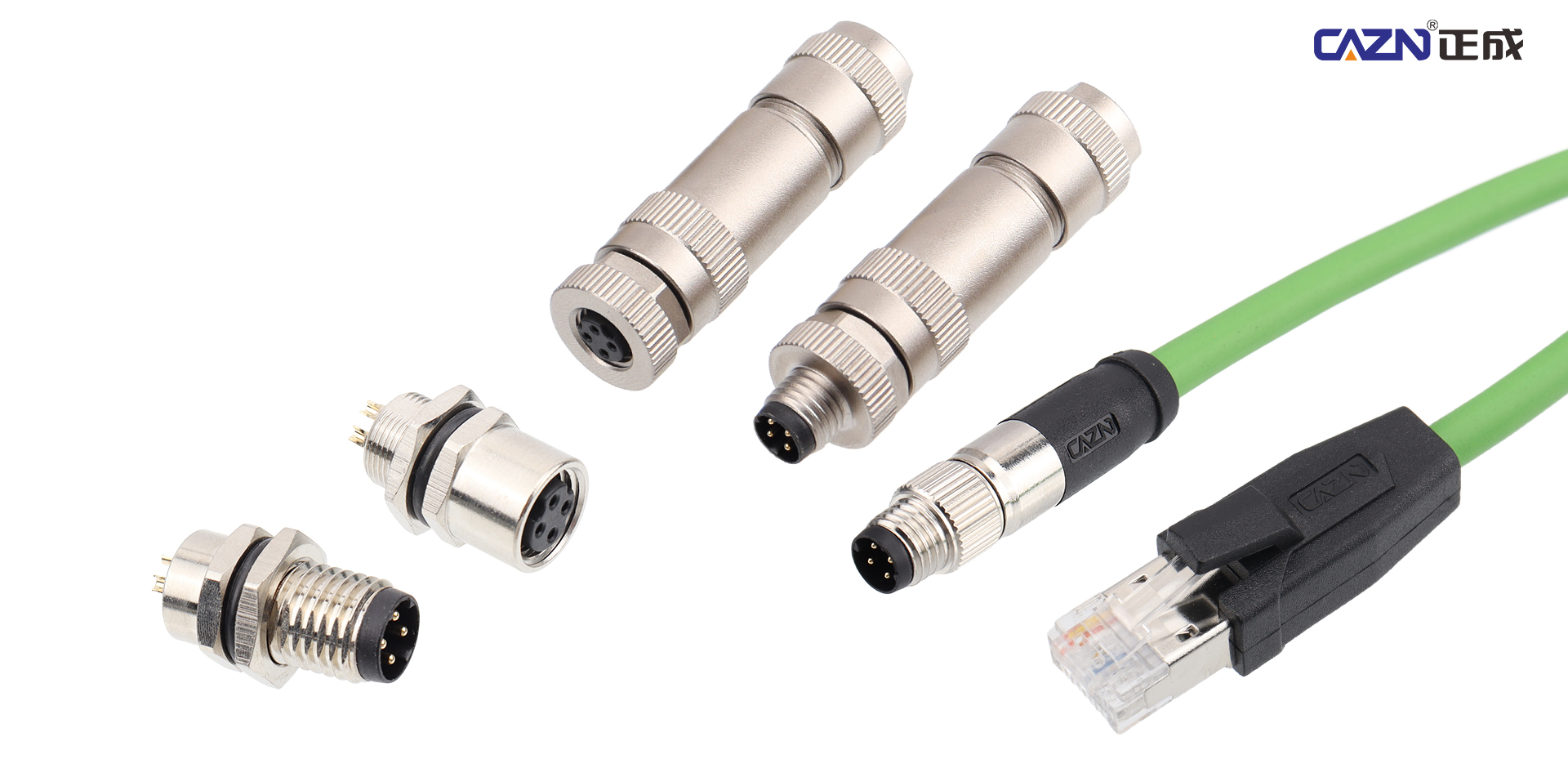

Готовые кабельные сборки являются предпочтительным выбором для стандартизированных проектов. Прямые или угловые разъемы M8-D могут поставляться в конфигурациях M8-D-к-M8-D и M8-D-к-RJ45. Высокогибкие полиуретановые кабели подходят для буксируемых цепей и движущихся объектов, а кабели из ПВХ подходят для стационарной прокладки.

Разъемы для сборки на месте полезны во время ввода в эксплуатацию или когда необходимо изменить проводку на месте. Винтовая заделка обеспечивает гибкую установку, но экранирование должно быть правильно реализовано с полным подключением экрана на 360°.

Для интеграции оборудования доступны панельные разъемы M8-D в конфигурациях, припаянных к проводу или монтируемых на печатной плате, и могут быть установлены непосредственно на распределенных модулях ввода-вывода, корпусах камер и других компактных устройствах.

Экранирование и заземление имеют решающее значение для стабильности Ethernet

Производительность промышленного Ethernet зависит не только от возможности передачи данных разъема, но и от целостности системы экранирования. Для Ethernet-приложений M8-D, работающих в средах с сервоприводами, двигателями, инверторами и другими источниками электромагнитных помех, рекомендуется цельнометаллическое экранирование на 360°.

Использование только алюминиевой фольги с одноточечным заземляющим соединением может обеспечить недостаточную эффективность высокочастотного экранирования и может способствовать ошибкам связи или потере пакетов в сложных условиях. Экранирующая оплетка кабеля должна быть надежно и непрерывно соединена с экранирующей структурой разъема.

В корпусе оборудования должна использоваться соответствующая стратегия заземления, чтобы минимизировать нежелательные эффекты контура заземления. Для кабелей промышленного Ethernet импеданс кабеля следует контролировать на уровне 100 Ом ±15 % в соответствии с требованиями промышленного Ethernet Cat5e, с общим расстоянием передачи до 100 м в соответствии с применимой конфигурацией сети.

Для резьбовых соединений M8-D рекомендуемый момент затяжки составляет 0,4–0,6 Нм. Следует избегать чрезмерной затяжки, а соединения, установленные на постоянно вибрирующем оборудовании, следует проверять и при необходимости периодически подтягивать.

Приложение 1: Концевые исполнительные механизмы роботов

Коллаборативные роботы и запястья промышленных роботов служат отличным примером того, как разъемы Ethernet M8-D могут обеспечить явное преимущество в экономии места. Захваты, компактные видеокамеры, датчики контроля силы и другие устройства, установленные рядом с шестой осью робота, часто имеют очень ограниченное пространство для установки.

Полностью экранированный разъем кода M8-D с прямоугольной конфигурацией 90° может уменьшить помехи от кабеля вокруг запястья робота. В приложениях, требующих повторяющихся движений, высокогибкий кабель из полиуретана и предварительно отформованный соединительный узел могут повысить надежность прокладки кабелей.

Для связи EtherCAT кабель следует прокладывать с достаточным допуском на перемещение и соответствующей защитой от натяжения. Минимальный радиус изгиба должен составлять 5× внешнего диаметра кабеля в соответствии с заявленными требованиями применения.

Приложение 2: Мобильные роботы AGV и AMR

AGV и AMR требуют надежной связи при постоянном движении и механической вибрации. Типичные подключаемые устройства включают в себя распределенные модули ввода-вывода, модули навигации и сканирования штрих-кодов, компактные устройства технического зрения и другие компоненты управления, устанавливаемые на транспортном средстве.

Разъем Ethernet M8-D со степенью защиты IP67 и резьбовой фиксацией подходит для установки в компактном шасси, где пространство ограничено и важна устойчивость к вибрации. Угловые разъемы помогают избежать помех другим компонентам, а кабели из полиуретана обеспечивают большую гибкость при многократном перемещении и сложных условиях прокладки.

Резьбовое соединение также помогает предотвратить случайное отсоединение, вызванное постоянной вибрацией автомобиля, по сравнению с интерфейсами, в которых используется только механизм защелкивания.

Приложение 3: 3C, автоматизация упаковки и логистики

Автоматизированные производственные линии 3C-электроники, упаковки и логистической сортировки обычно сочетают в себе высокую плотность узлов и ограниченное пространство для установки. Распределенные блоки удаленного ввода-вывода, считыватели кодов и компактные устройства визуального контроля могут требовать подключения к Ethernet и занимать относительно небольшую площадь.

Для стационарных станций прямые предварительно отформованные кабели M8-D могут обеспечить компактное и стандартизированное соединение. Если пространство для установки ограничено, угловые версии могут уменьшить помехи при прокладке кабеля. В движущихся станциях, установленных на буксирных цепях, следует использовать высокогибкие полиуретановые кабели, рассчитанные на многократные изгибы.

Практичная сетевая архитектура может сохранить соединения M12 или RJ45 для основной магистрали, в то время как несколько ветвей M8-D соединяют полевые устройства. Такой подход может уменьшить размер корпусов ввода-вывода, упростить интеграцию оборудования и облегчить быструю замену отдельных полевых узлов.

Приложение 4: Интеграция Ethernet в компактное оборудование

Для испытательного оборудования, небольших специальных машин и других компактных систем интерфейс Ethernet часто необходимо интегрировать непосредственно в корпус оборудования.

Разъем панели печатной платы M8-D может обеспечить внешний интерфейс промышленного Ethernet, не требуя большего отверстия RJ45. Металлический экран должен быть правильно подсоединен к корпусу оборудования, чтобы обеспечить требуемые характеристики ЭМС.

Эта конфигурация особенно полезна, когда разработчикам оборудования необходимо сохранить компактный корпус, сохраняя при этом механически безопасный интерфейс Ethernet промышленного уровня.

CAZN M8-D: компактное подключение для промышленного Ethernet

Распространение промышленного Ethernet увеличивает спрос на компактные, надежные и масштабируемые решения для подключения. Серия CAZN M8 отвечает этому требованию благодаря резьбовому креплению, компактным размерам, защите IP67 и конфигурациям, предназначенным для передачи данных по промышленному Ethernet.

Разъем кода M8-D соответствует стандарту DIN EN 61076-2-114 и предназначен для применений, где важны пространство для установки, механическая безопасность и надежная связь. Компактный форм-фактор делает его особенно подходящим для миниатюрных датчиков, распределенного ввода-вывода, концевых исполнительных механизмов роботов, мобильного оборудования и других устройств автоматизации с ограниченным пространством.

Технические характеристики

В разъеме Ethernet CAZN M8-D Code используются четыре контакта с D-кодом и симметричным расположением позолоченных контактов. Разъем поддерживает более 500 циклов соединения, номинальное напряжение 48 В/60 В переменного/постоянного тока, номинальный ток 4 А и диапазон рабочих температур от -25°C до +80°C.

CAZN предлагает как экранированные версии с винтовыми зажимами, так и готовые кабельные сборки с экранированием. Доступные диаметры кабельных выводов варьируются от 4 мм до 5,5 мм, а поддерживаемые размеры проводников — от 0,14 мм² до 0,5 мм². В готовой конфигурации кабеля используются проводники сечением 0,25 мм² (AWG 24).

В дополнение к передаче данных Ethernet гибридный разъем M8 с D-кодом может поддерживать подачу питания на подключенные устройства в соответствии с требованиями IEEE 802.3at PoE+, обеспечивая возможность подключения данных и питания в компактных системах промышленной автоматизации.

Для оборудования автоматизации, где пространство для установки ограничено, но производительность Ethernet, защита от ЭМС, устойчивость к вибрации и эффективность обслуживания остаются важными, код CAZN M8-D обеспечивает компактный подход к промышленному подключению для современных распределенных сетей автоматизации.
