CAZN Smart Agriculture Solutions: инженерное объединение надежных датчиков

Самой большой проблемой в восприятии сельскохозяйственных роботов было не просто четкое видение, а понимание слишком большого количества разнообразных данных. Объединение нескольких датчиков по своей сути не является резервом безопасности; без надлежащего проектирования он может стать усилителем системного шума.

Это утверждение часто обсуждается в области автоматизации сельского хозяйства, но лишь немногие предлагают решение на инженерном уровне. Сельскохозяйственный робот, способный непрерывно работать в грязных, пыльных, ярко освещенных средах с высокой вибрацией, требует гораздо большего, чем просто установка камер, LiDAR, IMU и приемников GNSS на транспортном средстве. За надежной производительностью скрывается систематическая архитектура, объединяющая восприятие, возможности подключения, периферийные вычисления и управление движением.

С момента своего создания CAZN по-прежнему стремится разрабатывать и внедрять комплексные решения для интеллектуального сельского хозяйства. Мы рассматриваем этот принцип как фундаментальное правило проектирования изделий: каждый датчик, каждый жгут проводов и каждый процесс синхронизации должны пройти инженерную проверку. В противном случае добавление большего количества датчиков только приведет к увеличению шума, а не к улучшению восприятия.

1. Основная проблема: почему простое добавление датчиков в сельском хозяйстве неэффективно

Мультисенсорный синтез часто хорошо работает в лабораториях или контролируемых средах. Однако три категории проблем становятся значительно более выраженными в реальных сельскохозяйственных сферах.

Влияние окружающей среды. Пыль, влага, грязь, прямой солнечный свет и неравномерное ночное освещение могут привести к значительным отклонениям в необработанных визуальных данных и данных LiDAR.

Механическая вибрация. Двигатели сельскохозяйственной техники, неровная местность и удары работающего оборудования могут вызвать дрейф смещения IMU и периодические отсоединения разъемов, что приводит к кратковременным всплескам сигнала.

Электромагнитная совместимость (ЭМС). Частотно-регулируемые приводы, электромагнитные клапаны, оборудование беспроводной связи и высокочастотные аккумуляторные системы могут создавать помехи в аналоговых и цифровых сигналах через кабели и контуры заземления.

Когда эти три фактора взаимодействуют, общие симптомы включают внезапные скачки позиционирования после сотен метров работы, нестабильную уверенность в распознавании объектов и случайное ложное экстренное торможение.

Во многих случаях первопричиной является не сам алгоритм, а недостаточная инженерная согласованность всей цепочки данных восприятия.

2. Четырехуровневая архитектура CAZN для интеллектуальных решений в сельском хозяйстве.

CAZN разделяет свои комплексные решения для интеллектуального сельского хозяйства на четыре функциональных уровня, каждый из которых имеет четко определенные технические требования и результаты.

2.1 Уровень восприятия: выбирайте датчики для конкретных приложений вместо того, чтобы устанавливать все подряд

Мы не выступаем за оснащение каждого сельскохозяйственного робота всеми доступными датчиками. Вместо этого CAZN предлагает калиброванные конфигурации датчиков, адаптированные к различным условиям эксплуатации.

Посев в открытом поле и защита посевов: GNSS RTK, IMU с двумя антеннами, радар миллиметрового диапазона и несколько камер RGB с упором на высокоточное позиционирование и обход препятствий.

Сбор урожая и осмотр сада: 3D LiDAR, камеры глубины и датчики крутящего момента суставов, ориентированные на трехмерное восприятие растений и фруктов.

Теплицы и сельское хозяйство с контролируемой средой: 2D-зрение, мультиспектральные камеры и массивы датчиков влажности почвы с упором на оценку роста сельскохозяйственных культур и мониторинг окружающей среды.

Перед поставкой все датчики проходят внешнюю калибровку, выравнивание временных меток с использованием аппаратного запуска и определение характеристик базового шума. Ошибка целевой синхронизации составляет менее 1 мс, что снижает неопределенности, связанные с ручной калибровкой на месте развертывания.

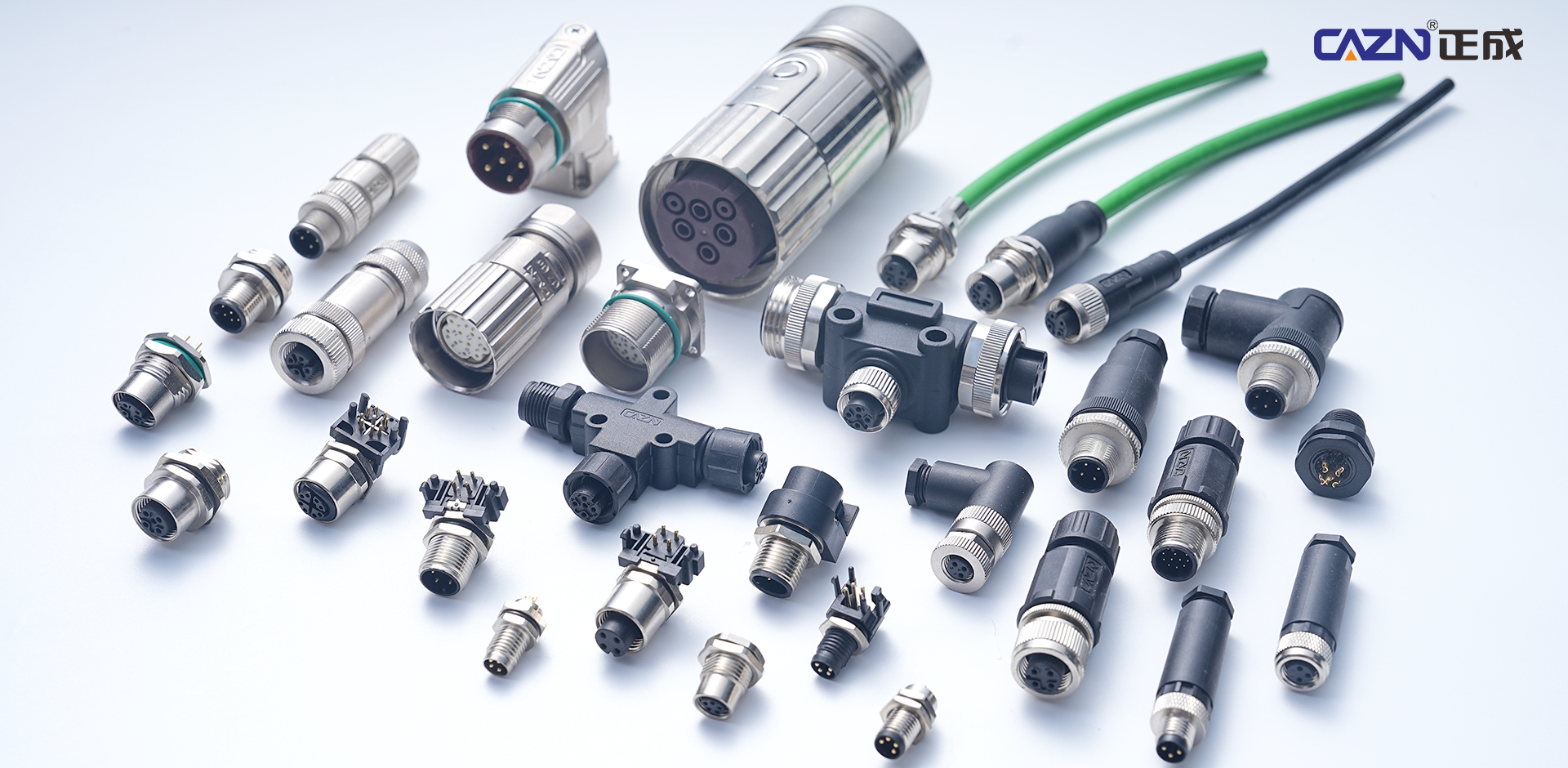

2.2 Уровень подключения: жгуты проводов автомобильного класса для подавления шума на физическом уровне

Уровень подключения — один из наиболее часто упускаемых из виду компонентов, однако он оказывает существенное влияние на общую стабильность системы. Решение CAZN соответствует стандартизированным спецификациям подключения.

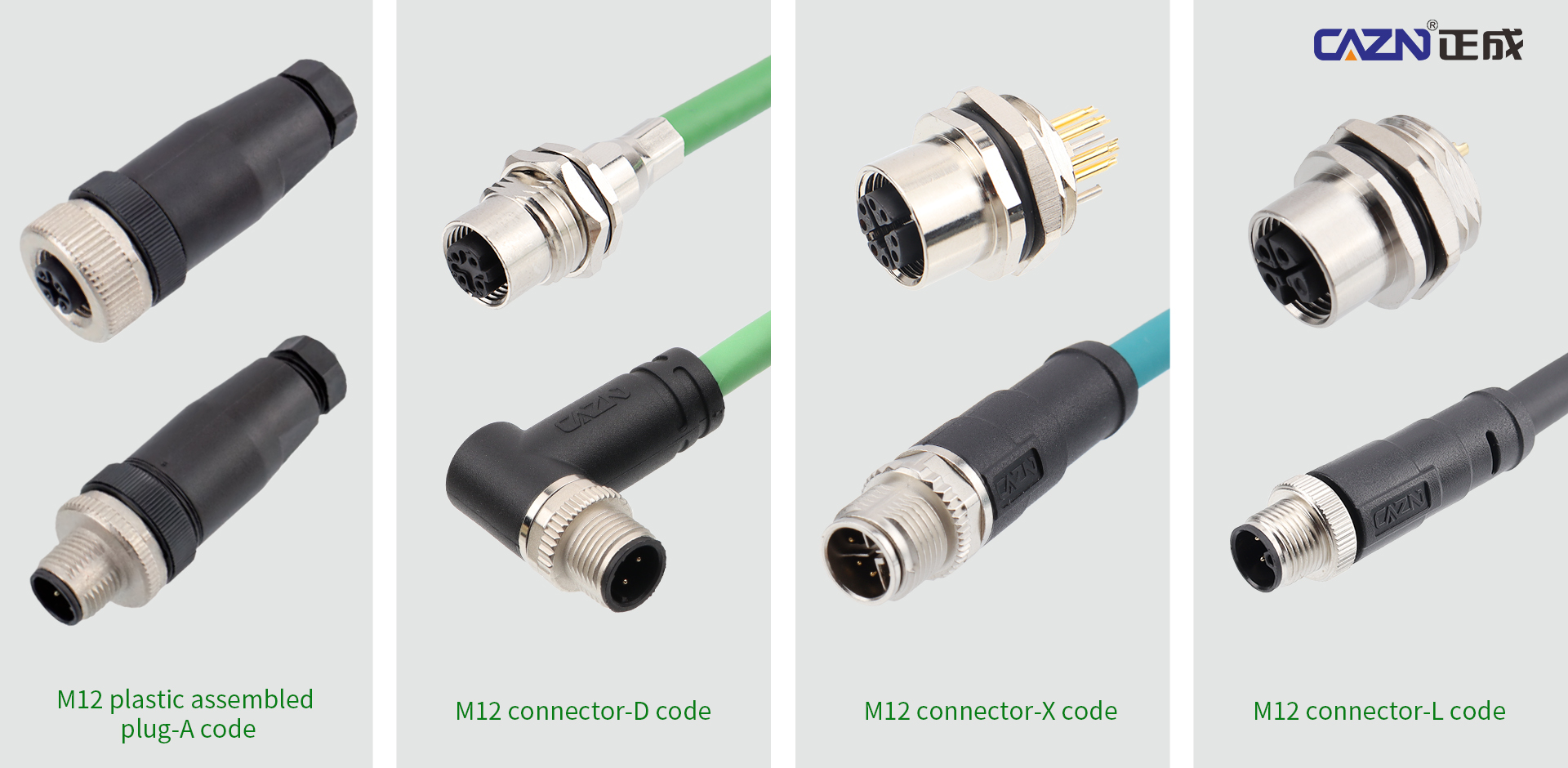

Основная сеть связи: разъемы M12 с X-кодировкой для высокоскоростной связи Ethernet, с механизмами блокировки с металлической резьбой и степенью защиты IP67/IP69K. Заземление экрана реализовано в соответствии с проектными требованиями системы по ЭМС.

Источник питания и шина CAN: разъемы M12 с кодировкой A в 5- или 8-контактной конфигурации, виброустойчивая резьбовая фиксация и совместимость с CAN-коммуникацией на основе ISO 11898.

Аналоговые и низкоскоростные сигналы: круглые разъемы M8 или разъемы, монтируемые на плате, с сигнальными кабелями, проложенными вдали от жгутов питания, с рекомендуемым расстоянием не менее 200 мм.

Антенные соединения: в системах GNSS и беспроводной передачи данных используются разъемы типа TNC или N, чтобы снизить риск ослабления под действием вибрации по сравнению с соединениями SMA в требовательных приложениях.

В нашей лаборатории мы проводим испытания на случайную вибрацию при частоте 10–500 Гц, испытания на промывку под высоким давлением со степенью защиты IP69K и испытания на электростатический разряд при контактном разряде ±8 кВ. Эти тесты помогают гарантировать, что сами разъемы не станут дополнительными источниками помех сигнала.

2.3 Уровень периферийных вычислений: координация алгоритмов с аппаратной разработкой

Встроенный периферийный вычислительный блок объединяет разнородные вычислительные ресурсы, включая центральные процессоры, NPU и графические процессоры, для поддержки возможностей собственного программного обеспечения CAZN.

Многосенсорный механизм позиционирования: тесно связанная интеграция GNSS/INS и одометрия LiDAR помогают поддерживать эффективность позиционирования, когда спутниковые сигналы недоступны, например, под густыми кронами деревьев или внутри теплиц. Целью является сохранение позиционирования на уровне сантиметра в течение более 30 минут при заданных условиях эксплуатации.

Модели распознавания и сегментации культур. Облегченные модели, обученные для основных культур, фруктов и овощей, а также коммерческих культур, поддерживают распознавание и сегментацию для конкретных приложений, а обновления OTA позволяют постоянно совершенствовать модели.

Модуль мониторинга функциональной безопасности: система контролирует состояние датчиков, актуальность данных и состояние разъема в режиме реального времени. При обнаружении аномалии активируется соответствующий ухудшенный режим работы или инициируется безопасный останов.

2.4 Уровень управления облаком и операциями

Облачная платформа поддерживает создание карт, отправку задач, сбор оперативных данных и обновление моделей.

Через веб-интерфейс или мобильный интерфейс менеджеры фермы могут отслеживать траектории работы, зону покрытия, аномальные оповещения и состояние оборудования. Отчеты также могут создаваться по полям, типам культур и вегетационным сезонам для поддержки оперативного анализа и принятия решений по управлению фермой.

3. Почему стоит выбрать CAZN в качестве решения для интеллектуального сельского хозяйства?

Проектирование системы, ориентированное на применение: вместо использования чрезмерных конфигураций датчиков для компенсации технических ограничений, мы выбираем комбинации датчиков в соответствии с конкретными условиями эксплуатации и функциональными требованиями.

Стандартизированная технология подключения: спецификации промышленного подключения M12 и жгутов проводов CAZN помогают подавить помехи на физическом уровне, создавая основу для надежного восприятия.

Интегрированная разработка алгоритмов и аппаратного обеспечения. Восприятие, калибровка, проектирование жгутов проводов и периферийные вычисления разрабатываются и совершенствуются благодаря скоординированным инженерным усилиям, что сокращает разрывы в интеграции между различными поставщиками.

Повторяемое развертывание: от отдельных сельскохозяйственных  роботов до автопарков, от открытых полей до теплиц — наши решения предназначены для поддержки стандартизированного внедрения в различных сельскохозяйственных средах.

4. Создание сельскохозяйственных роботов для надежной долгосрочной работы

Конечным показателем сельскохозяйственного робота является не количество датчиков, которые он несет, а то, насколько надежно он работает после месяца непрерывной работы в грязных и сложных условиях. Его положение должно оставаться стабильным, результаты распознавания должны оставаться постоянными, а экстренное торможение должно реагировать правильно, без ложного срабатывания.

Комплексные решения CAZN для интеллектуального сельского хозяйства решают эти проблемы посредством систематического проектирования, интеграции выбора датчиков, надежного подключения, периферийных вычислений и интеллектуального управления в единую архитектуру.

Сосредоточив внимание на инженерной последовательности, а не только на количестве датчиков, CAZN работает над тем, чтобы сделать автоматизацию сельского хозяйства более надежной, масштабируемой и адаптируемой к реальным сельскохозяйственным условиям.
