КАЗН | 6-контактный разъем M8 с кодировкой А

6-контактный разъем M8 с кодировкой A представляет собой компактное промышленное решение для межсетевых соединений, соответствующее стандарту IEC 61076-2-104. Разработанный для передачи нескольких сигналов в условиях ограниченного пространства, он оснащен механизмом блокировки с резьбой M8 × 1 и кодировкой A для предотвращения неправильного подключения к разъемам M8 с кодировкой B или D. Его основным преимуществом является надежная передача шести независимых сигнальных цепей в компактном форм-факторе M8.

Основные электрические характеристики

Количество контактов: 6-контактный, A-кодированный

Номинальное напряжение: 30 В переменного/постоянного тока

Номинальный ток: 1,5 А на контакт; контактное сопротивление ≤ 5 мОм; общий ток не превышает 4 А. Из-за уменьшенного расстояния между контактами 6-контактная версия имеет меньший номинальный ток, чем 3-контактные и 4-контактные модели.

Степень защиты: IP67 при правильном соединении и фиксации, обеспечивает защиту от проникновения пыли и временного погружения в воду при определенных условиях.

Сечение провода: обычно 0,14 мм² (26 AWG), также доступно сечение 0,25 мм² (24 AWG).

Рабочая температура: от -40°C до +80°C.

Контакты: Позолоченная медь, срок службы не менее 500 циклов.

Конструкция: Доступны в экранированной и неэкранированной версиях.

Конфигурация проводки

Сокращения цветов проводов: BN = коричневый, WH = белый, BU = синий, BK = черный, GY = серый, PK = розовый.

Расположение мужских и женских контактов является зеркальным отражением друг друга. Функция кодировки A предотвращает неправильное соединение, позволяя разъему сопрягаться только с совместимыми 6-контактными разъемами M8 с кодировкой A, а не с разъемами M8 с кодировкой B или D.

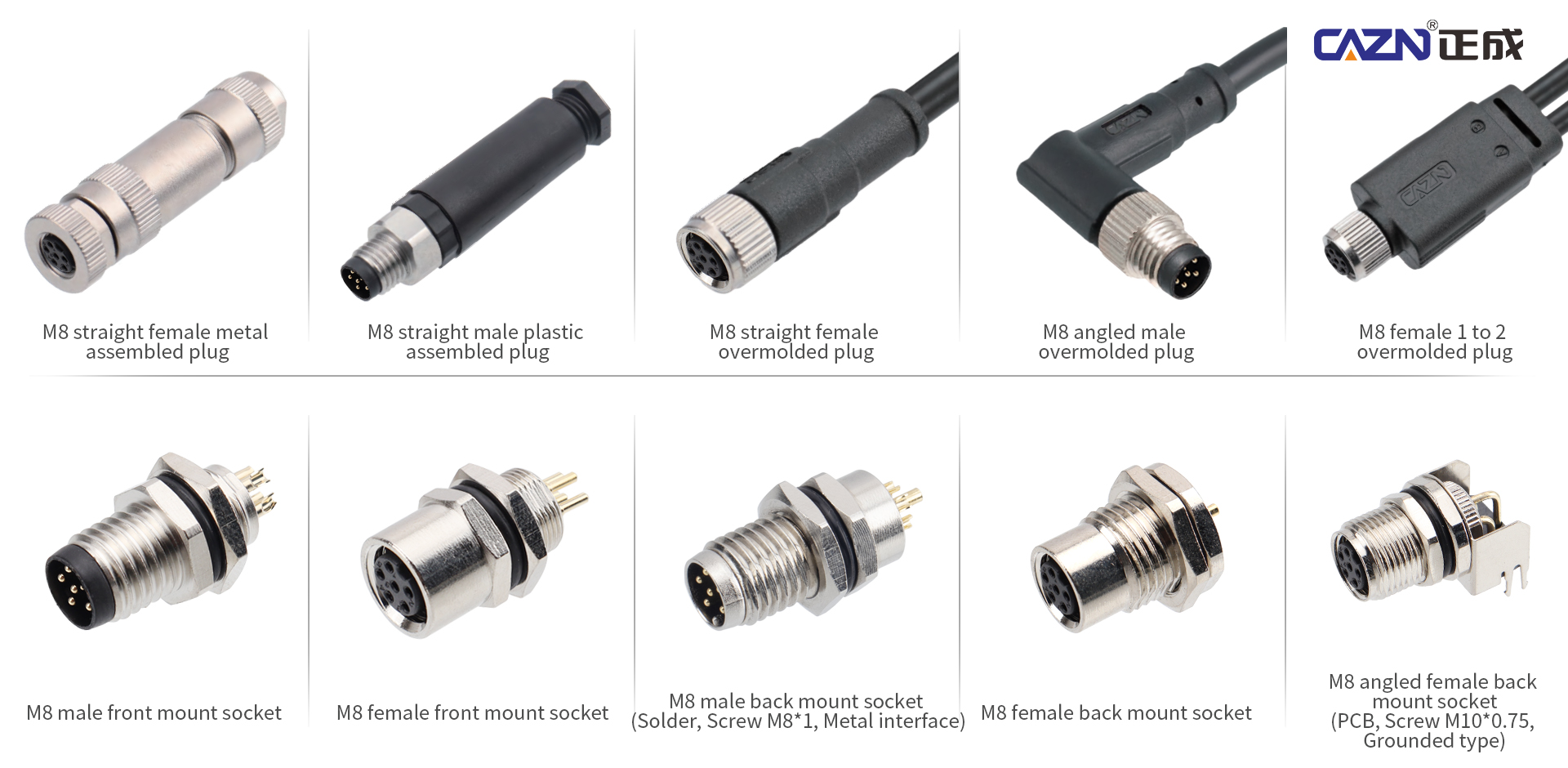

Доступные конфигурации разъемов

Литой тип кабеля: доступен с прямыми или угловыми разъемами под углом 90 градусов и кабелями из ПВХ или полиуретана. Кабель и разъем отлиты целиком на заводе, что делает эту конфигурацию наиболее распространенной.

Тип с возможностью подключения на месте: предназначен для прокладки проводов на месте без литья под давлением, что делает его пригодным для ввода в эксплуатацию, устранения неполадок и технического обслуживания.

Розетки для монтажа на панели: доступны в конфигурациях для установки на передней или задней панели, а также в версиях для поверхностного монтажа на печатной плате (SMD) и с выводами под пайку для прямой интеграции в печатные платы оборудования.

Версии «папа» и «мама»: доступны с контактами «папа» (штыри) или «мама» (гнезда) для удовлетворения различных требований к подключению.

Типичные применения

6-контактный разъем M8 с кодировкой A представляет собой интерфейс высокой плотности для сигналов малой мощности, обычно используемый в:

• Компактные поворотные энкодеры

• Многоканальные датчики и измерительные зонды

• Миниатюрные промышленные камеры и устранители электростатического заряда

• Модули IO-Link для сбора нескольких сигналов

• Сигнальные соединения в оборудовании с крайне ограниченным пространством для установки

• Сигнальные интерфейсы для компактных приводов

• Многоканальные сигнальные соединения, где предпочтительна меньшая альтернатива более крупным многоконтактным разъемам M12.

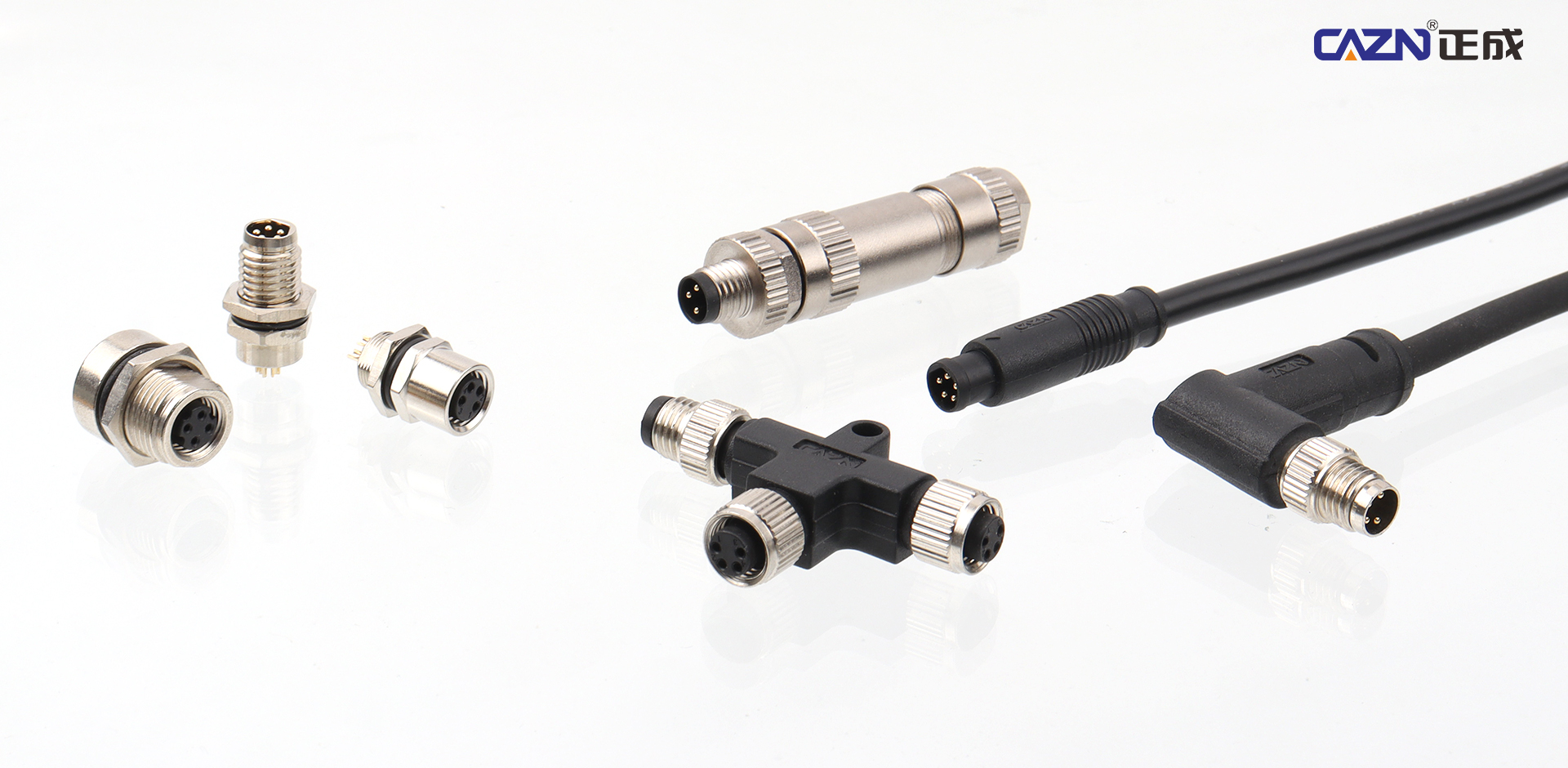

6-контактные разъемы CAZN M8 с кодировкой A для надежной передачи сигнала

6-контактный разъем A-кода M8 представляет собой компактный многосигнальный интерфейс и является идеальным выбором для миниатюрных энкодеров, модулей IO-Link и прецизионного измерительного оборудования. Серия разъемов CAZN соответствует стандарту IEC 61076-2-104 и оснащена позолоченными контактами, обеспечивающими надежные электрические характеристики и виброустойчивость, а также совместимость с устойчивостью к воздействию окружающей среды.

CAZN предоставляет образцы испытаний, рекомендации по выбору разъемов и услуги по индивидуальному монтажу жгутов, чтобы помочь клиентам удовлетворить требования к соединению сигналов оборудования с помощью интегрированного решения.
