Соединители CAZN M12 для сборки на месте: модульные решения

По мере развития промышленной автоматизации круглые разъемы M12 стали стандартным решением для подключения датчиков, исполнительных механизмов, промышленных камер, роботов и интеллектуального оборудования. Стандартизированные разъемы M12, основанные на международном стандарте IEC 61076-2-101, обеспечивают постоянную резьбу, защиту IP67 и взаимозаменяемость, что значительно снижает сложность проводки оборудования и затраты на закупки на протяжении десятилетий. Однако по мере того, как приложения в интеллектуальном производстве, новой энергетике, интеллектуальном сельском хозяйстве и машинном зрении продолжают развиваться, стандартные конфигурации разъемов все больше не могут удовлетворить конкретные требования компактных структур оборудования, суровых условий эксплуатации и передачи смешанных сигналов.

Стандартные компоненты делают возможными соединения; индивидуальные компоненты позволяют им соответствовать конкретному приложению. Эволюция от продуктов общего назначения к нестандартной индивидуальной настройке для конкретных приложений стала явной тенденцией в индустрии разъемов M12. CAZN, высокотехнологичное предприятие национального уровня, специализирующееся на промышленной связи, использует более чем десятилетний опыт исследований, разработок и производства разъемов для предоставления индивидуальных решений для разъемов M12 для сборки на месте.

Вместо того чтобы следовать традиционному пути разработки совершенно новых форм для нестандартных изделий, CAZN использует модульную архитектуру сборки, построенную на основе стандартных интерфейсов M12. Этот подход сочетает в себе международную взаимозаменяемость с индивидуальной настройкой для конкретного проекта, балансирование производительности, времени выполнения заказа и стоимости, а также предоставляет производителям оборудования универсальное решение для подключения ODM.

Ограничения стандартных компонентов стимулируют модульную настройку

Традиционные стандартные разъемы M12 поставляются с заранее заданными характеристиками по количеству контактов, кодировке, направлению выхода кабеля, материалу кабеля и конструкции экрана. Эти фиксированные конфигурации могут с трудом соответствовать меняющимся требованиям современного оборудования:

• Компактные соединения роботов и сенсорные модули: стандартные прямые разъемы могут мешать окружающим конструкциям в ограниченном пространстве установки.

• Высокоскоростные системы машинного зрения. Обычные разъемы M12 с D-кодом могут не обеспечивать эффективность экранирования и передачи, необходимые для требовательных приложений высокоскоростной связи.

• Сельскохозяйственная техника и уличное оборудование на новой энергии: могут потребоваться специальные кабели, устойчивые к экстремальным температурам, маслу и ультрафиолетовому излучению.

• Высокоинтегрированное оборудование: комбинированная передача питания и сигнала или индивидуальное назначение контактов для различных функций могут не поддерживаться стандартными конфигурациями контактов.

• Медицинское и пищевое оборудование. К материалам оболочки и устойчивости к химической чистке и дезинфекции могут применяться особые требования.

Традиционные полностью индивидуальные решения часто требуют совершенно новых форм, что приводит к значительным инвестициям в оснастку и циклам разработки, которые могут длиться несколько месяцев. Это увеличивает как стоимость проекта, так и риски, связанные с итерациями проектирования.

Разъемы CAZN M12 для полевой сборки решают эти проблемы за счет модульного подхода к конструкции. Внешняя резьба M12 и монтажные размеры остаются в соответствии со стандартным интерфейсом, а внутренние контакты, экранирующие компоненты, кабельные зажимы, уплотнительные конструкции и кабели можно выбирать и настраивать в соответствии с требованиями применения. Избегая необходимости использования совершенно нового набора пресс-форм, CAZN устраняет разрыв между стандартными компонентами и полностью адаптированными продуктами посредством стандартизированного интерфейса в сочетании с настраиваемым внутренним дизайном.

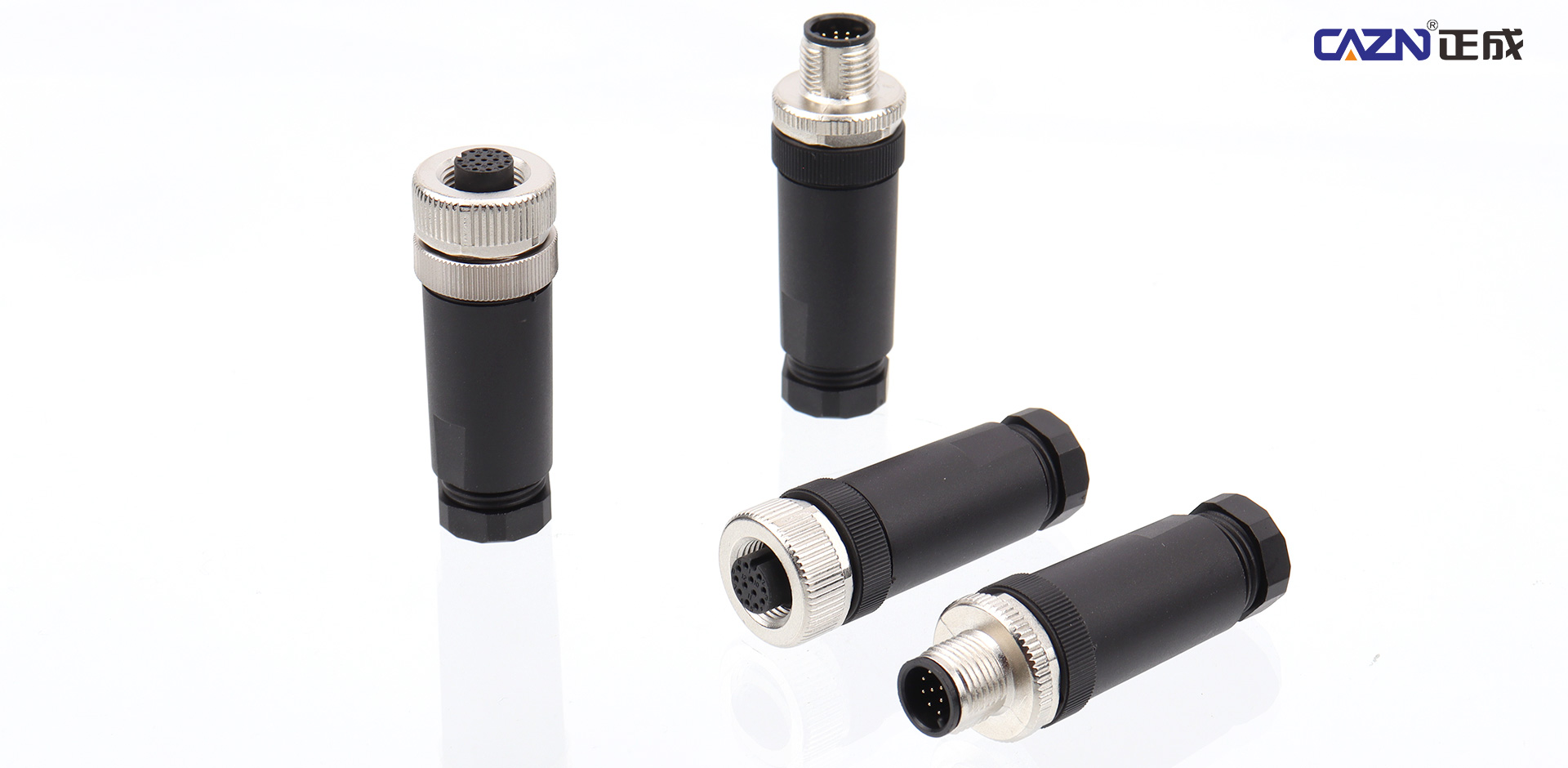

Соединители CAZN M12 для сборки на месте: индивидуализация по различным параметрам

Разъемы CAZN M12 для сборки на месте поддерживают широкий спектр возможностей настройки, помогая производителям оборудования адаптировать электрические и механические конфигурации к конкретным условиям эксплуатации.

Индивидуальные электрические конфигурации

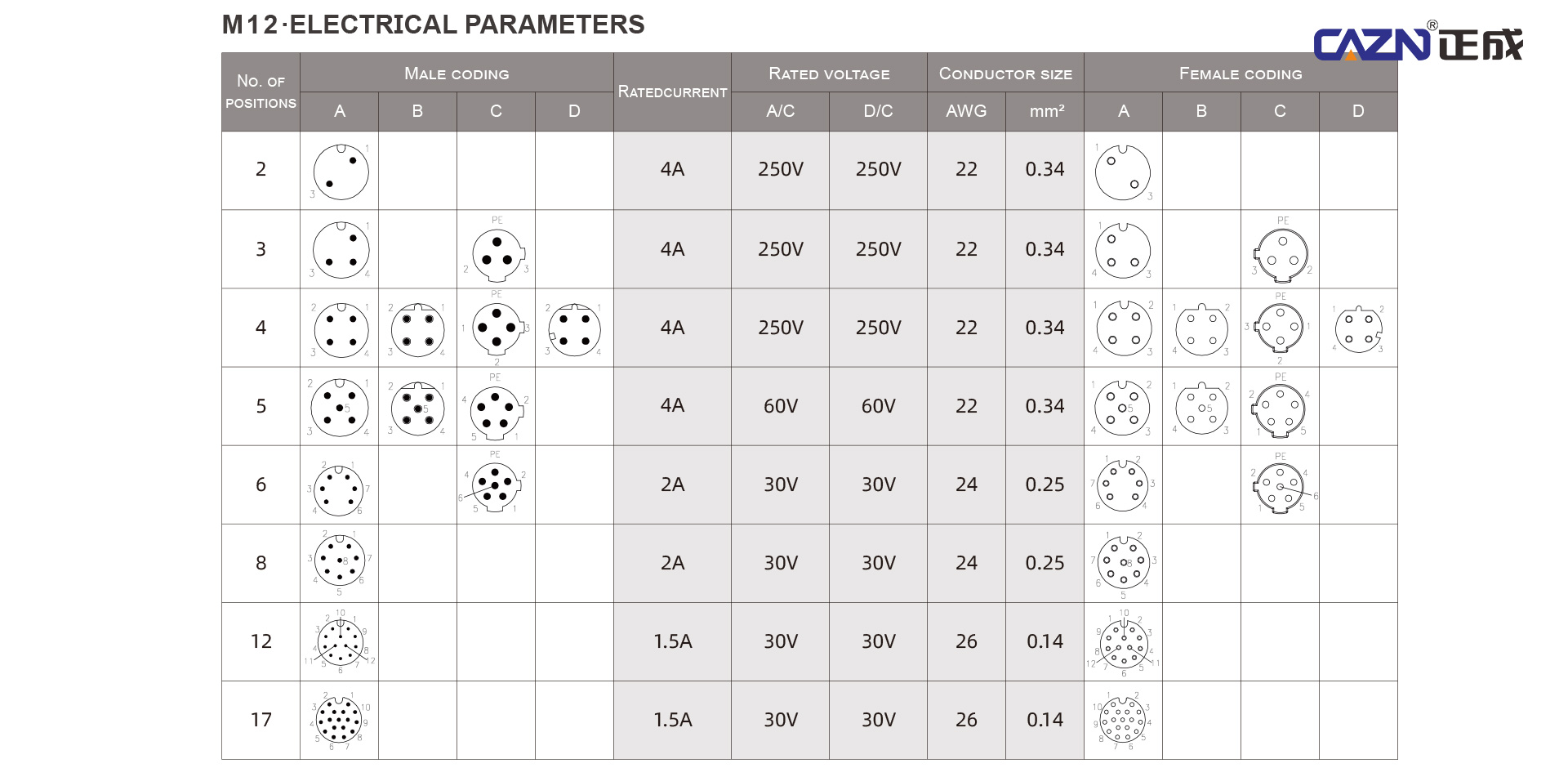

Доступные варианты кодирования включают кодирование A, B, C, D, X, K и L с конфигурациями контактов от 2 до 17 контактов. В зависимости от выбранной конструкции решения могут поддерживать передачу сигналов, подачу питания, промышленный Ethernet и интегрированные требования к подключению.

Конфигурации контактов, характеристики контактов, согласование импедансов и структуры экранирования на 360 градусов могут быть адаптированы к конкретному применению. Для высокоскоростных систем машинного зрения могут быть разработаны индивидуальные решения Ethernet M12 с X-кодом для поддержки связи 10 Gigabit Ethernet при условии соблюдения указанных требований к разъему, кабелю и передаче.

Индивидуальные механические конструкции

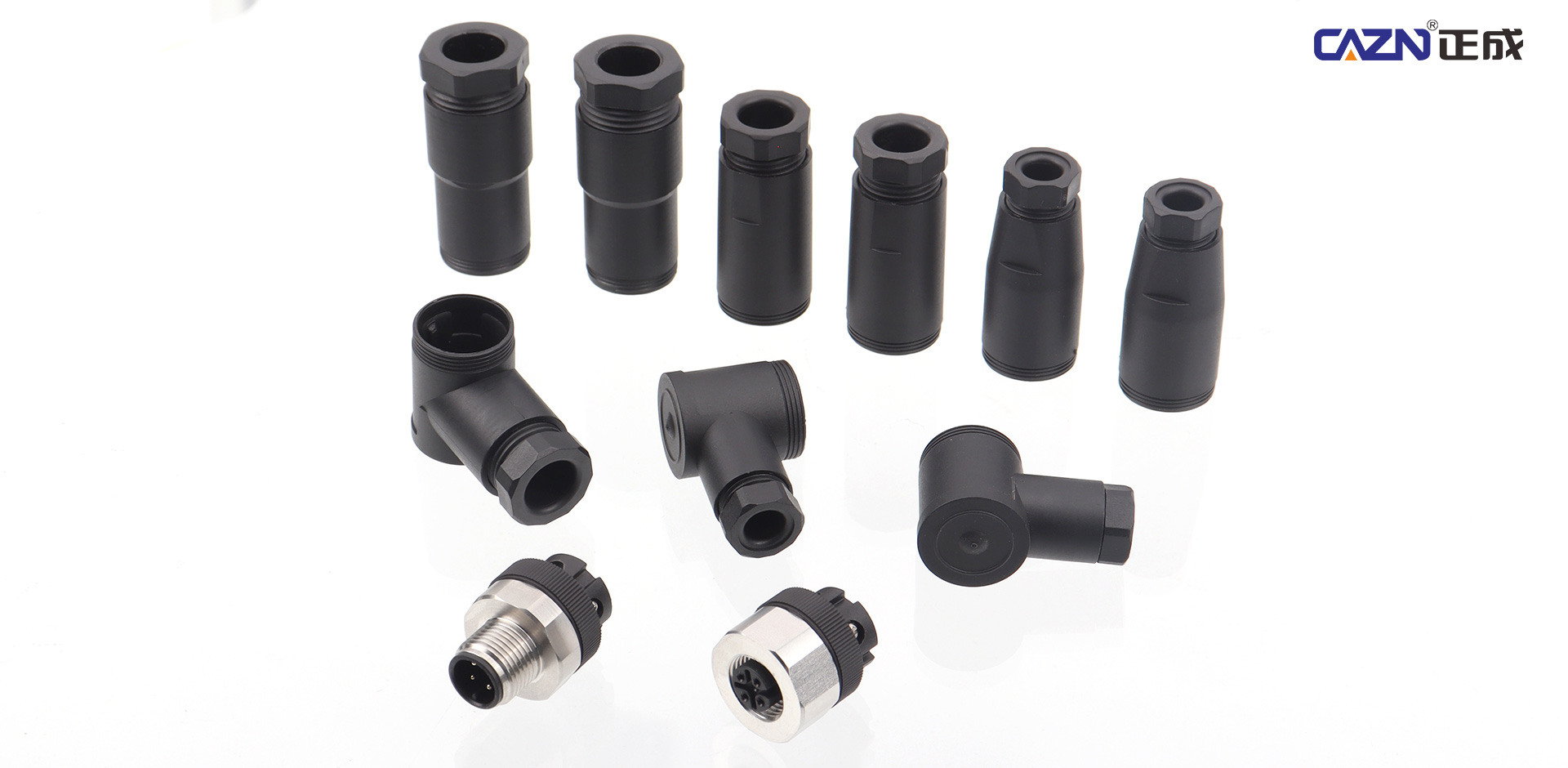

CAZN предлагает прямые и угловые конфигурации под углом 90 градусов, а также панельные розетки для установки спереди и сзади. Запорные механизмы, функции кодирования, зажимы для разгрузки от натяжения и многоступенчатые уплотнительные конструкции можно адаптировать в соответствии с ограничениями установки и условиями эксплуатации.

Эти опции особенно полезны в случаях, когда требуется частые циклы соединения, механическая вибрация, ограниченное пространство для установки или требовательное воздействие окружающей среды. Например, для компактных роботизированных соединений угловой разъем может помочь уменьшить помехи и упростить прокладку кабеля. Окончательная конфигурация должна быть проверена на соответствие механическим характеристикам оборудования и требованиям к установке.

Индивидуальные кабельные материалы и сборки

Доступные варианты кабелей включают ПВХ, ПУ, ТПУ, материалы с низким содержанием дыма, не содержащие галогенов, маслостойкие кабели и специальные кабели, предназначенные для сред с высокими или низкими температурами. Длины кабелей могут быть настроены по индивидуальному заказу, а для применений, требующих повторяющихся движений и изгибов, могут быть выбраны высокогибкие кабельные решения с буксирными цепями.

Для AGV и мобильных роботов гибкость кабеля, минимальный радиус изгиба, требования к скручиванию и ожидаемые циклы движения следует оценивать вместе. Выбор кабеля только по внешнему материалу недостаточен; Вся конструкция кабеля должна соответствовать механическим условиям и условиям окружающей среды.

CAZN также предлагает индивидуальные кабельные сборки, которые помогают упростить интеграцию оборудования и снизить потребность в дополнительных операциях по электромонтажу на месте.

В соответствии с указанными конфигурациями продуктов портфолио разъемов CAZN поддерживает варианты защиты IP67, IP68 и IP69K и включает продукты с сертификатами CE, RoHS и UL. Применимая степень защиты и сертификация должны быть проверены для конкретной модели и конфигурации сборки, поскольку они могут различаться в зависимости от продукта.

Индивидуальные решения M12 для различных отраслей

Специальные разъемы M12 для полевой сборки CAZN предназначены для широкого спектра промышленных применений, включая промышленную робототехнику, автоматизированные управляемые транспортные средства (AGV), оборудование для машинного зрения, новые системы хранения энергии, интеллектуальных сельскохозяйственных уборочных роботов, строительную технику, интеллектуальную логистику и медицинское испытательное оборудование.

В умном сельском хозяйстве разъемы могут подвергаться воздействию вибрации, грязи, воды, изменений температуры и погодных условий. Специально изготовленный узел M12 с подходящим уплотнением и устойчивым к атмосферным воздействиям кабелем поможет обеспечить надежные соединения между полевыми датчиками и исполнительными механизмами. Выбор материала и экологическая проверка остаются важными для обеспечения долгосрочной эффективности.

В промышленном машинном зрении высокоскоростная передача данных предъявляет более высокие требования к кодированию разъемов, характеристикам кабеля, непрерывности экранирования и контролю импеданса. Соответствующее решение M12 с X-кодом может поддерживать высокоскоростное соединение Ethernet, помогая при этом управлять электромагнитными помехами. Фактическая производительность передачи зависит от всего канала, включая разъем, кабель, сопряженные интерфейсы и среду установки.

В компактных роботизированных соединениях угловые разъемы и индивидуальные выходы кабелей могут помочь устранить пространственные помехи и повысить эффективность прокладки. В автоматизированных логистических системах гибкие кабельные сборки могут быть спроектированы с учетом повторяющихся движений и ограничений при установке мобильного оборудования.

От первоначальной оценки решения и структурного моделирования до тестирования образцов, массового производства и послепродажной технической поддержки — команда инженеров CAZN может участвовать в разработке проекта на ранних этапах. Оценивая условия эксплуатации и требования к оборудованию перед окончательным определением конфигурации разъема, команда помогает снизить вероятность механических помех, электрических несоответствий и дорогостоящих изменений конструкции на последующих этапах проекта.

Тенденция в отрасли: от продажи стандартных продуктов к предоставлению индивидуальных решений для подключения

Индустрия промышленных разъемов переживает фундаментальный сдвиг. В прошлом производители часто конкурировали в первую очередь за доступность продукции, разнообразие моделей и цену за единицу продукции. Их конкурентоспособность все больше зависит от их способности быстро реагировать на требования конкретных приложений посредством инженерной поддержки и гибкого производства.

Адаптация сборки на месте M12 представляет собой этот переход. Он сохраняет преимущества существующей стандартной экосистемы M12, позволяя при этом адаптировать внутренние модули и конфигурации кабелей к различным условиям эксплуатации. Разработчикам оборудования больше не нужно переопределять устоявшийся интерфейс для каждого проекта или идти на компромисс с конструкцией оборудования, просто чтобы разместить готовый разъем.

Модульный подход также может снизить потребность в специальных инструментах, упростить итерации проектирования и помочь контролировать затраты на разработку. Фактическая экономия и преимущества во времени зависят от степени адаптации, доступности компонентов, требований к проверке и объема производства.

Руководствуясь своей приверженностью профессиональному опыту и качеству продукции, CAZN продолжает укреплять свои индивидуальные возможности промышленной связи посредством своих производственных мощностей, ресурсов для исследований и разработок и созданной системы управления качеством на основе ISO. Эти возможности помогают производителям оборудования искать надежные решения для подключения и альтернативы существующим схемам поставок.

Создайте свое индивидуальное решение для разъема M12 с помощью CAZN

Если стандартный разъем M12 не соответствует требованиям вашего оборудования, вам не придется выбирать между неподходящим готовым продуктом и дорогостоящей, трудоемкой полностью индивидуальной конструкцией.

Специальные разъемы CAZN M12 для сборки на месте сочетают стандартизированные интерфейсы с модульной настройкой, помогая сохранить взаимозаменяемость и одновременно соответствовать требованиям конкретного приложения. Независимо от того, требуется ли вашему проекту специальная конфигурация контактов, угловой разъем, специальные материалы для кабеля, улучшенное экранирование и герметизация или индивидуальная кабельная сборка, CAZN может работать с вами над разработкой подходящего решения для промышленного подключения.

Свяжитесь с технической командой CAZN и предоставьте свои чертежи, образцы или рабочие параметры, чтобы обсудить ваше применение и определить конфигурацию разъема, которая соответствует электрическим, механическим и экологическим требованиям вашего оборудования.
