Промышленные разъемы для автоматизированных линий аккумуляторных батарей: многоцикловое соединение и устойчивость к электромагнитным помехам

1. Проблемы промышленного подключения при производстве передовых аккумуляторов новой энергии

Благодаря быстрому развитию электромобилей и индустрии хранения энергии, производство литий-ионных и натрий-ионных аккумуляторов вступает в эру тераватт-часов (ТВтч). От сортировки элементов, загрузки модулей и лазерной сварки клемм аккумулятора до установки жгута проводов BMS и конечного тестирования заряда-разряда комплектных аккумуляторных блоков — высокоавтоматизированные сборочные линии с тактовым приводом предъявляют высокие требования к промышленному оборудованию, включая промышленных роботов, прецизионные лазерные сварочные машины, высокоскоростные системы машинного зрения, автоматизированные управляемые транспортные средства (AGV) и испытательные рабочие станции.

Современные линии по производству аккумуляторных батарей часто рассчитаны на время цикла 30–60 секунд. В условиях высокопроизводительного производства, характеризующегося сильными электромагнитными помехами (ЭМП) и непрерывной работой на высоких скоростях, промышленные разъемы и кабели должны выдерживать значительные механические и электрические нагрузки.

Высокочастотное изгибание и кручение в буксирных цепях и роботизированных соединениях

Во время быстрых, повторяющихся движений шестиосных промышленных роботов, используемых для обработки и сварки аккумуляторных элементов, кабели, установленные в буксирных цепях и манипуляторах роботов, должны выдерживать миллионы циклов изгиба, скручивания и растяжения. В обычных кабелях могут возникнуть усталость и поломка проводника, трещины экранирующего слоя, которые ставят под угрозу электромагнитную защиту, или треснутые внешние оболочки. Эти сбои могут вызвать неожиданные остановки производственной линии.

Сильные электромагнитные помехи от лазерной сварки и мощных сервоприводов

На производственных линиях аккумуляторных блоков часто используются волоконные лазеры киловаттного класса для сварки пластин медных и алюминиевых батарей, а несколько мощных серводвигателей ускоряются и замедляются с высокой частотой. Электромагнитные импульсы и гармонические помехи могут проникать в кабели промышленной шины и сигнальные линии машинного зрения, что может привести к потере пакетов Industrial Ethernet, искажениям изображения с промышленных камер или неточным данным измерений.

Высокочастотный износ сопряжений на испытательных станциях EOL

Во время испытаний электрических характеристик и выдерживаемого напряжения изоляции быстроразъемные тестовые интерфейсы могут соединяться и разъединяться сотни или даже тысячи раз за смену. Обычные промышленные клеммы с ограниченной прочностью соединения могут подвергаться износу контактного покрытия и повышенному контактному сопротивлению, что потенциально может привести к ложным сбоям при тестировании и неточным результатам приемки аккумуляторных блоков.

Металлические брызги и загрязнение сварочным дымом

Мелкие металлические частицы, образующиеся во время лазерной сварки, а также перепады воздушного потока и давления, создаваемые системами пылеудаления, предъявляют строгие требования к герметизации разъемов, защите от пыли и термическому сопротивлению изолирующих корпусов.

2. Основные технические требования к высоконадежным разъемам и кабелям в оборудовании для производства аккумуляторов.

Для достижения высоких показателей доступности оборудования, таких как общая эффективность оборудования (OEE) 90 % или выше, Shenzhen CAZN Electrical Co., Ltd. (CAZN) предлагает решения в области разъемов и кабелей, предназначенные для приложений с высокой гибкостью, устойчивостью к электромагнитным помехам и увеличенным сроком службы.

Высокогибкие тросы для буксируемых цепей и интегрированная формовка

Сверхтонкие многопроволочные провода из бескислородной меди.

Каждый проводник может быть изготовлен из тонкопроволочных проволок из бескислородной меди высокой чистоты с диаметром отдельных жил примерно 0,05–0,08 мм. В сочетании с модифицированной изоляцией проводника из ТПЭ или ПП с низким коэффициентом трения эта конструкция может снизить внутреннее механическое напряжение и повысить гибкость при повторяющихся движениях.

Устойчивая к истиранию внешняя оболочка из полиуретана

Оболочки из высокомеханически прочного полиуретана (PUR) устойчивы к минеральным маслам, охлаждающим и смазочно-охлаждающим жидкостям, в зависимости от состава материала. Для требовательных применений в буксируемых цепях конструкция кабеля может рассчитывать на долговечность при непрерывном изгибе не менее 10 миллионов циклов при соблюдении указанных условий испытаний и результатов проверки.

Встроенный литой компенсатор натяжения

Концевая часть разъема и оболочка кабеля из полиуретана могут быть объединены посредством вторичного вертикального литья под давлением для создания непрерывного интерфейса с градуированной разгрузкой от натяжения. Это помогает снизить концентрацию напряжений на выходе кабеля и сводит к минимуму риск повреждения, вызванного резким изгибом вблизи разъема.

Высокоскоростное машинное зрение и подключение к промышленному Ethernet: разъемы M12 с X- и D-кодировкой

Экранированная конструкция на 360 градусов

В разъемах M12 с кодировкой X используется внутренний металлический перекрестный делитель для физического разделения четырех витых пар. Эта структура помогает контролировать перекрестные помехи на ближнем конце (NEXT) и дальнем конце (FEXT), поддерживая кабели класса Cat 6A и скорость передачи данных до 10 Гбит/с, когда весь канал соответствует соответствующим требованиям.

Прочный литой корпус из цинкового сплава

Литые корпуса из цинкового сплава обеспечивают механическую защиту и способствуют электромагнитной совместимости (ЭМС). Эффективность экранирования зависит от всей сборки разъема и кабеля, включая заделку экрана, сопряженные интерфейсы и установку. Целевые показатели производительности, такие как затухание, превышающее 50 дБ на частоте 500 МГц, следует проверять с помощью отчетов об испытаниях конкретного продукта, а не предполагать для каждой модели.

Эти конструктивные особенности помогают защитить линии машинного зрения и промышленных коммуникаций от помех со стороны мощного лазерного оборудования и высокочастотных инверторов.

Износостойкие позолоченные контакты и долговечные тестовые соединения

Толстое покрытие из твердого золота

В контактных выводах могут использоваться пружинные подложки из бериллиевой меди или фосфористой бронзы с никелевым подслоем и покрытием из твердого золота толщиной примерно 30–50 микродюймов (0,76–1,27 мкм), в зависимости от спецификации контакта. Правильно спроектированная контактная система способна выдержать 5000 и более циклов соединения, сохраняя при этом стабильное контактное сопротивление в определенных условиях испытаний.

Плавающие механизмы слепого сопряжения

Тестовые интерфейсы могут включать плавающий самовыравнивающийся механизм с осевой компенсацией ±2 мм и радиальной компенсацией ±1,5 мм. Это помогает компенсировать незначительные ошибки позиционирования в автоматизированном погрузочно-разгрузочном оборудовании и приспособлениях, снижая риск погнутых контактов и механических повреждений при многократном соединении.

3. Сравнение промышленных разъемов и кабельных решений для линий по производству аккумуляторных батарей.

Примечание. Эти цифры являются ориентировочными расчетными показателями и диапазонами сравнения, а не универсальными отраслевыми рейтингами. Фактическая производительность зависит от конструкции кабеля, конструкции разъема, методов испытаний, условий установки и соответствующего технического описания продукта. Степень защиты IP68 необходимо оценивать в соответствии с условиями погружения, указанными производителем.

4. Типичные области применения и решения CAZN для линий по производству аккумуляторных батарей.

Станции визуального осмотра модулей и корпусов (GigE Vision)

Условия эксплуатации

Промышленные камеры высокого разрешения, в том числе системы таких производителей, как Basler, Cognex и Daheng, перемещаются по осям X, Y и Z с сервоприводом для проверки размеров выводов аккумуляторной батареи, дефектов сварки и состояния поверхности синей пленки. Быстрое перемещение камеры и высокоскоростное получение изображений требуют стабильной передачи данных, особенно когда одновременно работают несколько станций контроля.

Рекомендуемое решение

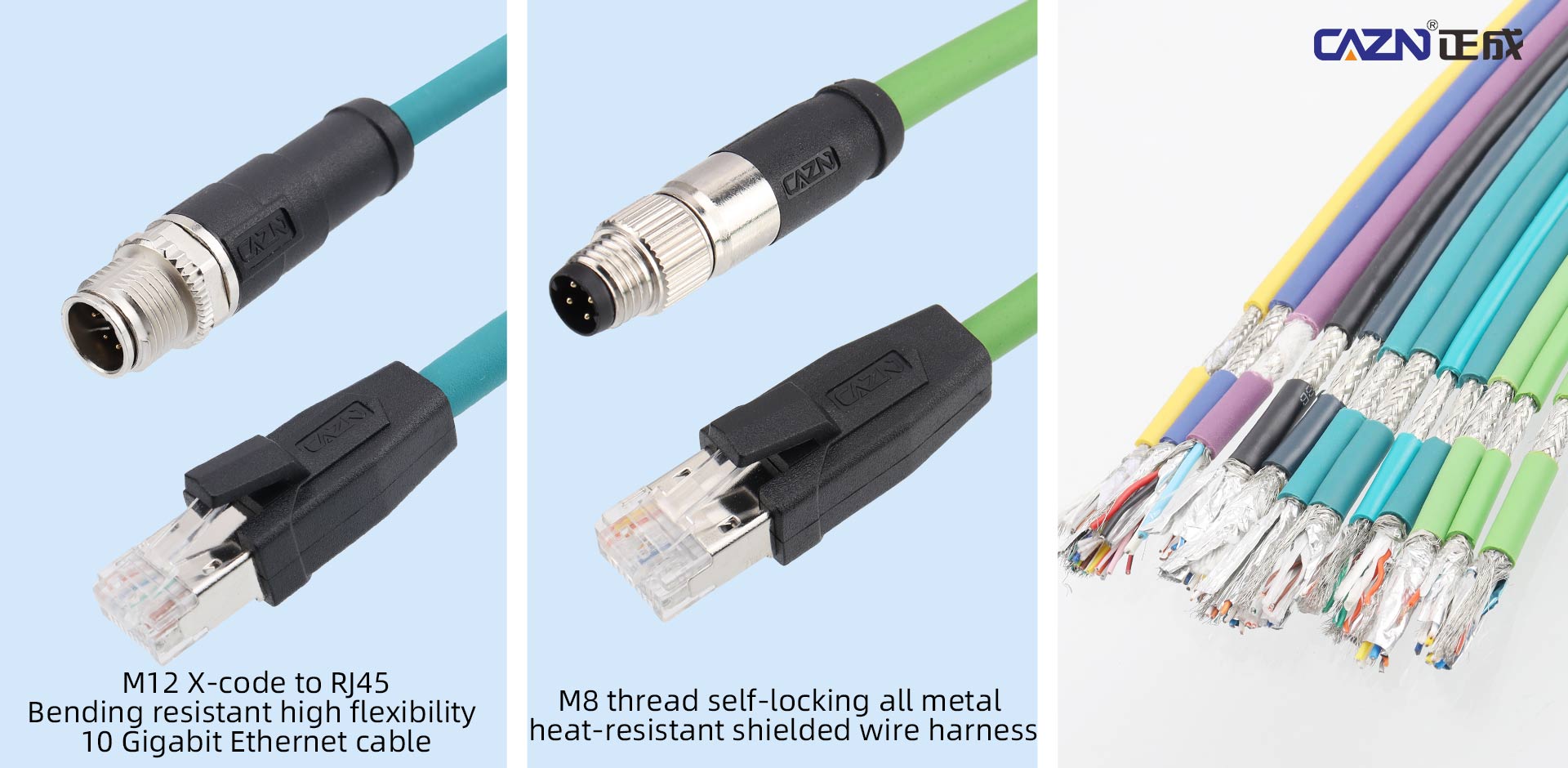

Высокогибкие кабели Ethernet CAZN M12 с кодировкой X-RJ45, предназначенные для требовательных приложений машинного зрения.

Ожидаемые выгоды

Когда весь кабельный канал поддерживает требуемую скорость передачи и характеристики электромагнитных помех, правильно спроектированная сборка может уменьшить количество ошибок связи и обеспечить надежный высокоскоростной сбор изображений. Срок службы гибкого кабеля и экранирование разъема должны быть проверены с учетом фактического профиля движения и условий установки.

Станции лазерной сварки и обратная связь датчиков сварочной головки

Условия эксплуатации

Головки для лазерной сварки могут включать в себя лазерные датчики позиционирования, системы защитного газа и коаксиальные датчики температуры вблизи зоны сварки. Эти компоненты подвергаются механическому движению, локализованному нагреву, металлическим брызгам и электромагнитным помехам от соответствующего оборудования.

Рекомендуемое решение

Цельнометаллические экранированные кабельные сборки CAZN M8 с резьбовым соединением, предназначенные для сложных соединений промышленных датчиков.

Ожидаемые выгоды

Компактный форм-фактор может помочь уменьшить пространство для установки и вес кабеля, а металлический корпус может обеспечить механическую защиту от соответствующих опасностей окружающей среды. Надлежащее экранирование и прокладка кабеля помогают поддерживать стабильные сигналы измерения температуры и расстояния между датчиками и системой управления лазером.

Фактическая устойчивость к сварочным брызгам и повышенным температурам зависит от материалов разъема, оболочки кабеля, положения монтажа и продолжительности воздействия. В местах воздействия прямых брызг может потребоваться дополнительная защита или перемещение.

Электрические испытательные станции аккумуляторных батарей EOL

Условия эксплуатации

Автоматизированные приборы подключаются к выходам высоковольтных аккумуляторов и низковольтным интерфейсам управления BMS для выполнения испытаний сопротивления изоляции и выдерживаемого напряжения, измерения напряжения холостого хода, измерения внутреннего сопротивления переменного тока (ACIR) и проверки установления связи при быстрой зарядке.

Эти станции требуют надежных контактов, повторяемости позиционирования и четкого разделения между цепями высокого и низкого напряжения.

Рекомендуемое решение

Специальные тестовые разъемы CAZN с большим циклом сопряжения и кабельные сборки для конкретного применения.

Ожидаемые выгоды

Износостойкие позолоченные контакты в сочетании с плавающей конструкцией корпуса могут помочь увеличить интервалы технического обслуживания приспособлений и уменьшить ошибки испытаний, связанные с подключением. Контактную систему следует выбирать в соответствии с применимыми требованиями к напряжению, току, изоляции и измерениям. Интерфейсы высоковольтных испытаний также требуют соответствующих зазоров и путей утечки, конструкции изоляции, блокировки, где это необходимо, и защиты от случайного прикосновения.

5. Интеллектуальная система поддержки производства CAZN

Для производителей оборудования автоматизации задержки в разработке и доставке нестандартных разъемов могут повлиять на ввод в эксплуатацию и наращивание всей производственной линии. CAZN фокусируется на гибкой настройке и структурированной проверке качества для решения этих проблем.

Быстрая настройка и разработка прототипа

CAZN поддерживает индивидуальную длину кабелей, назначение контактов, ориентацию разъемов и направленные выходы под углом 90 градусов в соответствии с требованиями проекта. Структурное проектирование на основе САПР и SolidWorks, а также собственные возможности изготовления пресс-форм могут способствовать разработке разъемов и кабельных сборок для конкретных приложений.

Для стандартных проектов индивидуальной настройки доставка прототипа может быть осуществлена ​​в течение 3–5 дней в зависимости от сложности конструкции, наличия материалов и требований к утверждению образца. Раннее техническое согласование помогает сократить объем доработок и ускоряет интеграцию в автоматизированное оборудование.

Возможности механических и электрических испытаний

Возможности тестирования CAZN включают в себя непрерывное испытание на изгиб цепи, испытание на колебательный изгиб, измерения с помощью векторного анализатора цепей (ВАЦ) и измерения сопротивления в микроомах. Эти испытания могут помочь оценить механическую выносливость кабеля, характеристики высокочастотной передачи и контактное сопротивление.

Для применений аккумуляторного оборудования критерии испытаний должны определяться с учетом реальных условий эксплуатации. Соответствующие параметры могут включать радиус изгиба, скорость перемещения, ускорение, угол скручивания, прокладку кабеля, частоту сопряжения, температуру, окончание экранирования и полосу пропускания передачи. В отчетах об испытаниях должна быть указана конфигурация тестируемого продукта, размер выборки, метод и критерии приемки, чтобы результаты можно было соответствующим образом применить к производственным требованиям.

Заключение

Интеллектуальное производственное оборудование имеет важное значение для производства высококачественных аккумуляторов, а промышленные разъемы и кабели составляют важнейшую часть инфраструктуры, обеспечивающей надежную работу этих систем. На автоматизированных линиях по производству аккумуляторных блоков высокочастотное изгибание кабелей, электромагнитные помехи, повторяющиеся соединения и загрязнения в результате сварочных операций могут повлиять на доступность оборудования и качество продукции.

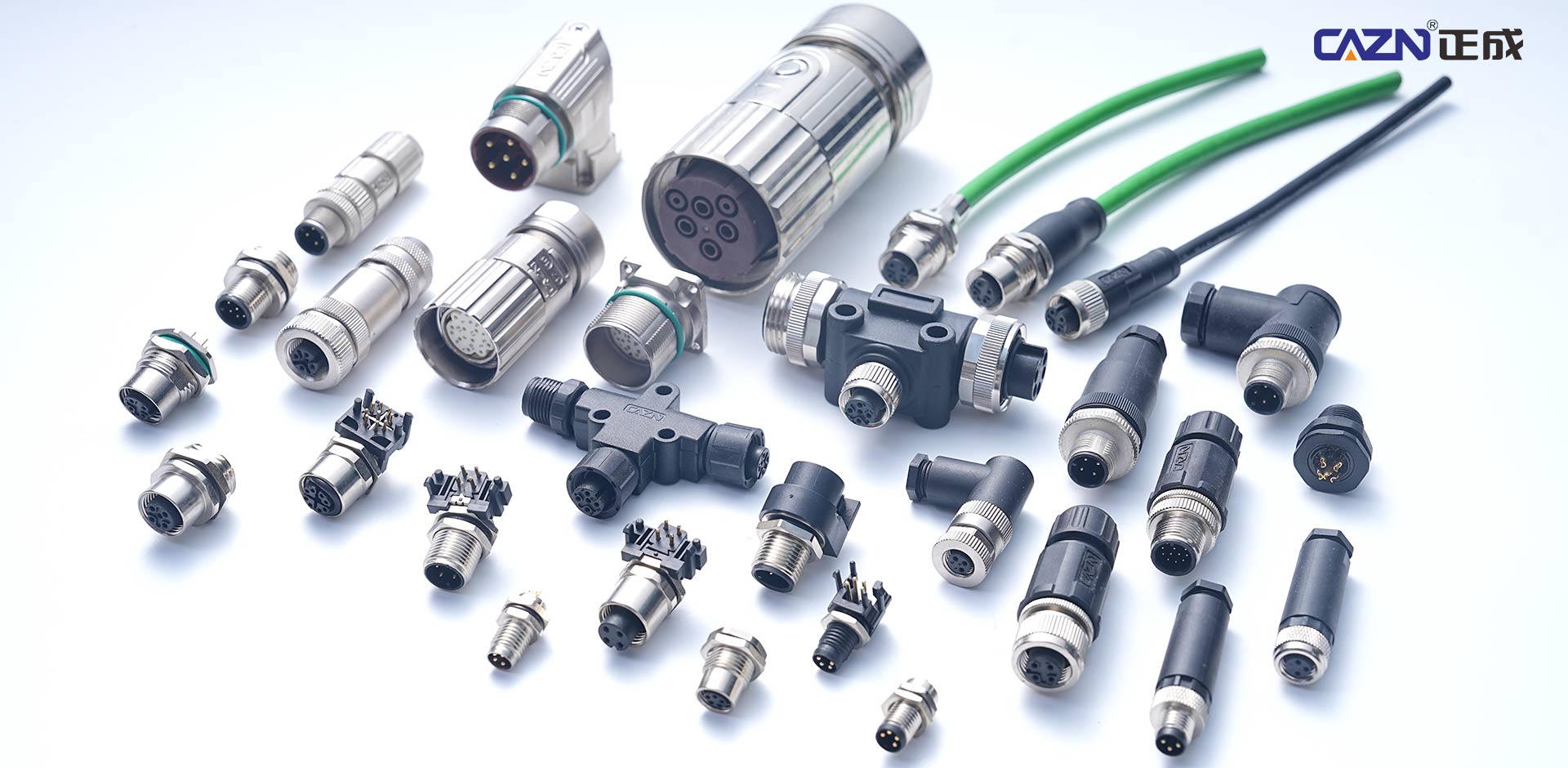

CAZN предлагает промышленные разъемы и кабельные решения для требовательных приложений автоматизации, включая высокогибкие кабельные сборки из полиуретана, экранированные Ethernet-соединения M12 с X-кодировкой, компактные интерфейсы датчиков M8 и специальные разъемы для многоцикловых испытаний. Благодаря проектированию с учетом специфики применения, разработке прототипов, а также механическим и электрическим испытаниям CAZN помогает производителям оборудования решать проблемы надежности соединения и обслуживания.

Сопоставляя выбор разъемов, конструкцию кабеля, экранирование, долговечность соединения и защиту окружающей среды с реальными условиями эксплуатации, интеграторы аккумуляторного оборудования могут создавать более надежные производственные системы и поддерживать стабильное и высококачественное производство в больших масштабах.
