Разъем M12 SKTL Сильноточные контакты и применение

Разъем M12 является одним из наиболее широко используемых соединителей с круглой резьбой в промышленной автоматизации. В соответствии с соответствующими стандартами серии IEC 61076 в разъемах M12 используется механическое кодирование для предотвращения неправильного соединения. Различные типы кодирования имеют различное расположение контактов и расположение шпоночных пазов, что гарантирует правильное подключение только совместимых вилок и розеток. В дополнение к кодировкам сигналов, таким как A, B, D и X, которые используются для датчиков, исполнительных механизмов и промышленного Ethernet, четыре специальных кодирования мощности — S, K, T и L, известные под общим названием SKTL, — предназначены для надежной передачи энергии переменного и постоянного тока.

По сравнению с более ранними подходами, в которых для передачи энергии использовались разъемы с кодировкой A или C, специальные силовые кодировки SKTL обеспечивают более высокие номинальные значения напряжения и тока в подходящих конфигурациях. Их механическая фиксация также помогает отделить силовые соединения от сигнальных, снижая риск повреждения оборудования, несоответствия напряжения, прерываний связи и угроз электробезопасности, вызванных неправильным соединением. Разъемы с кодировкой SKTL соответствуют стандарту IEC 61076-2-111 и могут выдерживать номинальное напряжение до 630 В и номинальный ток до 16 А, в зависимости от кодировки и конфигурации изделия. В сочетании со степенью защиты IP67 или выше, если указано, они широко используются в оборудовании автоматизации, двигателях, робототехнике и промышленных системах управления.

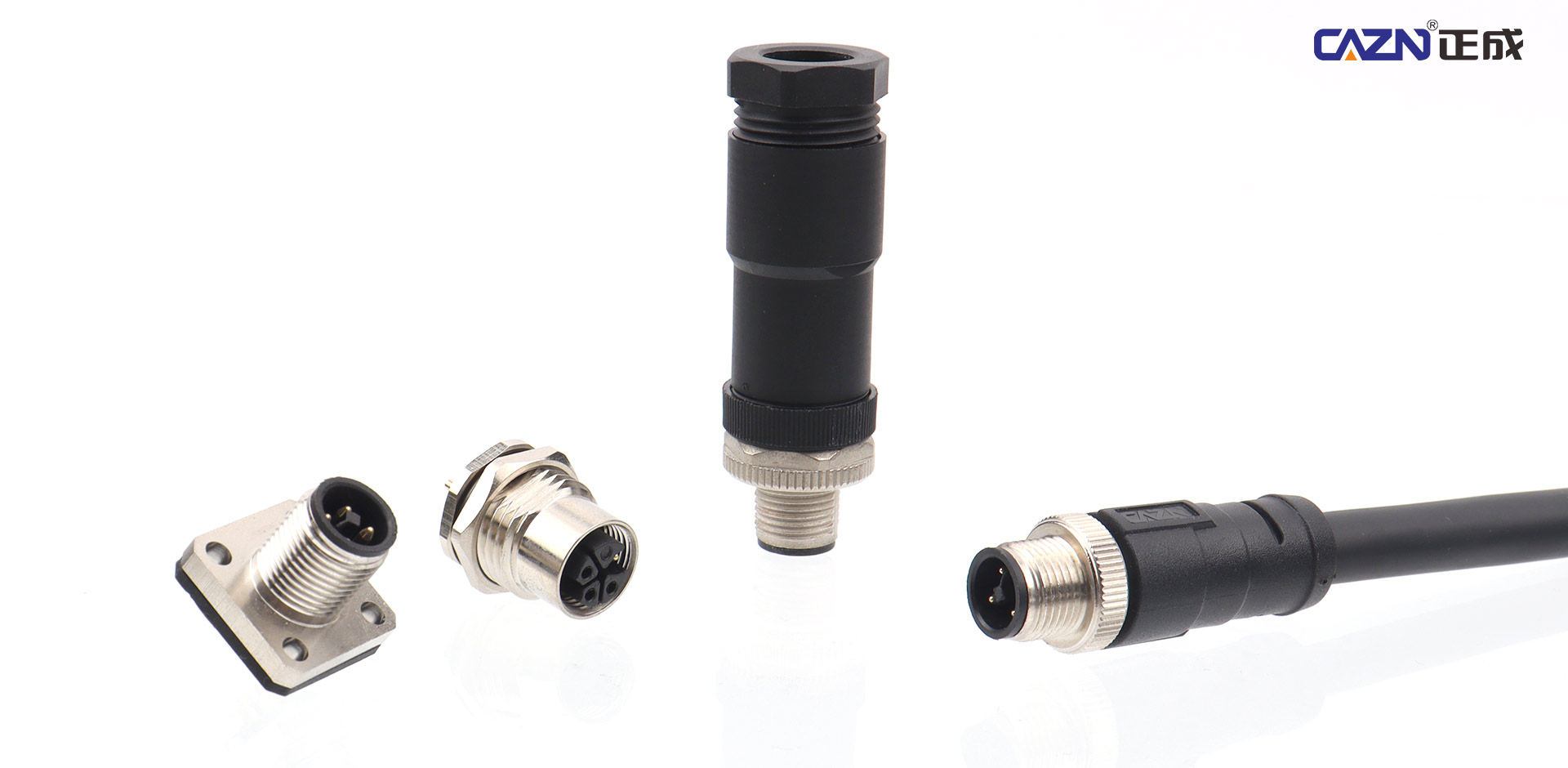

Являясь специализированным брендом в области промышленных подключений, CAZN разрабатывает и производит силовые разъемы M12 SKTL в соответствии с применимыми требованиями IEC. Благодаря постоянной оптимизации выбора материалов, изготовления контактов, защиты от проникновения и электрической надежности CAZN предлагает компактные и надежные решения для подключения питания для промышленной автоматизации, робототехники, моторных приводов, нового энергетического оборудования и железнодорожного транспорта.

Обзор четырех кодировок мощности SKTL

Технические характеристики разъема CAZN M12 SKTL и типичные области применения

Примечание. Номинальное напряжение разъемов с кодом K согласно применимому стандарту IEC составляет 630 В, хотя некоторые производители предлагают модели, рассчитанные на напряжение до 800 В. Конфигурации контактов включают варианты защитного заземления (PE), где это указано. Например, 4+PE означает четыре силовых контакта плюс один контакт защитного заземления, всего пять контактов.

Конфигурация выводов и электрические параметры по кодированию

1. S-код: питание переменного тока, 630 В/12 А.

Разъемы с кодом S предназначены для передачи энергии переменного тока с номинальным напряжением 630 В и номинальным током 12 А. Доступные конфигурации включают 2-контактные, 3-контактные и 4-контактные версии. В типичных кабельных сборках могут использоваться проводники 16 AWG, сечением приблизительно 1,5 мм², в зависимости от спецификации кабеля и применимых требований к номинальному току.

Благодаря компактной конструкции и совместимости с соответствующими кабелями из ПВХ, полиуретана и высокой гибкости разъемы с кодом S подходят для надежного распределения электроэнергии переменного тока. Типичные области применения включают промышленные распределительные сети, соединения переменного тока внутри шкафов управления автоматикой, однофазные нагрузки переменного тока, а также соединения между шкафами управления и путевыми датчиками в железнодорожных системах сигнализации и энергоснабжения. Степень защиты IP67 и виброустойчивая конструкция, если указано, помогают поддерживать работу в сложных промышленных условиях.

В разъемах CAZN с S-кодом используются прецизионные контакты из медного сплава с золотым или серебряным покрытием, в зависимости от конфигурации продукта, для обеспечения низкого контактного сопротивления и стабильных электрических характеристик в приложениях с питанием переменного тока. Они подходят для промышленного распределения, шкафов управления и систем железнодорожного транспорта, если соответствуют соответствующим электрическим и экологическим требованиям.

2. K-код: Высоковольтная сеть переменного тока, 630 В/16 А.

Разъемы с кодом K предназначены для передачи переменного тока высокого напряжения с номинальным напряжением 630 В и номинальным током 16 А в соответствии с применимыми требованиями IEC. Некоторые производители предлагают модели с номинальным напряжением до 800 В, что необходимо сверить с документацией на конкретное изделие. Доступные конфигурации включают 2-контактный вариант, 2+PE-контакт, 3+PE-контакт и 4+PE-контакт, что позволяет при необходимости включать защитное заземление.

Разъемы с кодом K подходят для мощных нагрузок и тяжелого оборудования, где пространство для установки ограничено. Они поддерживают компактные силовые соединения для машин, промышленных приводных систем и оборудования с питанием от сети переменного тока, требующего защитного заземления.

Разъемы CAZN с кодом K разработаны с учетом структуры изоляции и контактной токопроводящей способности. Конфигурации с защитным заземлением удовлетворяют требованиям к заземлению совместимого оборудования, обеспечивая компактное решение для подключения для требовательных приложений с питанием переменного тока.

3. T-код: питание постоянного тока, 63 В/12 А.

Разъемы с Т-кодом предназначены для передачи низкого напряжения постоянного тока с номинальным напряжением 63 В и номинальным током 12 А. Доступные конфигурации включают версии с 2 контактами, 2+PE-контактами и 3+PE-контактами, что обеспечивает варианты для различных требований к питанию и заземлению.

Типичные области применения включают питание оборудования полевой шины, компактные двигатели постоянного тока, низковольтные силовые модули и компоненты IO-Link. Их компактная конструкция обеспечивает удобные подключения питания для распределенного ввода-вывода и интеллектуальных сетей датчиков и исполнительных механизмов.

Разъемы CAZN с T-кодом сочетают в себе компактный форм-фактор и надежную передачу энергии постоянного тока, что делает их пригодными для модулей полевой шины, компонентов IO-Link и других низковольтных устройств постоянного тока. Соответствующую конфигурацию следует выбирать в соответствии с током нагрузки, требованиями к заземлению и интерфейсом оборудования.

4. L-код: сильноточный постоянный ток, 63 В/16 А.

Разъемы с L-кодом входят в число вариантов питания постоянного тока с большим током в семействе разъемов M12, поддерживая номинальное напряжение 63 В и номинальный ток 16 А. Доступные конфигурации включают 2-контактные, 3-контактные, 3+PE-контактные, 4-контактные и 4+PE-контактные версии, что обеспечивает гибкость для различных схем распределения питания и заземления.

Для поддержки номинального тока 16 А в кабельных сборках с L-кодом могут использоваться проводники 14 AWG, сечением приблизительно 2,5 мм², в зависимости от конструкции кабеля, условий установки и спецификаций производителя. Увеличенное поперечное сечение проводника помогает снизить падение напряжения и резистивный нагрев, если он выбран соответствующим образом для конкретного применения.

Разъемы с L-кодом широко используются в распределительных и промышленных системах ввода-вывода постоянного тока 24 В. Они также подходят для робототехники, сервоприводов, автоматических транспортных средств, светодиодного освещения и управления двигателями, где требуются компактные соединения с более высокой способностью постоянного тока.

Разъемы CAZN с L-кодом разработаны с учетом геометрии контактов и совместимости проводников для обеспечения надежной передачи энергии постоянного тока 16 А. Несколько конфигураций контактов, включая варианты защитного заземления, делают их подходящими для приложений с распределенным питанием в промышленной автоматизации.

Согласование конфигурации выводов с сильноточными приложениями

Количество контактов следует выбирать в соответствии с требованиями силовой цепи, схемы заземления и вспомогательных подключений. Большее количество контактов не означает автоматически более высокий номинальный ток, поскольку допустимый ток зависит от кодировки, конструкции контактов, размера проводника и условий эксплуатации.

При выборе конфигурации контактов оцените тип питания (переменный или постоянный ток), требуемое напряжение и ток, требования к защитному заземлению, доступное место для установки и степень защиты от проникновения. Кодирование SKTL обеспечивает механическое соединение между совместимыми разъемами, а доступное расположение контактов позволяет адаптировать интерфейс к различным требованиям к питанию.

Типичные сценарии применения

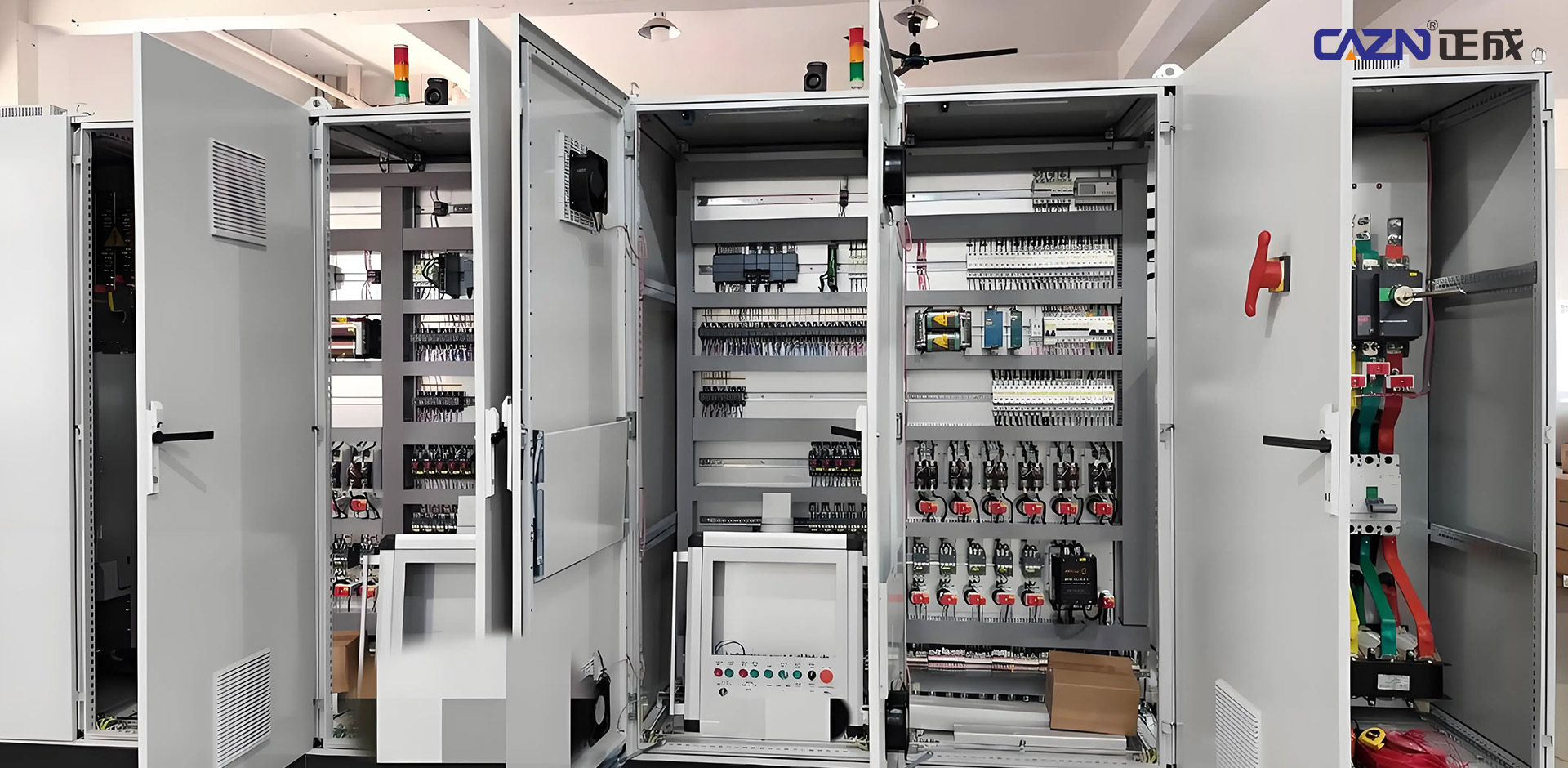

1. Промышленная автоматизация и шкафы управления.

Разъемы с кодом S и K используются для распределения электроэнергии переменного тока в промышленных шкафах управления, передавая мощность от распределительных устройств к совместимому оборудованию и нагрузкам. Разъемы с L-кодом могут поддерживать распределение питания 24 В постоянного тока для промышленных систем ввода-вывода, создавая компактное соединение между распределенными источниками питания и полевыми устройствами.

Разъемы CAZN SKTL со степенью защиты IP67 и подходящей виброустойчивой конструкцией могут использоваться для промышленных установок внутри или снаружи шкафов управления. Их компактные интерфейсы также могут упростить проводку и обслуживание, если выбранная конфигурация соответствует электрическим и экологическим требованиям приложения.

2. Робототехника и сервоприводы.

Промышленные роботы, AGV, роботизированные манипуляторы и системы сервопривода требуют надежных силовых соединений, способных выдерживать вибрацию и повторяющиеся движения. Разъемы с L-кодом обеспечивают ток до 16 А постоянного тока в определенных конфигурациях и подходят для распределения питания на совместимое роботизированное оборудование и сервосистемы. Разъемы с кодом K можно использовать там, где требуется питание переменного тока и защитное заземление.

Разъемы CAZN с кодом L и K доступны в конфигурациях, предназначенных для предварительно собранных кабельных сборок и заделки на месте, в зависимости от серии продукта. Варианты прямого и углового корпуса позволяют разместить ограниченное пространство вокруг шарниров, оснований и мобильных платформ робота.

3. Двигатели и системы привода

Компактным двигателям постоянного тока, шаговым двигателям и линейным приводам обычно требуется надежное подключение к источнику питания. Разъемы с Т-кодом подходят для приложений постоянного тока с низким током в пределах указанных номиналов, а разъемы с L-кодом поддерживают распределение постоянного тока с более высоким током для совместимых моторных приводов и оборудования.

Продукты CAZN с T-кодом и L-кодом предлагают различные конфигурации контактов для удовлетворения различных требований к питанию и заземлению. При выборе следует учитывать пусковой ток двигателя, постоянный ток, длину кабеля, падение напряжения и рабочую среду, а не полагаться только на номинальный ток.

4. Полевая шина и системы ввода-вывода

Powering fieldbus modules and distributed I/O equipment is a typical application for T-coded and L-coded connectors. T-coded connectors can supply low-voltage DC power to field devices and communication modules, while L-coded connectors can distribute higher DC currents where required.

Because dedicated power coding is mechanically differentiated from standard M12 signal codings, compatible SKTL connectors help reduce the risk of connecting power circuits to signal ports. CAZN T-coded and L-coded connectors can support more organized wiring and maintainable power distribution in industrial networks.

5. Intelligent and Industrial Lighting

LED lighting systems, industrial luminaires, and outdoor lighting installations may use L-coded connectors for DC power distribution when the electrical ratings are suitable. Their current capacity can support compatible lighting loads, while suitable PUR cable assemblies and IP67-rated connector configurations can help protect connections in dusty, damp, or outdoor environments.

CAZN L-coded connectors can be specified with suitable weather-resistant cable options for factory lighting, outdoor luminaires, and landscape lighting. Actual suitability depends on the connector's rated current, cable temperature rating, UV resistance, and the environmental requirements of the installation.

6. New Energy Equipment and Rail Transportation

In new energy equipment, charging infrastructure, and rail transportation systems, SKTL connectors can provide power connections between control cabinets and compatible devices. S-coded connectors may be used in AC power distribution, while K-coded connectors are intended for higher-voltage AC power applications within their specified ratings.

Protection against dust and moisture, combined with suitable vibration resistance, can support reliable connections in mobile or demanding environments. CAZN SKTL connectors designed to applicable IEC 61076-2-111 requirements can be evaluated for these applications according to the equipment's voltage, current, environmental, and certification requirements.

7. Demanding Environments: Food Processing and Pharmaceutical Facilities

Food and beverage production and pharmaceutical manufacturing may involve frequent washdowns, moisture, cleaning agents, and strict maintenance procedures. Connectors with appropriate materials and higher ingress protection, including IP69K-rated configurations where available, may be considered for installations exposed to high-pressure cleaning.

Suitable PUR cable jackets can provide resistance to oils and selected chemicals, depending on the specific formulation. CAZN can evaluate connector and material options against application requirements, but IP69K protection, corrosion resistance, and chemical compatibility should be verified for the exact product rather than assumed across the entire SKTL series.

Selection and Installation Considerations

Применимые стандарты: силовые разъемы SKTL подпадают под действие стандарта IEC 61076-2-111, в котором рассматриваются соответствующие требования к размерам, кодированию, безопасности и взаимозаменяемости. Подтвердите стандартную версию и документацию о соответствии конкретного продукта для выбранного разъема CAZN.

Защита от проникновения: модели со степенью защиты IP67 предназначены для защиты от проникновения пыли и временного погружения в воду при определенных условиях испытаний. Для применений, связанных с промывкой под высоким давлением или при высокой температуре, может потребоваться изделие со специальным классом защиты IP69K.

Выбор кабеля: кабели высокой гибкости из полиуретана часто предпочитаются для динамических приложений, таких как роботизированное движение и тяговые цепи, тогда как кабели из ПВХ могут подходить для некоторых стационарных установок. В сборках с кодом S можно использовать проводники сечением 16 AWG, примерно 1,5 мм², а в сборках с кодом L, рассчитанным на ток 16 А, могут использоваться проводники сечением 14 AWG, сечением примерно 2,5 мм². Окончательный размер кабеля должен учитывать длину кабеля, температуру окружающей среды, комплектацию, метод установки и применимые электрические требования.

Варианты установки: В зависимости от серии продукта доступные компоновки могут включать в себя литые шнуры, разъемы для полевой проводки, разъемы для монтажа на панели или перегородке, а также прямые или угловые корпуса. Подходящий вариант зависит от удобства эксплуатации, места для установки, а также от того, является ли кабельное соединение фиксированным или подвержено неоднократному перемещению.

Условия эксплуатации: Для отдельных моделей изделий возможен температурный диапазон примерно от -25°С до +80°С, контактное сопротивление не более 5 мОм и долговечность около 500 циклов соединения. Эти значения являются примерами для конкретного продукта, а не универсальными требованиями для всех разъемов M12 SKTL и должны быть подтверждены в соответствующем техническом описании CAZN.

Последовательность выбора: сначала определите, требуется ли приложению питание переменного или постоянного тока. Затем определите необходимое напряжение, постоянный ток, конфигурацию контактов и схему защитного заземления. Наконец, укажите степень защиты, конструкцию кабеля, метод монтажа и условия эксплуатации. CAZN предлагает конфигурации разъемов SKTL для различных требований к установке в соответствии со спецификациями каждой серии продуктов.

Заключение

Четыре кодирования мощности M12 SKTL обеспечивают различные решения для промышленной передачи энергии. Разъемы с кодом S поддерживают приложения переменного тока с номинальным напряжением до 630 В/12 А, а разъемы с кодом K удовлетворяют требованиям переменного тока с более высоким током с номиналами до 630 В/16 А в соответствии с применимыми требованиями IEC. В системах постоянного тока разъемы с Т-кодом поддерживают приложения с номинальным напряжением до 63 В / 12 А, а разъемы с L-кодом обеспечивают до 63 В / 16 А для совместимого распределения сильноточного постоянного тока.

Выбор правильной конфигурации контактов требует большего, чем просто подсчет контактов. Электрические характеристики, размер проводника, требования к защитному заземлению, защита от проникновения, гибкость кабеля и условия установки — все это необходимо учитывать для обеспечения безопасной и надежной работы.

CAZN продолжает разрабатывать решения для промышленного подключения, используя силовые разъемы M12 SKTL, охватывающие варианты кодирования S, K, T и L, а также ряд конфигураций контактов и стилей монтажа. Сопоставляя кодировку и конфигурацию разъема с требованиями применения и проверяя соответствующую техническую документацию, пользователи могут создавать более безопасные, надежные и простые в обслуживании промышленные системы распределения электроэнергии.
