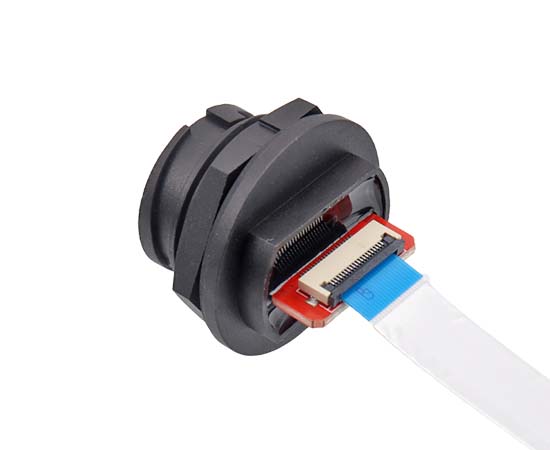

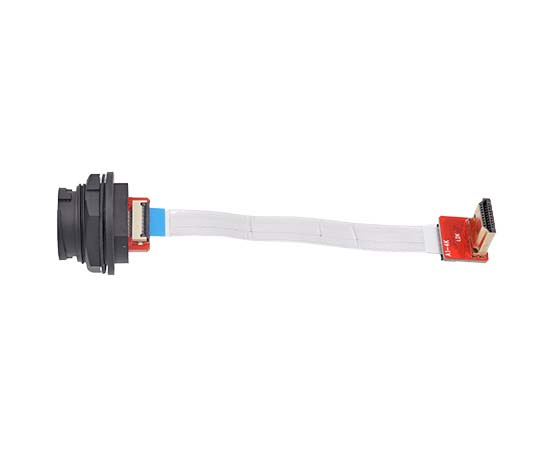

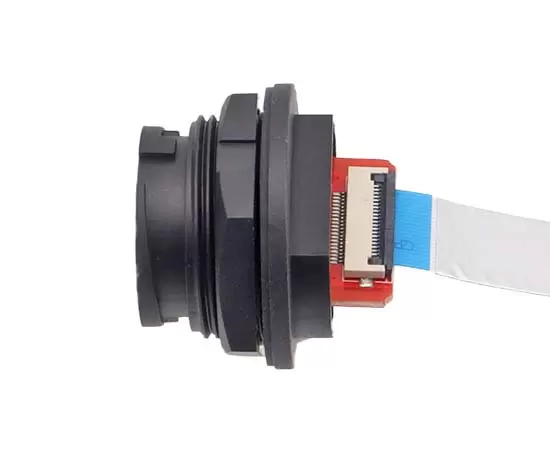

Главная / Продукты / Кабельный разъём типа E / HDMI / Задняя крепление типа FFC / E16 HDMI Female с задним креплением на R/A HDMI Male FFC Type (байонет)
Задняя крепление типа FFC
Пластиковый водонепроницаемый разъем: серия HDMI
Тип конструкции: Гнездо с задним креплением
Пол: Женский, крепление сзади к R/A HDMI, Мужской, тип FFC
Соединение: Байонетное (B)
Характеристики: HDMI 4K, HDMI 8K
Экранированный: Да/НЕТ
Сертификация: CE, RoHS
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Пластиковый материал : | Термопластичный пластик PA66, класс огнестойкости: V-0 |
| Металлический материал : | Медь позолоченная |
| Муфта : | Штык(Б) |
| Путь завершения: | Припой, Сварочная пластина |
| Контактное сопротивление： | 30 мОм |
| Прочность: | ≥500(циклов) |
| Сопротивление изоляции： | 2000мОм |
| Номинальный ток： | 250 ~600 В переменного/постоянного тока |
| Применимая температура: | -40℃ ~ +105℃ |
| Спецификация : | 1"-20UNS |
| Степень водонепроницаемости: | IP67 |
Электрическая схема

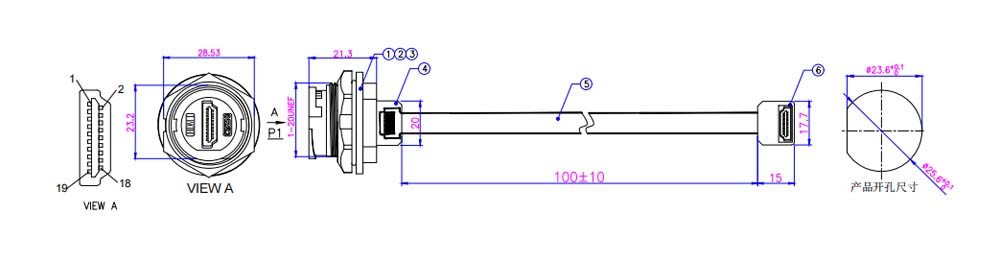

ЧЕРТЕЖ РАЗМЕРОВ
Заказ продукции
| Название продукта | Стандарты | Длина провода | Номер детали | 3D-загрузка | 2D-загрузка |
HDMI-гнездо с задним креплением к R/A HDMI-штекеру типа FPC (байонет) | HDMI4K | 0.1M | E16B-FH4-PRF/MH4-NRD-0.1FFC | ||
Гнездо HDMI с задней стороны для R/A HDMI Male Тип FPC (байонет) | HDMI4K | 0.2M | E16B-FH4-PRF/MH4-NRD-0.2FFC |
*Если вам необходимо заказать другой вариант размещения или провод, обратитесь в службу поддержки клиентов.
