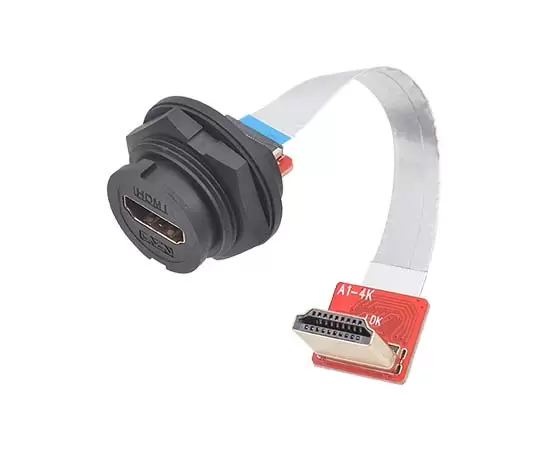

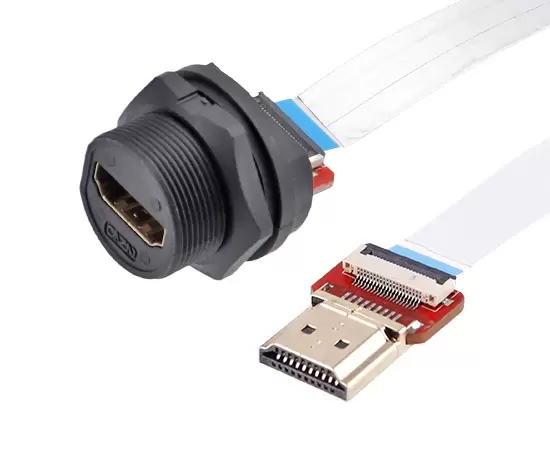

E16 HDMI Female с задним креплением на R/A HDMI Male FFC Type (байонет)
УЗНАТЬ БОЛЬШЕ

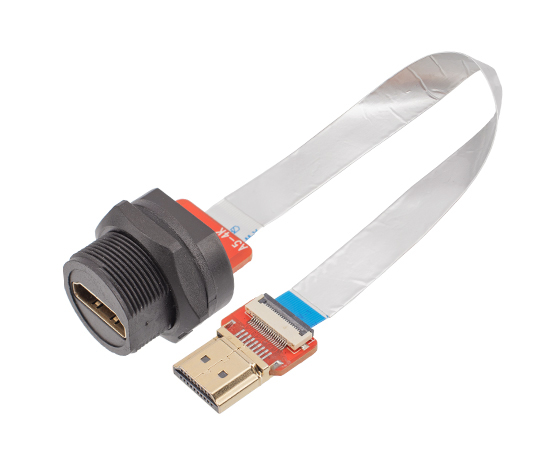

Главная / Продукты / Кабельный разъём типа E / HDMI / Задняя крепление типа FFC / HDMI Female с задним креплением на прямой HDMI Male FFC (резьбовой)
Задняя крепление типа FFC
Пластиковый водонепроницаемый разъем: серия HDMI
Тип конструкции: Гнездо с задним креплением
Пол: Женский, крепление сзади, к разъему HDMI, Мужской, тип FFC
Муфта: Резьбовая (T)
Характеристики: HDMI 4K, HDMI 8K
Экранированный: Да/НЕТ
Сертификация: CE, RoHS
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Пластиковый материал : | PA66, Нейлон, Армированный нейлон, Силикон |
| Металлический материал : | Медь позолоченная |
| Муфта : | Резьбовое (T); Байонетное (B) |
| Путь завершения: | Припой, Сварочная пластина |
| Контактное сопротивление： | 30 мОм |
| Прочность: | ≥500(циклов) |
| Сопротивление изоляции： | ≥100 мОм DC500В |
| Номинальный ток： | 50 мА |
| Применимая температура: | -40℃ ~ +105℃ |
| Спецификация : | 13/16"-28UNS |
| Степень водонепроницаемости: | IP67 |
Электрическая схема

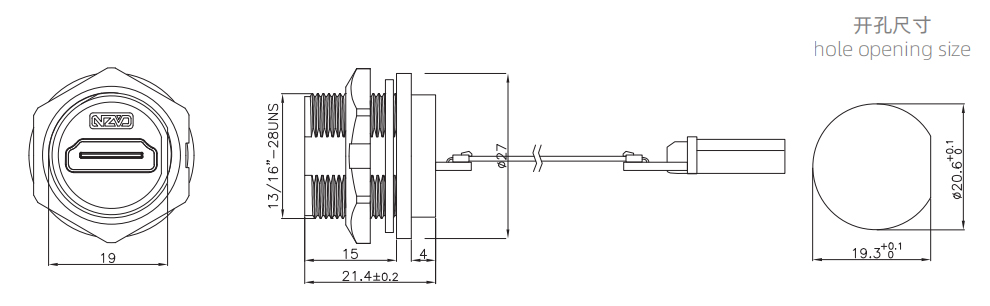

ЧЕРТЕЖ РАЗМЕРОВ
Заказ продукции
| Название продукта | Стандарты | Длина провода | Номер детали | 3D-загрузка | 2D-загрузка |
HDMI-гнездо с задним креплением на прямой HDMI-штекер типа FPC (резьбовой) | HDMI4K | 0.1M | E13T-FH4-PRF/MH4-NRA-0.1FFC | ||
HDMI-гнездо с задним креплением на прямой HDMI-штекер типа FPC (резьбовой) | HDMI4K | 0.2M | E13T-FH4-PRF/MH4-NRA-0.2FFC |
*Если вам необходимо заказать другой вариант размещения или провод, обратитесь в службу поддержки клиентов.
