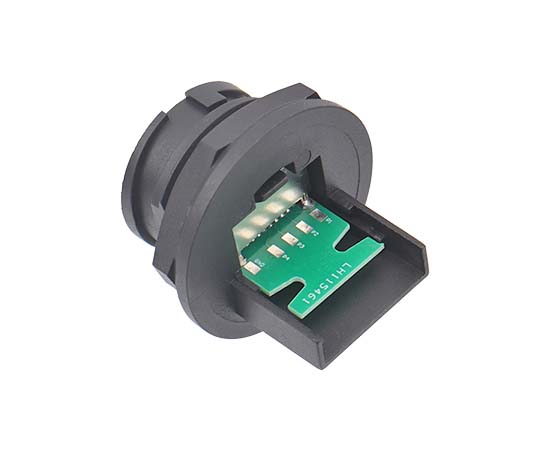

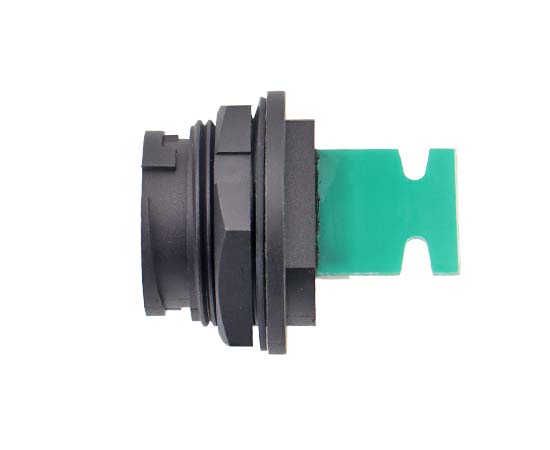

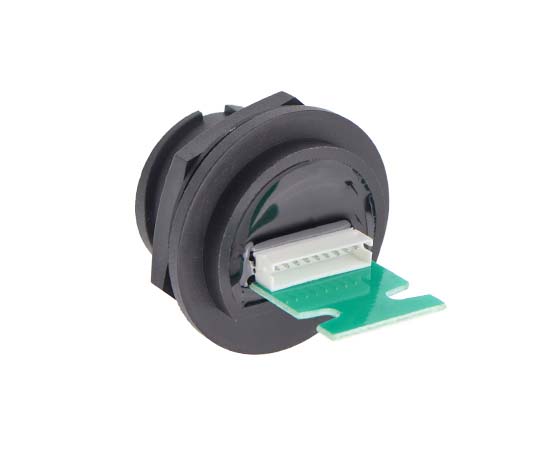

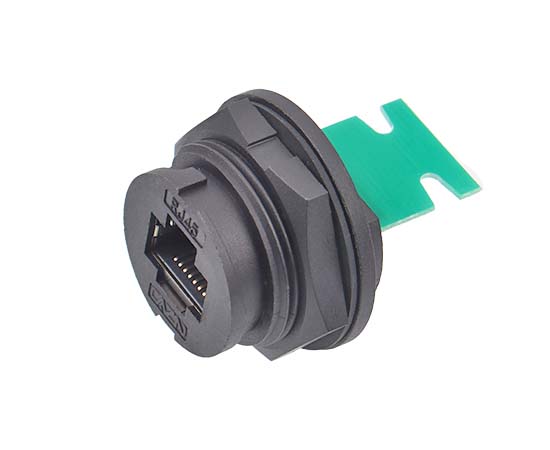

E16 ERJ45 Female Board Mounted Socket Ethernet Port to Pin Header Converter (Bayonet)

ПРОДУКТОВЫЙ ЦЕНТР

Задняя прибор

E16 ERJ45 Female Board Mounted Socket Ethernet Port to Pin Header Converter TRC-02C (Potting Glue) (Bayonet) Страница 29

E16 ERJ45 Female Board Mounted Socket Ethernet Port to Pin Header Converter TRC-02C (Potting Glue) (Bayonet) Страница 29

Пластиковый водонепроницаемый разъем : серия E-RJ45

Тип структуры: Плата с задним портом Ethernet для подключения сетевого кабеля к терминалу

Тип штифта: женский

Соединение: Байонетное (B)

Стандарт: CAT5e, CAT6a

Сертификация: CE, RoHS

Стандарт:
CAT6a
Кодекс продавца:
E16B-FR6-PRF-TM

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：	Фосфорно-медный позолоченный
Уплотнительный материал：	Эпоксидная смола/Резина
Соответствует стандарту:	CAT5e, CAT6a
Долговечность：	≥750 циклов
Контактное сопротивление:	≤5мОм
Диапазон проводки:	5,5мм~7,0мм
Степень водонепроницаемости:	IP67
Применимая температура:	-30 ℃ ~ +105 ℃

Электрическая схема

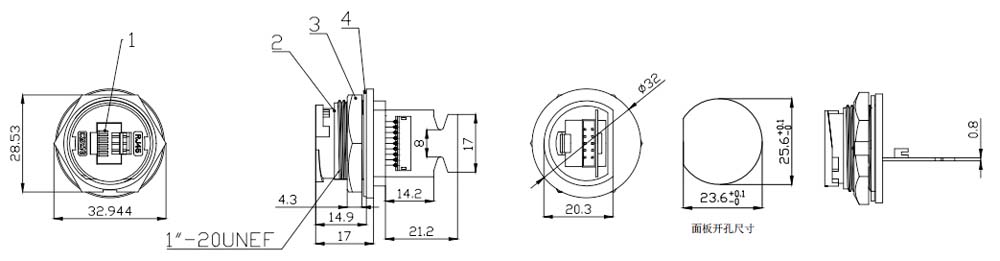

ЧЕРТЕЖ РАЗМЕРОВ

Заказ продукции

Название продукта	Спецификация	Номер детали	3D-загрузка	2D-загрузка
RJ45 гнездо для подключения задней платы Ethernet-порта к сетевому кабелю терминала (байонетное соединение)	6А	E16B-FR6-PRF-TM

*Если вам необходимо заказать другой вариант размещения или провод, обратитесь в службу поддержки клиентов.
