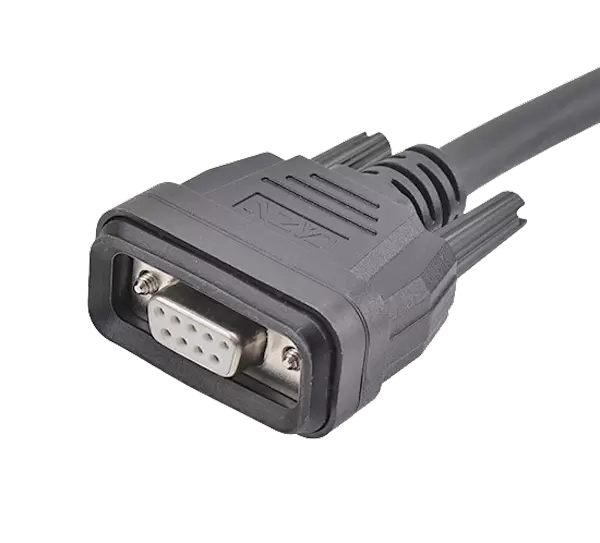

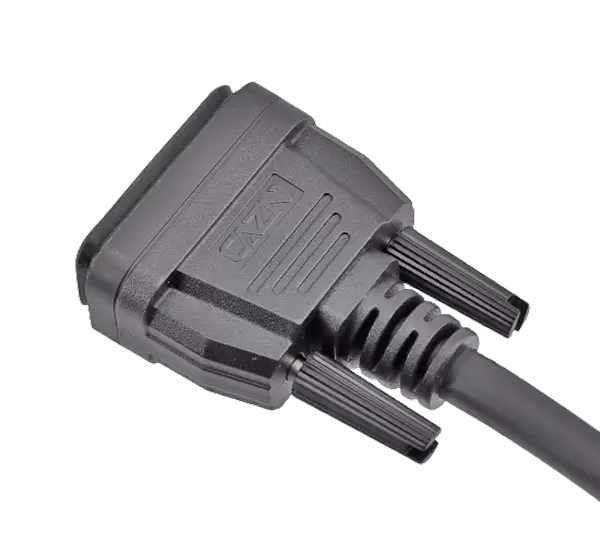

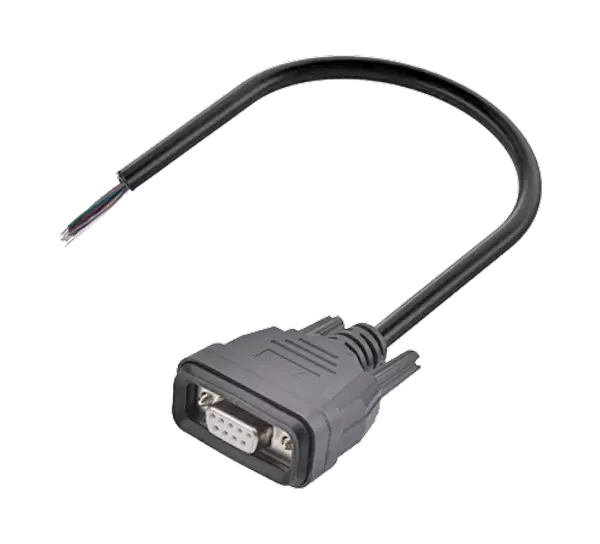

Главная / Продукты / Е-разъем / электронная база данных / EDB1 – Заглушка с прямым отверстием
электронная база данных
Пластиковый водонепроницаемый разъем серии EDB, Тип: Прямая литая вилка, Пол: Женский, Количество жил: контакты 9,15H,2W2,2W2C,5W1, Степень огнестойкости: V-0 Экранированный: Да/Нет, Сертификация: CE/RoHS.
Информация о продукте
ПАРАМЕТРЫ ПРОДУКТА
| Номинальный ток: | 10А/20А/30А/40А |
| Номинальное напряжение: | 1000 В |
| Выдерживаемое напряжение: | 500 В |
| Сопротивление изоляции: | 5000 МОм |
| Контактное сопротивление: | 10 мОм |
| Тяговая сила: | Продукты соответствуют IEC60807-3. |
| Диапазон проводки: | 8 мм~14 мм |
| Долговечность: | ≥500次 |
| Применимая температура: | -55℃ ~ +105℃ |
| Материал корпуса: | Термопластик PA66, огнестойкий класс: V-0 |
| Водонепроницаемый класс: | IP65/IP67 |
| Продукты соответствуют: | CECC 7501-802.МЭК 60807-3 |

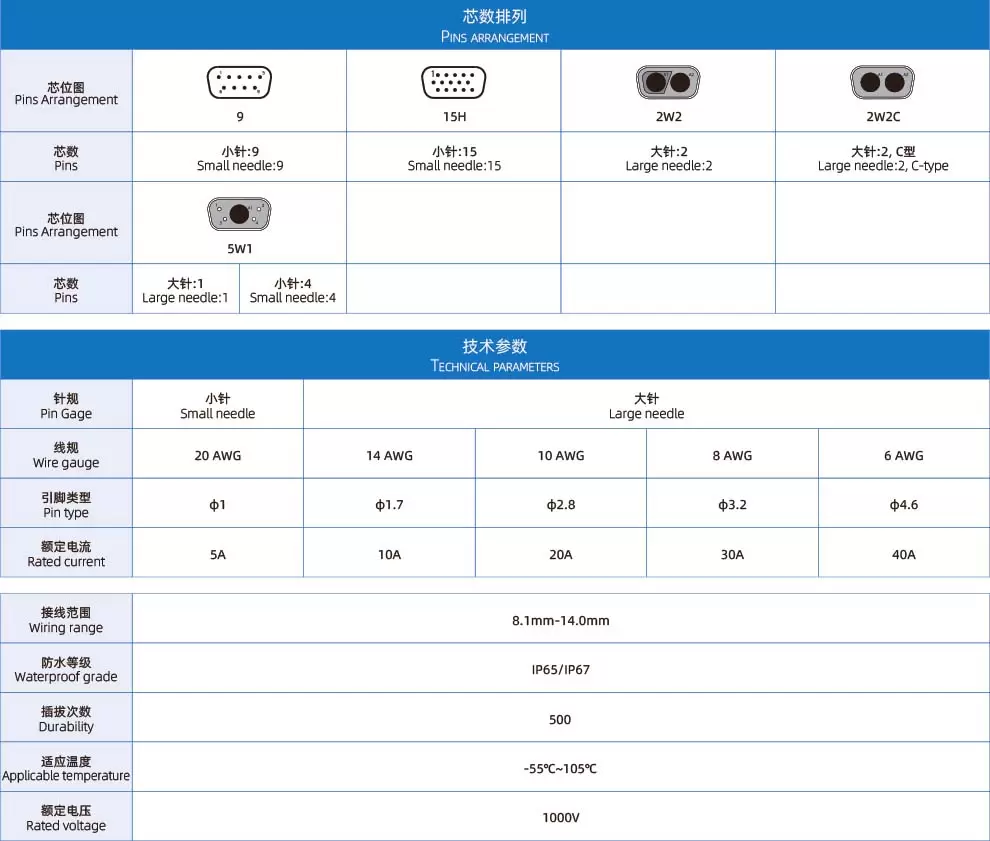

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Электрическая схема

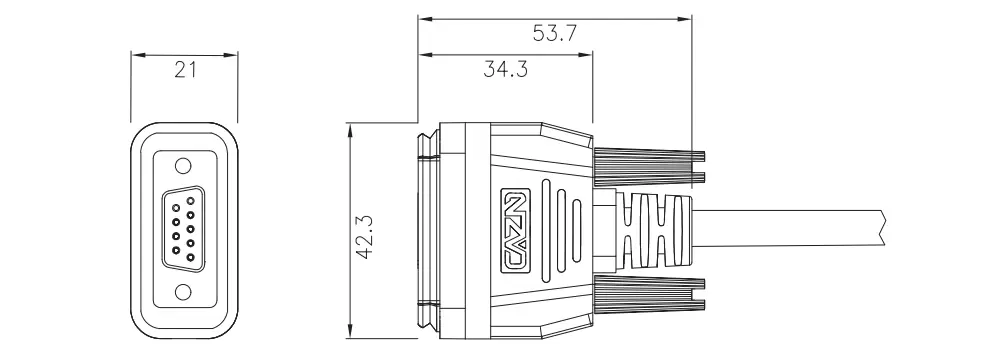

Измерение
Заказ продукции
| Название продукта | Булавки | Макс Пи Калибр проволоки | Номинальный ток | Модель-экранированный | Модель-неэкранированная | 3D-загрузка | 2D-загрузка |
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 9 | 20 АРГ | 5А | EDB1-F9-MWA-xPV-S | EDB1-F9-MWA-xPV | ||
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 15 ч. | 20 АРГ | 5А | EDB1-F15H-MWA-xPV-S | EDB1-F15H-MWA-xPV | ||
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 2П2 | 20 АРГ | 5А | EDB1-F2W2-MWA-xPV-S | EDB1-F2W2-MWA-xPV | ||
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 2W2C | 20 АРГ | 5А | EDB1-F2W2C-MWA-xPV-S | EDB1-F2W2C-MWA-xPV | ||
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 5W1 | 20 АРГ | 5А | EDB1-F5W1-MWA-xPV-S | EDB1-F5W1-MWA-xPV | ||
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 2П2 | 14 AWG | 10А | EDB1-F2W2-MWA14-xPV-S | EDB1-F2W2-MWA14-xPV | ||
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 2W2C | 14 AWG | 10А | EDB1-F2W2C-MWA14-xPV-S | EDB1-F2W2C-MWA14-xPV | ||
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 5W1 | 14 AWG | 5А/10А | EDB1-F5W1-MWA14-xPV-S | EDB1-F5W1-MWA14-xPV | ||
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 2П2 | 10 AWG | 20А | EDB1-F2W2-MWA10-xPV-S | EDB1-F2W2-MWA10-xPV | ||
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 2W2C | 10 AWG | 20А | EDB1-F2W2C-MWA10-xPV-S | EDB1-F2W2C-MWA10-xPV | ||
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 5W1 | 10 AWG | 5А/20А | EDB1-F5W1-MWA10-xPV-S | EDB1-F5W1-MdA10-xPV | ||
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 2П2 | 8 АРГ | 30А | EDB1-F2W2-MWA08-xPV-S | EDB1-F2W2-MWA08-xPV | ||
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 2W2C | 8 АРГ | 30А | EDB1-F2W2C-MWA08-xPV-S | EDB1-F2W2C-MWA08-xPV | ||
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 5W1 | 8 АРГ | 5А/30А | EDB1-F5W1-MWA08-xPV-S | EDB1-F5W1-MWA08-xPV | ||
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 2П2 | 6 АРГ | 40А | EDB1-F2W2-MWA06-xPV-S | EDB1-F2W2-MWA06-xPV | ||
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 2W2C | 6 АРГ | 40А | EDB1-F2W2C-MWA06-xPV-S | EDB1-F2W2C-MWA06-xPV | ||
| EDB1-Прямая формованная заглушка с внутренней резьбой-xxm-ПВХ | 5W1 | 6 АРГ | 5А/40А | EDB1-F5W1-MWA06-xPV-S | EDB1-F5W1-MWA06-xPV |
* Если вам нужно выбрать другой провод, обратитесь в службу поддержки клиентов.
