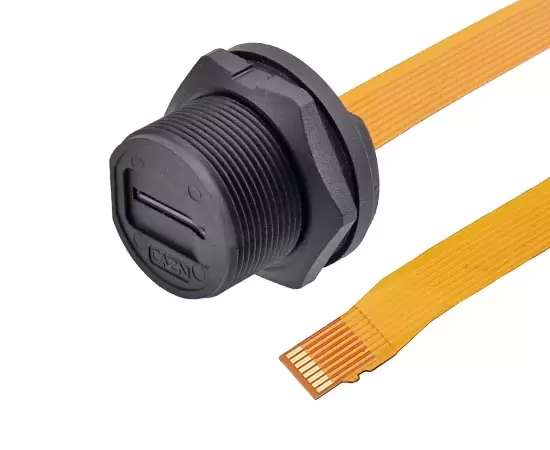

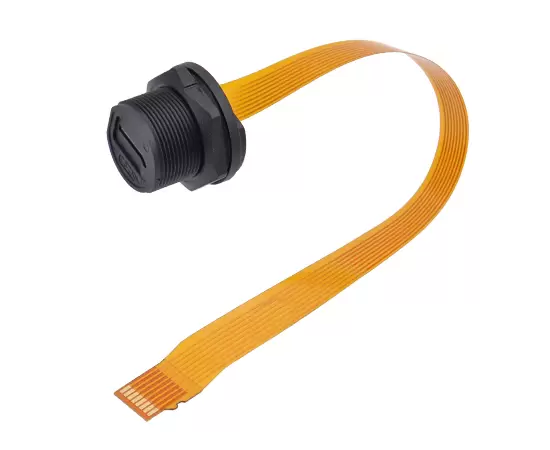

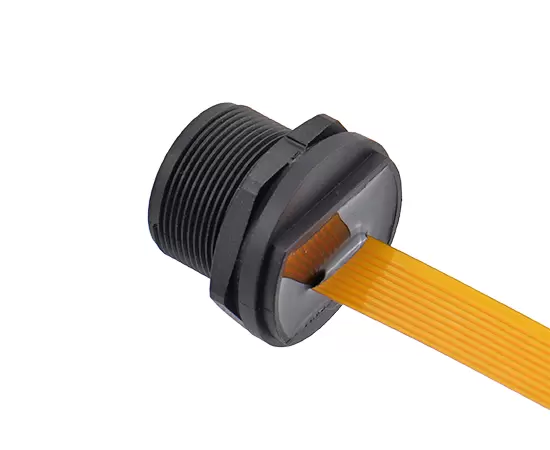

E-TF гнездо для пайки с задним креплением

Главная / Продукты / Кабельный разъём типа E / E-TF/SIM / E-TF Card Board / E-TF гнездо для пайки сзади (резьбовое)

ПРОДУКТОВЫЙ ЦЕНТР

E-TF Card Board

E-TF гнездо для пайки сзади (резьбовое)

Пластиковый водонепроницаемый разъем: плата E-TF Card

Тип конструкции: Гнездо с задним креплением

Пол: SDTF Female, крепление сзади, тип FPC

Муфта: Резьбовая (T)

Пол: Женский

Длина кабеля: по индивидуальному заказу

Сертификация: CE, RoHS

Длина кабеля:
0.2M
Кодекс продавца:
E13T-FSD-PWF/MSD-NRA-0.2FPC

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса:	Термопластичный пластик PA66, класс огнестойкости: V-0
Материал проводника:	Латунь
Муфта:	Резьба (Т)
Степень водонепроницаемости:	IP67，IP68
Прочность:	≥500 циклов
Номинальное напряжение	30 В переменного тока
Номинальный ток	≥0,5А
Сопротивление изоляции:	1000 мОм
Применимая температура:	-40℃ ~ +105℃
Выдерживаемое напряжение:	500 В переменного тока/мин

Электрическая схема

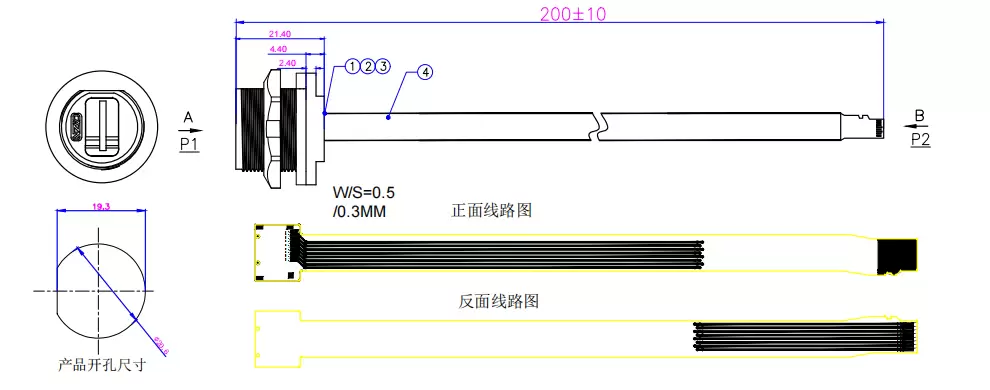

ЧЕРТЕЖ РАЗМЕРОВ

Заказ продукции

Название продукта	Длина провода	Номер детали	3D-загрузка	2D-загрузка
E-TF гнездо для пайки сзади (резьбовое)	0.2M	E13T-FSD-PWF/MSD-NRA-0.2FPC

*Если вам необходимо заказать другой вариант размещения или провод, обратитесь в службу поддержки клиентов.
