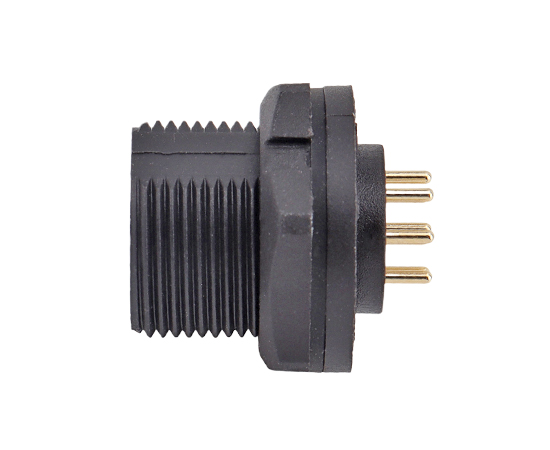

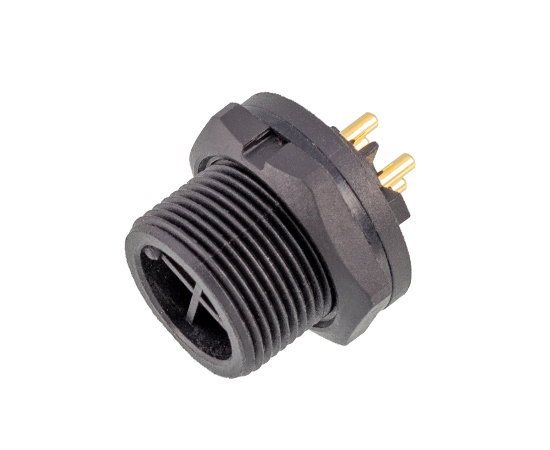

E10 Женский задний монтирующий сосуд PCB (резьба)

Главная / Продукты / E Connector / E10 / Гнезда (резьба) / E10 женский задним монтированием платы (резьба)

ПРОДУКТОВЫЙ ЦЕНТР

Гнезда (резьба)

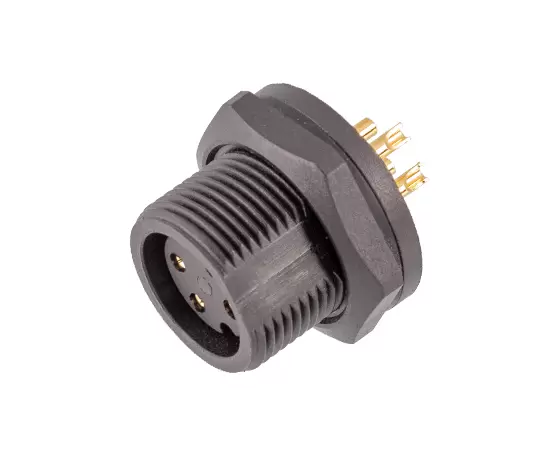

E10 женский задним монтированием платы (резьба)

E10 женский задним монтированием платы (резьба)

Пластиковый водонепроницаемый разъем : серия E10

5/8 "-27uns US Standard Vint

Тип структуры: Набор PCB Mount Mount Mount

Тип булавки: самка

Связание: резьба (t)

N Umber of Cores : 2, 3, 4, 5, 6, 7, 8pins

Путь завершения: печатная плата

Экранированный: нет

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Материал раковины ：	Термопластичный пластиковый PA66, Flame Martardand Grade: V-0
Контактный материал ：	Латунь/фосфор медный золото
Номер булавок ：	2-12 выводов ， Ток: высокий ток и низкий ток
Связание:	Теме (t); Байонет (б)
Путь завершения:	Печатная плата
Импеданс изоляции:	2000 МОм
Диаметр кабеля:	4,0 мм ~ 8,0 мм
Долговечность:	≥500 циклов
Применимая температура:	-40 ℃ ~ +105 ℃
Водонепроницаемый сорт:	IP67 ， IP68
Размер винта:	5/8 "-27uns

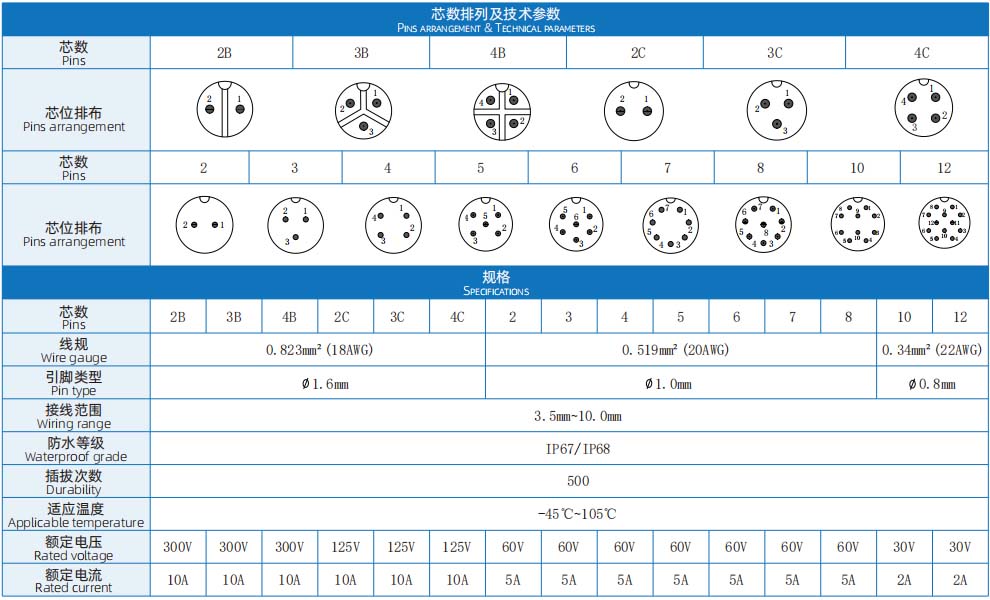

Электрические параметры E10

Электрическая схема

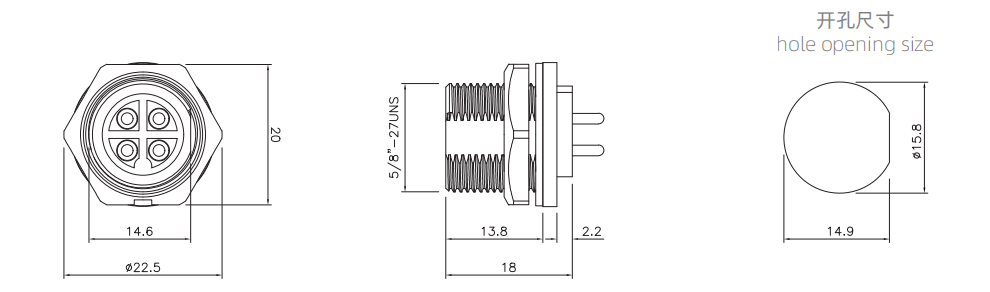

D Imension Bring

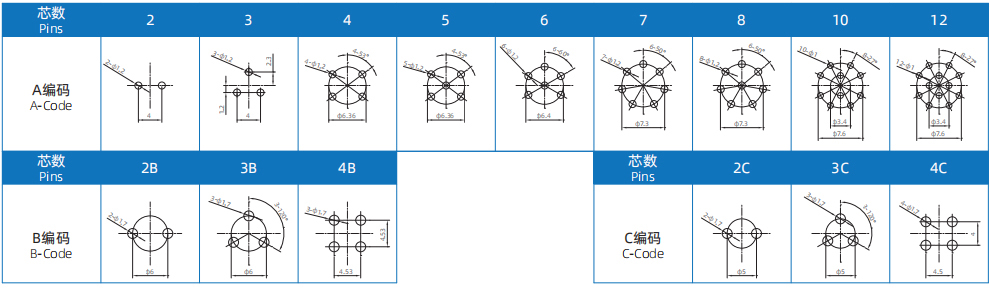

Расположение PINS E10

Заказ продукции

Название продукта	Оцененное напряжение	Рейтинг тока	P/N.	Штифт	3D скачать	2d скачать
E10 женский задним монтированием платы (резьба)	60 В	5A	E10T-S2-PPF	2
E10 женский задним монтированием платы (резьба)	60 В	5A	E10t-s3-ppf	3
E10 женский задним монтированием платы (резьба)	60 В	5A	E10t-s4-ppf	4
E10 женский задним монтированием платы (резьба)	60 В	5A	E10t-s5-ppf	5
E10 женский задним монтированием платы (резьба)	60 В	5A	E10t-s6-ppf	6
E10 женский задним монтированием платы (резьба)	60 В	5A	E10t-s7-ppf	7
E10 женский задним монтированием платы (резьба)	60 В	5A	E10t-s8-ppf	8
E10 женский задним монтированием платы (резьба)	300 В.	10а	E10t-s2b-ppf	2B
E10 женский задним монтированием платы (резьба)	300 В.	10а	E10t-s3b-ppf	3B
E10 женский задним монтированием платы (резьба)	300 В.	10а	E10T-S4B-PPF	4B
E10 женский задним монтированием платы (резьба)	125V	10а	E10T-S2C-PPF	2C
E10 женский задним монтированием платы (резьба)	125V	10а	E10T-S3C-PPF	3C
E10 женский задним монтированием платы (резьба)	125V	10а	E10T-S4C-PPF	4C

Загрузки

Каталог продукции	CAZN-Руководство по выбору продукции европейского стандарта
Руководство по разъему пропорционального клапана CAZN	Вид
Руководство по разъему датчика вибрации CAZN Zhengcheng	Вид
CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2	Вид
Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1	Вид
Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2	Вид
Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2	Вид
CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2	Вид
Специальный разъем CAZN Zhengcheng NMEA-N2023-1	Вид
Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1	Вид
CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия	Вид
CAZN-Специальный разъем пропорционального клапана 23-1-английская версия	Вид
CAZN-Разъемы для датчиков вибрации 23-1-английская версия	Вид

СВЯЖИТЕСЬ С НАМИ, ЧТОБЫ ПОЛУЧИТЬ БЕСПЛАТНЫЕ ОБРАЗЦЫ РАЗЪЕМОВ

Обычные продукты могут предоставить несколько бесплатных образцов для тестирования в соответствии с вашими потребностями,
а также могут предоставить индивидуальные характеристики и материалы в соответствии с вашими особыми потребностями.

Связаться с нами

СВЯЗАННЫЕ РЕШЕНИЯ

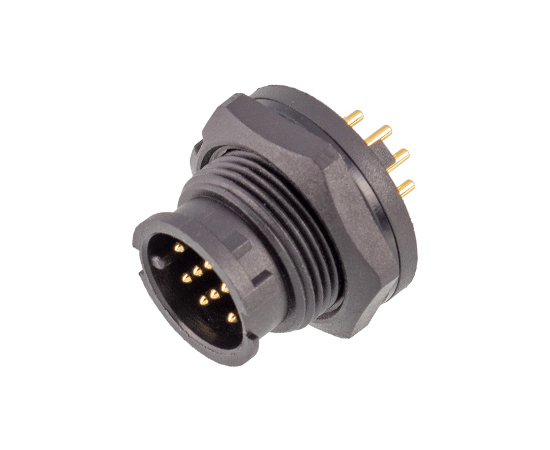

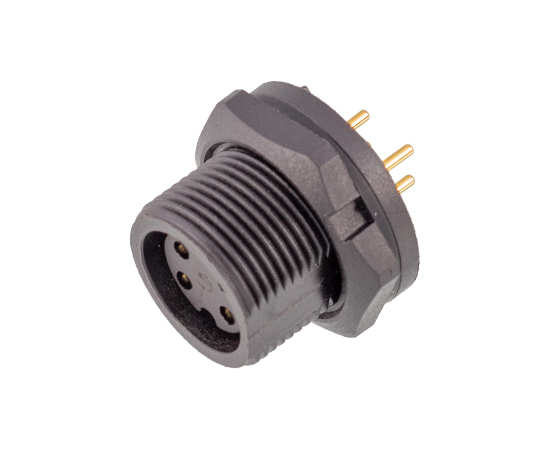

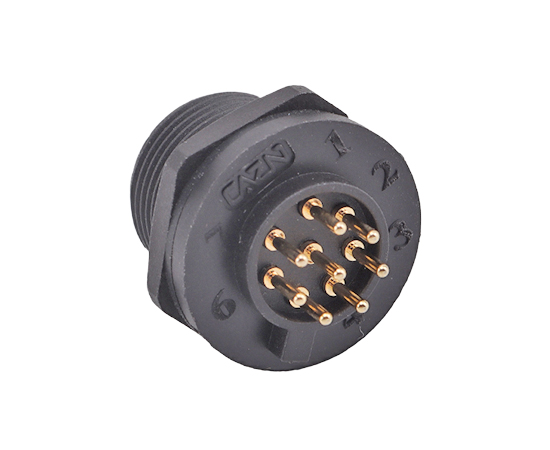

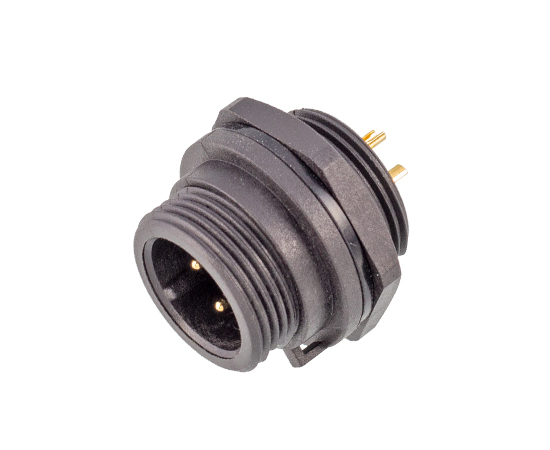

СОПУТСТВУЮЩИЕ ПРОДУКТЫ
