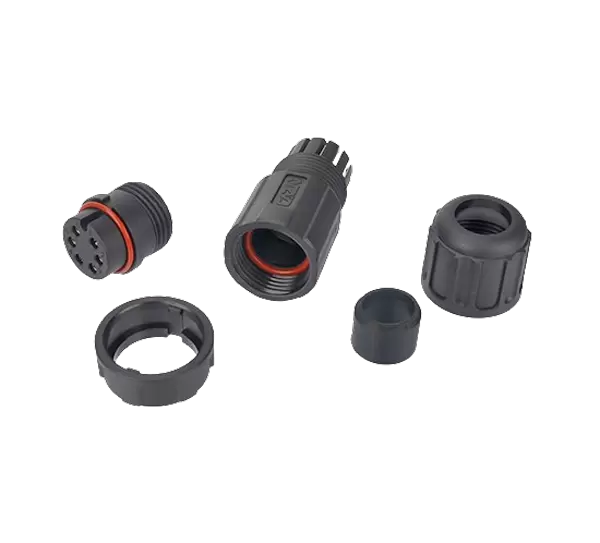

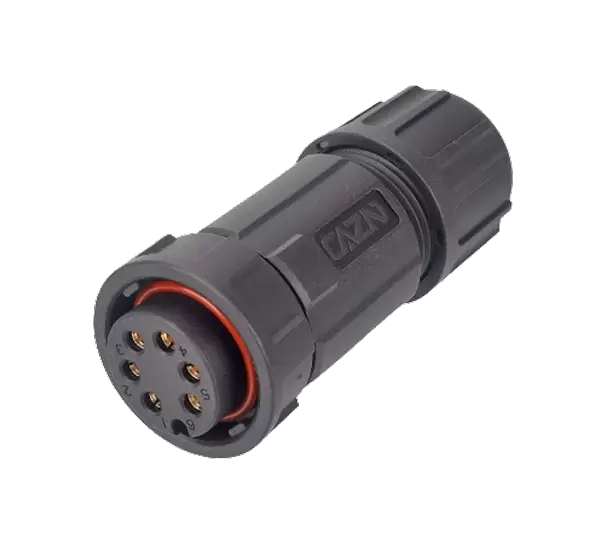

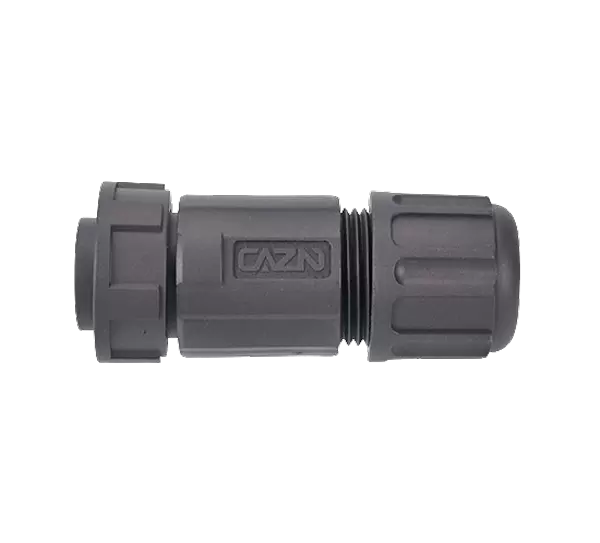

E16 Прямоугольная розетка с литой резьбой (байонет)
УЗНАТЬ БОЛЬШЕ
Главная / Продукты / Кабельный разъём типа E / E16 / E16, прямая розетка, устанавливаемая на месте (байонетный разъем)
E16
Пластиковый водонепроницаемый разъем/серия E16 Тип: Прямая вилка в сборе Пол: Гнездо Соединение: Байонетное (B) Соединение: Под пайку Количество жил: 2,3,4,5,6 7,18,20,21,22 контакта Экранированное: Нет сертификации : CE RoHS
Информация о продукте
MECHANICAL PARAMETERS
Механический параметр
| Материал корпуса: | Термопластичный пластик PA66, класс огнестойкости: V-0. |
| Контактный материал: | Медь позолоченная |
| Соединение: | Штык(Б) |
| Способ прекращения: | Припой |
| Припой: | ≥500 циклов |
| Сопротивление изоляции: | ≥2000мОм |
| Применимая температура: | -40℃ ~ +105℃ |
| Диапазон проводки: | 6,0 мм~13,0 мм |
| Водонепроницаемый класс: | IP67, IP68 |
| Технические характеристики: | 1"-20UNEF |
| Номинальный ток: | 250~600В переменного/постоянного тока |

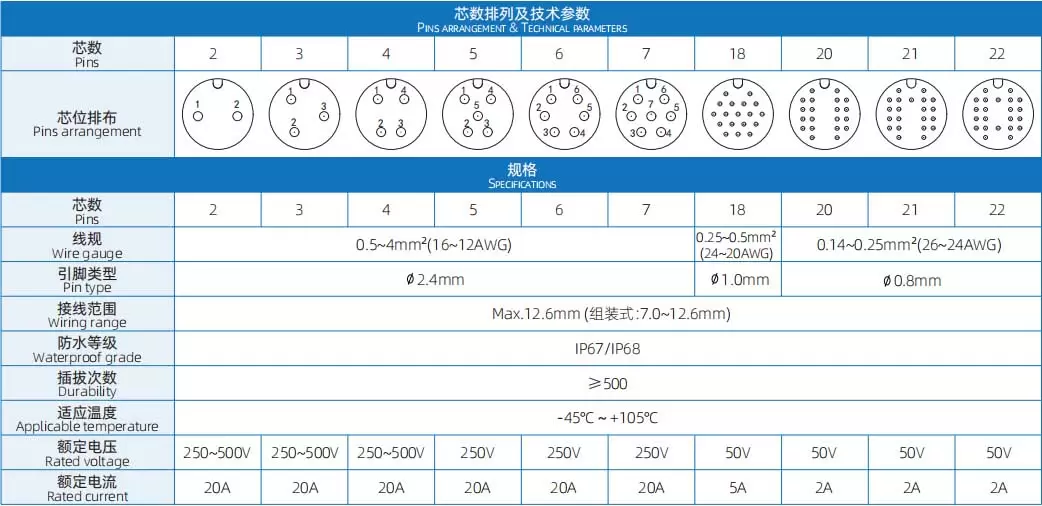

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Электрическая схема

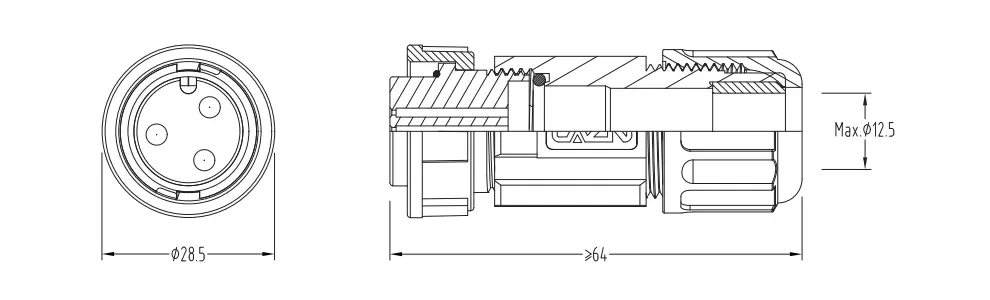

Размеры
Заказ продукции
| Название продукта | Булавки | Артикул | 3D-загрузка | 2D-загрузка |
| E16, прямая розетка, устанавливаемая на месте (байонетный разъем) | 2 | E16B-S2-PWA12.5 | ||
| E16, прямая розетка, устанавливаемая на месте (байонетный разъем) | 3 | E16B-S3-PWA12.5 | ||
| E16, прямая розетка, устанавливаемая на месте (байонетный разъем) | 4 | E16B-S4-PWA12.5 | ||
| E16, прямая розетка, устанавливаемая на месте (байонетный разъем) | 5 | E16B-S5-PWA12.5 | ||
| E16, прямая розетка, устанавливаемая на месте (байонетный разъем) | 6 | E16B-S6-PWA12.5 | ||
| E16, прямая розетка, устанавливаемая на месте (байонетный разъем) | 7 | E16B-S7-PWA12.5 | ||
| E16, прямая розетка, устанавливаемая на месте (байонетный разъем) | 18 | E16B-S18-PWA12.5 | ||
| E16, прямая розетка, устанавливаемая на месте (байонетный разъем) | 20 | E16B-S20-PWA12.5 | ||
| E16, прямая розетка, устанавливаемая на месте (байонетный разъем) | 21 | E16B-S21-PWA12.5 | ||
| E16, прямая розетка, устанавливаемая на месте (байонетный разъем) | 22 | E16B-S22-PWA12.5 |
