EDB1 Plug

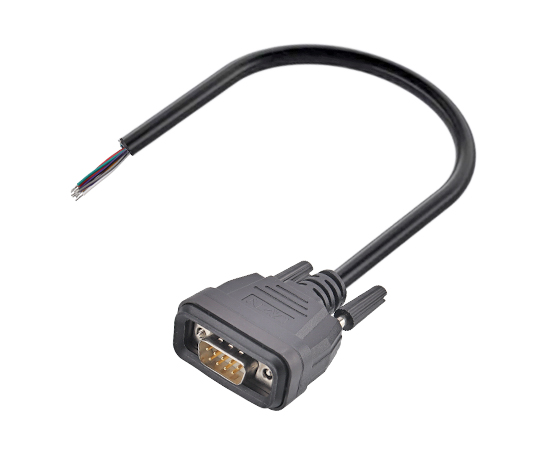

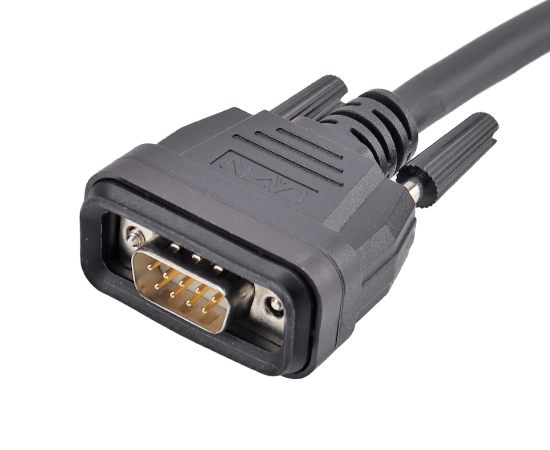

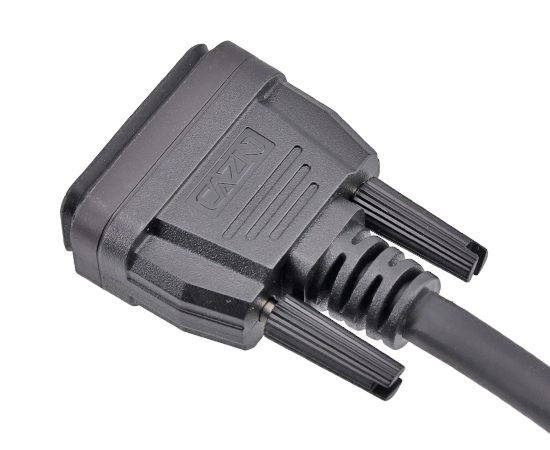

EDB1- Прямой штекерный разъем с литой резьбой

EDB1- Прямой штекерный разъем с литой резьбой

Пластиковый водонепроницаемый соединитель: серия EDB

Тип конструкции: прямая литая заглушка

Пол: Мужской

Количество ядер: 9, 15H, 2W2, 2W2C, 5W1 контакты

Экранированный: Да/НЕТ

Сертификация: CE, RoHS

Булавки:
9 15ч
Кодекс продавца:
E-DB1-M9-MWA-1PV-S

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Номинальный ток：	10А/20А/30А/40А
Номинальное напряжение：	1000 В
Выдерживаемое напряжение：	500 В
Сопротивление изоляции：	5000 МОм
Контактное сопротивление：	10 мОм
Сила вытягивания и отсоединения:	Продукция соответствует IEC60807-3
Связанная проводка：	8мм~14мм
Прочность：	≥500(циклов)
Применимая температура:	55℃ ~ +105℃
Размер продукта：	Размер 1, 2, 3, 4 с четырьмя различными размерами корпуса
Степень водонепроницаемости:	IP65/IP67

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

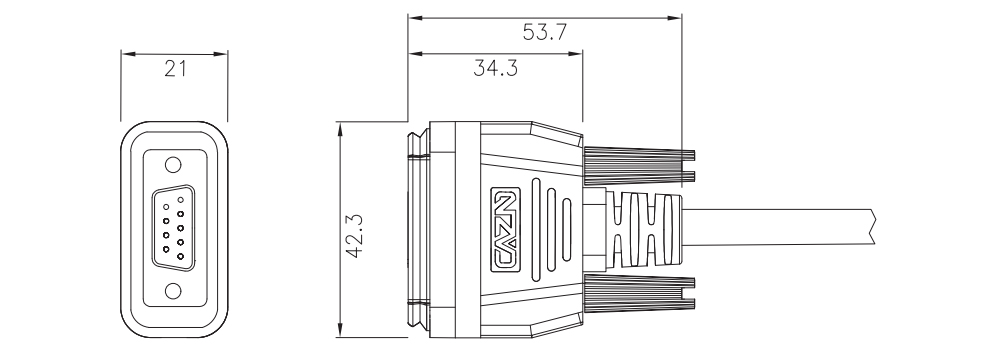

ЧЕРТЕЖ РАЗМЕРОВ

Заказ продукции

Название продукта

Булавки

Макс Пи

Калибр провода

Номинальный ток

Модель-экранированная

3D-загрузка

2D-загрузка

EDB1-Прямой штекерный разъем с литой резьбой

20 AWG

5А

EDB1-M9-MWA-xPV-S

EDB1-Прямой штекерный разъем с литой резьбой

15ч

20 AWG

5А

EDB1-M15H-MWA-xPV-S

*Если вам необходимо заказать другой вариант размещения или провод, обратитесь в службу поддержки клиентов.
