Эдб1 сокет

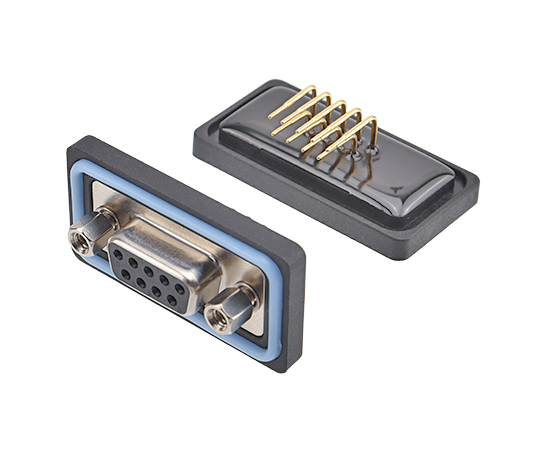

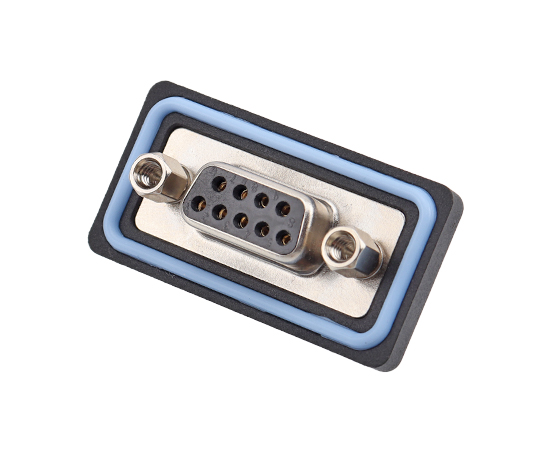

Женский сокет EDB1 (PCB)

Пластиковый водонепроницаемый разъем ： Серия EDB

Тип структуры: угловая женская розетка

Пол: женщина

Завершение: печатная плата

Количество ядер: 9, 15H, 2W2, 2W2C, 5W1 PINS

ЭКСЕТИРОВАН: Да/Нет

Сертификация: CE 、 Rohs

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Оцененный ток:	10a/20a/30a/40a
Оцененное напряжение ：	1000 В.
Противостоять напряжению ：	500 В.
Сопротивление изоляции:	5000 МОм
Сопротивление контакта:	10 МОм
Потягивание и отключение силы:	Продукты соответствуют IEC60807-3
Связанная с проводкой ：	8 мм ~ 14 мм
Долговечность:	≥500 (циклы)
Применимая температура:	55 ℃ ~ +105 ℃
Размер продукта:	Size1, 2, 3, 4 с четырьмя разными размерами оболочки
Водонепроницаемая оценка:	IP65/IP67

Электрические параметры

Электрическая схема

D Imension Bring

Заказ продукции

Название продукта	Штифт	Макс пи Проводной датчик	Рейтинг тока	Модель защищен	3D скачать	2d скачать
Женский сокет EDB1 (PCB)	9	20 AWG	5A	E-db1-f9-ppl-n
EDB1- Угловая женская розетка (PCB)	15 часов	20 AWG	5A	E-DB1-F15H-PPL-N
EDB1- Угловая женская розетка (PCB)	2W2	10 AWG	20А	E-DB1-F2W2-PPL10-N
EDB1- Угловая женская розетка (PCB)	2W2C	10 AWG	20А	E-DB1-F2W2C-PPL10-N
EDB1- Угловая женская розетка (PCB)	5W1	10 AWG	20А	E-DB1-F5W1-PPL10-N

*Если необходимо заказать другую коллокацию или проволоку, проконсультируйтесь с обслуживанием клиентов
