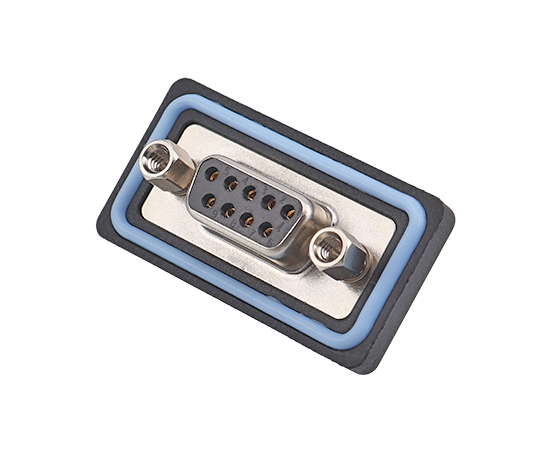

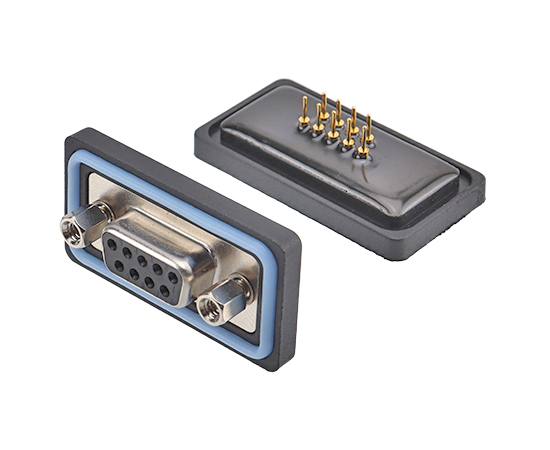

EDB1-Прямая розетка (печатная плата)

Пластиковый водонепроницаемый соединитель: серия EDB

Тип конструкции: Прямой гнездовой разъем

Пол: Женский

Окончание：печатная плата

Количество ядер: 9, 15H, 2W2, 2W2C, 5W1 контакты

Экранированный: Да/НЕТ

Сертификация: CE, RoHS

Булавки:
9 2W2 2W2C 5W1
Кодекс продавца:
E-DB1-F9-PPA-N

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Номинальный ток：	10А/20А/30А/40А
Номинальное напряжение：	1000 В
Выдерживаемое напряжение：	500 В
Сопротивление изоляции：	5000 МОм
Контактное сопротивление：	10 мОм
Сила вытягивания и отсоединения:	Продукция соответствует IEC60807-3
Связанная проводка：	8мм~14мм
Прочность：	≥500(циклов)
Применимая температура:	55℃ ~ +105℃
Размер продукта：	Размер 1, 2, 3, 4 с четырьмя различными размерами корпуса
Степень водонепроницаемости:	IP65/IP67

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

ЧЕРТЕЖ РАЗМЕРОВ

Заказ продукции

Название продукта	Булавки	Макс Пи Калибр провода	Номинальный ток	Модель-экранированная	3D-загрузка	2D-загрузка
EDB1-Прямая розетка (печатная плата)	9	20 AWG	5А	E-DB1-F9-PPA-N
EDB1- Прямой гнездовой разъем ( печатная плата )	2W2	10 AWG	20А	E-DB1-F2W2-PPA10-N
EDB1- Прямой гнездовой разъем ( печатная плата )	2W2C	10 AWG	20А	E-DB1-F2W2C -PPA 10-N
EDB1- Прямой гнездовой разъем ( печатная плата )	5W1	10 AWG	20А	E-DB1-F5W1- PPA 10-N

*Если вам необходимо заказать другой вариант размещения или провод, обратитесь в службу поддержки клиентов.
