EDB3 Plug

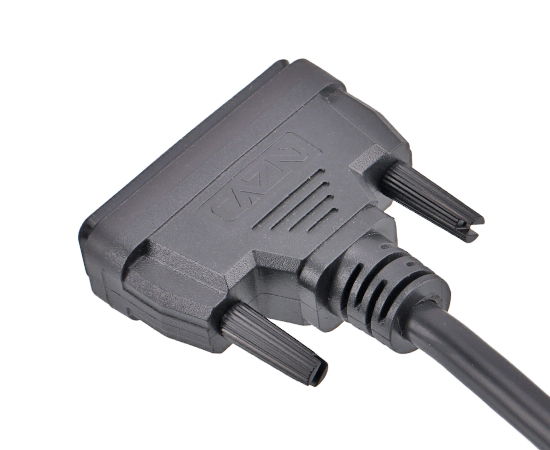

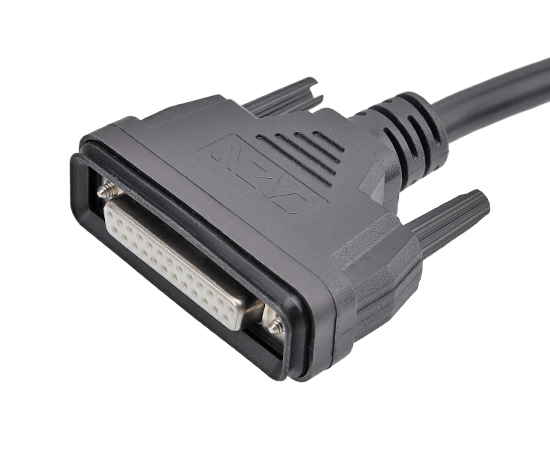

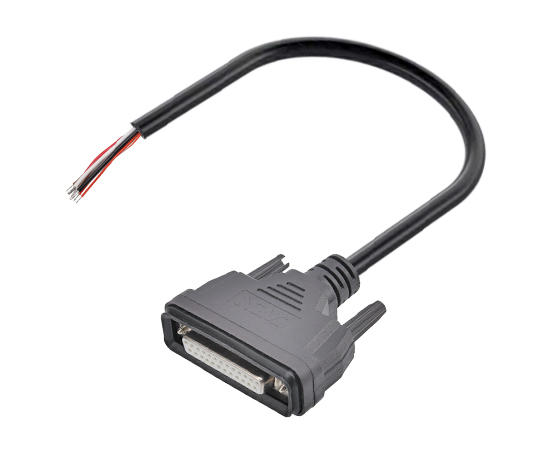

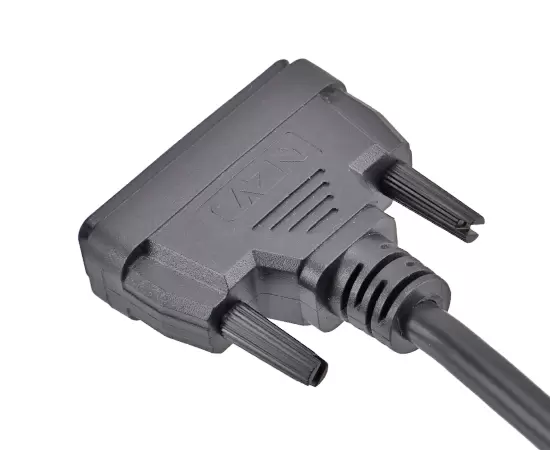

EDB3 - прямая розетка с литой вилкой

Пластиковый водонепроницаемый соединитель: серия EDB

Тип конструкции: прямая литая заглушка

Пол: Женский

Количество ядер: 25, 44H, 5W5, 9W4, 13W3, 17W2, 21W1 штырьки

Экранированный: Да/НЕТ

Сертификация: CE, RoHS

Булавки:
25 44ч
Кодекс продавца:
E-DB3-F25-MWA-1PV-S

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Номинальный ток：	10А/20А/30А/40А
Номинальное напряжение：	1000 В
Выдерживаемое напряжение：	500 В
Сопротивление изоляции：	5000 МОм
Контактное сопротивление：	10 мОм
Сила вытягивания и отсоединения:	Продукция соответствует IEC60807-3
Связанная проводка：	8мм~14мм
Прочность：	≥500(циклов)
Применимая температура:	55℃ ~ +105℃
Размер продукта：	Размер 1, 2, 3, 4 с четырьмя различными размерами корпуса
Степень водонепроницаемости:	IP65/IP67

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

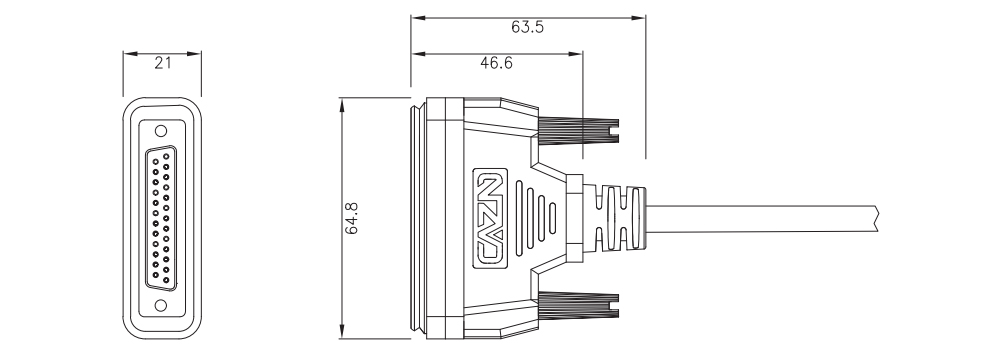

ЧЕРТЕЖ РАЗМЕРОВ

Заказ продукции

Название продукта

Булавки

Макс Пи

Калибр провода

Номинальный ток

Модель-экранированная

3D-загрузка

2D-загрузка

EDB3-Прямой женский литой штекер

20 AWG

5А

E-DB3-F25-MWA-1PV-S

EDB3-Прямой женский литой штекер

44ч

20 AWG

5А

E-DB3-F44H-MWA-1PV-S

*Если вам необходимо заказать другой вариант размещения или провод, обратитесь в службу поддержки клиентов.
