Главная / Продукты / Кабельный разъём типа E / E-DB / EDB3 сокет / EDB3-Прямое гнездо (печатная плата, штифт)

ПРОДУКТОВЫЙ ЦЕНТР

EDB3 сокет

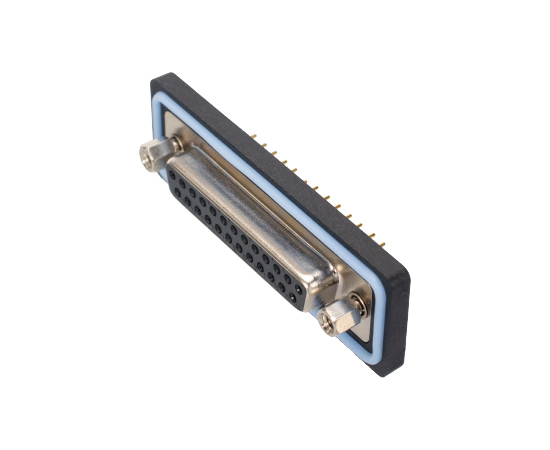

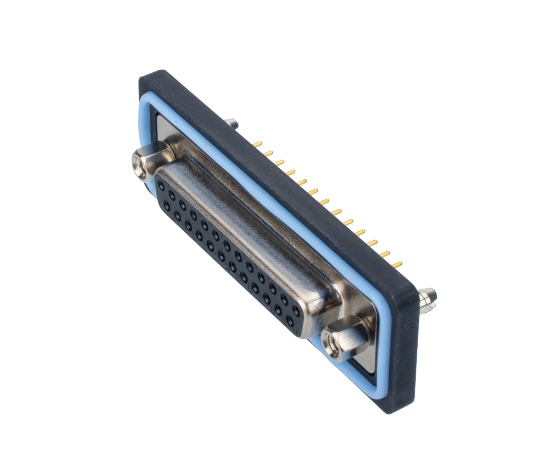

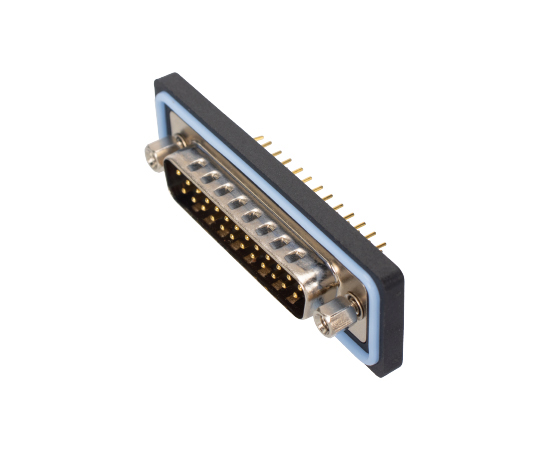

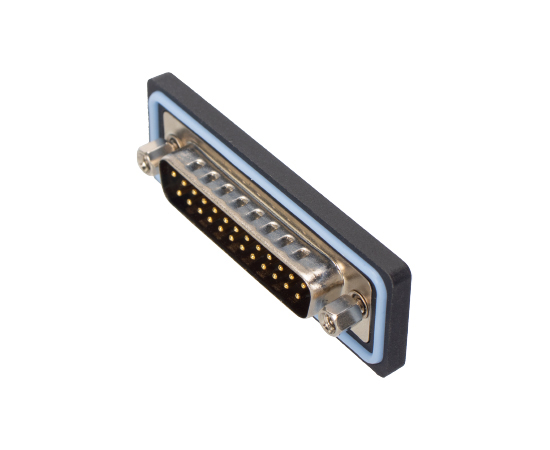

EDB3-Прямое гнездо (печатная плата, штифт)

Пластиковый водонепроницаемый соединитель: серия EDB

Тип конструкции: Прямой гнездовой разъем

Пол: Женский

Оконцовка：PCB+Peg

Количество ядер: 25, 44H, 5W5, 9W4, 13W3, 17W2, 21W1 штырьки

Экранированный: Да/НЕТ

Сертификация: CE, RoHS

Булавки:
25 44ч 5W5 9W4 13W3 17W2 21W1
Кодекс продавца:
E-DB3-F25-PPA-DW-N

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Номинальный ток：	10А/20А/30А/40А
Номинальное напряжение：	1000 В
Выдерживаемое напряжение：	500 В
Сопротивление изоляции：	5000 МОм
Контактное сопротивление：	10 мОм
Сила вытягивания и отсоединения:	Продукция соответствует IEC60807-3
Связанная проводка：	8мм~14мм
Прочность：	≥500(циклов)
Применимая температура:	55℃ ~ +105℃
Размер продукта：	Размер 1, 2, 3, 4 с четырьмя различными размерами корпуса
Степень водонепроницаемости:	IP65/IP67

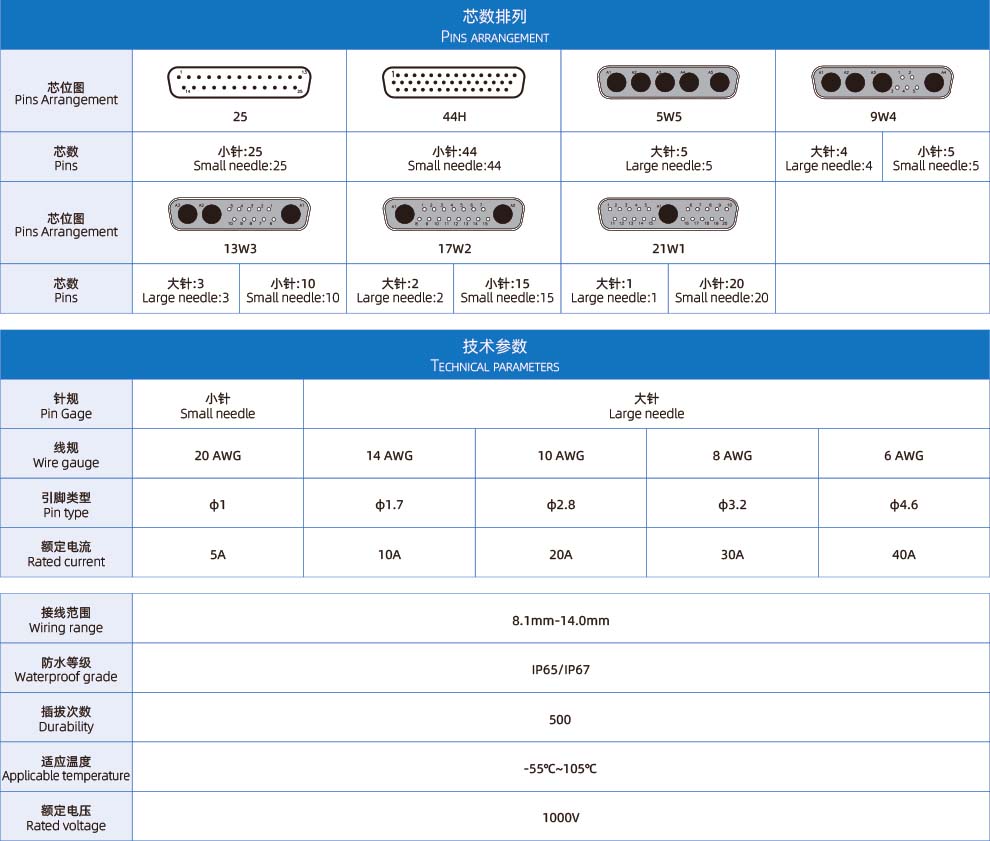

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

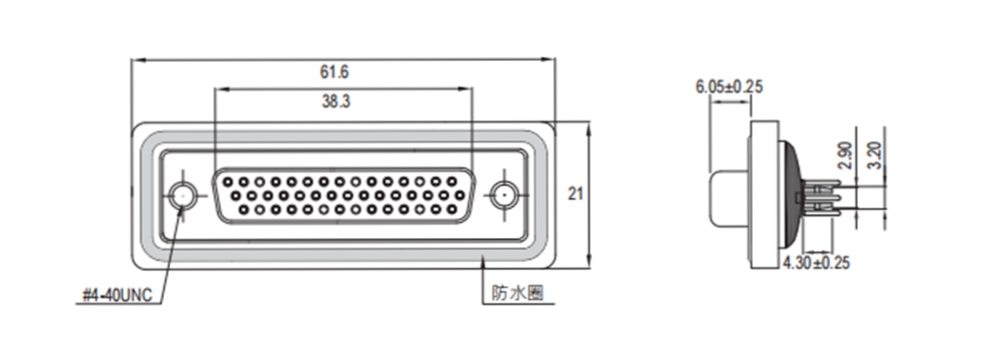

ЧЕРТЕЖ РАЗМЕРОВ

Заказ продукции

Название продукта	Булавки	Макс Пи Калибр провода	Номинальный ток	Модель-экранированная	3D-загрузка	2D-загрузка
EDB3-Прямое гнездо (печатная плата, штифт)	25	20 AWG	5А	E-DB3-F25-PPA-DW-N
EDB3-Прямое гнездо ( печатная плата, штифт)	44ч	20 AWG	5А	E-DB3-F44H-PPA-DW-N
EDB3- Прямой гнездовой разъем (печатная плата, штифт)	5W5	10 AWG	20А	E-DB3-F5W5-PPA10-DW-N
EDB3- Прямой гнездовой разъем (печатная плата, штифт)	9W4	10 AWG	20А	E-DB3-F9W4- PPA10-DW-N
EDB3- Прямой гнездовой разъем (печатная плата, штифт)	13W3	10 AWG	20А	E-DB3-F13W3- PPA10-DW-N
EDB3- Прямой гнездовой разъем (печатная плата, штифт)	17W2	10 AWG	20А	E-DB3-F17W2- PPA10-DW-N
EDB3- Прямой гнездовой разъем (печатная плата, штифт)	21W1	10 AWG	20А	E-DB3-F21W1- PPA10-DW-N

*Если вам необходимо заказать другой вариант размещения или провод, обратитесь в службу поддержки клиентов.
