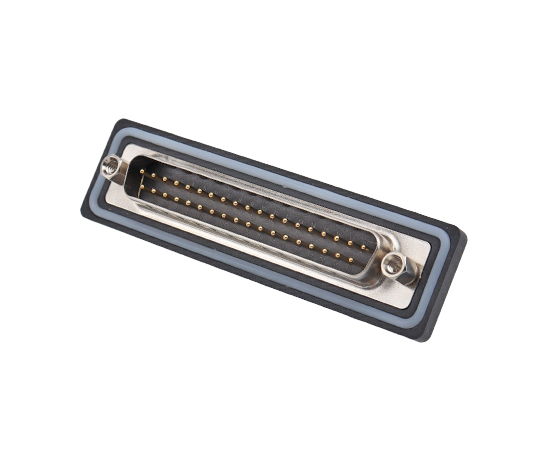

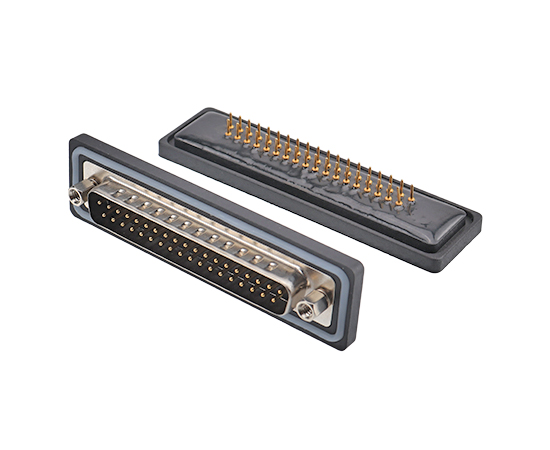

EDB4-Прямой штекерный разъем (печатная плата, штифт)
УЗНАТЬ БОЛЬШЕ
Главная / Продукты / Кабельный разъём типа E / E-DB / EDB4 сокет / EDB4-Прямой штекерный разъем (печатная плата)
EDB4 сокет
Пластиковый водонепроницаемый соединитель: серия EDB
Тип конструкции: Прямой штекерный разъем
Пол: Мужской
Окончание：печатная плата
Количество ядер: 37, 62H, 8W8, 13W6, 21W4, 25W3, 27W2 штырьки
Экранированный: Да/НЕТ
Сертификация: CE, RoHS
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Номинальный ток： | 10А/20А/30А/40А |
| Номинальное напряжение： | 1000 В |
| Выдерживаемое напряжение： | 500 В |
| Сопротивление изоляции： | 5000 МОм |
| Контактное сопротивление： | 10 мОм |
| Сила вытягивания и отсоединения: | Продукция соответствует IEC60807-3 |
| Связанная проводка： | 8мм~14мм |
| Прочность： | ≥500(циклов) |
| Применимая температура: | 55℃ ~ +105℃ |
| Размер продукта： | Размер 1, 2, 3, 4 с четырьмя различными размерами корпуса |
| Степень водонепроницаемости: | IP65/IP67 |
Электрическая схема

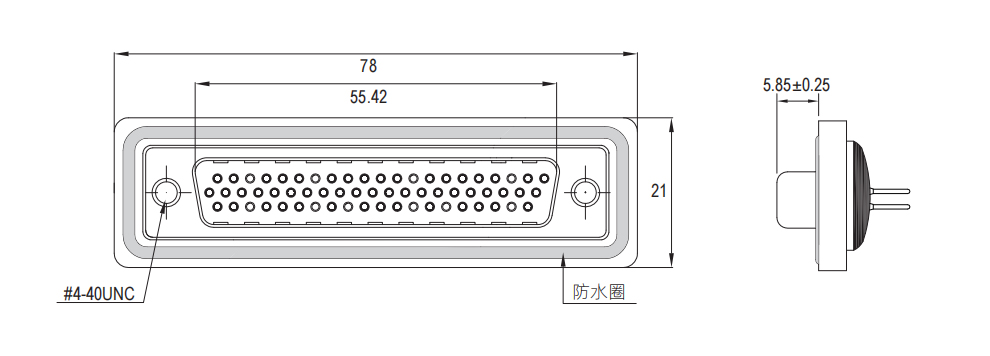

ЧЕРТЕЖ РАЗМЕРОВ
Заказ продукции
| Название продукта | Булавки | Макс Пи Калибр провода | Номинальный ток | Модель-экранированная | 3D-загрузка | 2D-загрузка |
EDB4-Прямой штекерный разъем (печатная плата) | 37 | 20 AWG | 5А | E-DB4-M37-PPA-N | ||
| EDB4- Прямой штекерный разъем (печатная плата) | 8W8 | 10 AWG | 20А | E-DB4-M8W8-PPA10-N | ||
| EDB4- Прямой штекерный разъем (печатная плата) | 13W6 | 10 AWG | 20А | E-DB4-M13W6-PPA10-N | ||
| EDB4- Прямой штекерный разъем (печатная плата) | 21W4 | 10 AWG | 20А | E-DB4-M21W4-PPA10-N | ||
| EDB4- Прямой штекерный разъем (печатная плата) | 25W3 | 10 AWG | 20А | E-DB4-M25W3-PPA10-N | ||
| EDB4- Прямой штекерный разъем (печатная плата) | 27W2 | 10 AWG | 20А | E-DB4-M27W2-PPA10-N |
*Если вам необходимо заказать другой вариант размещения или провод, обратитесь в службу поддержки клиентов.
