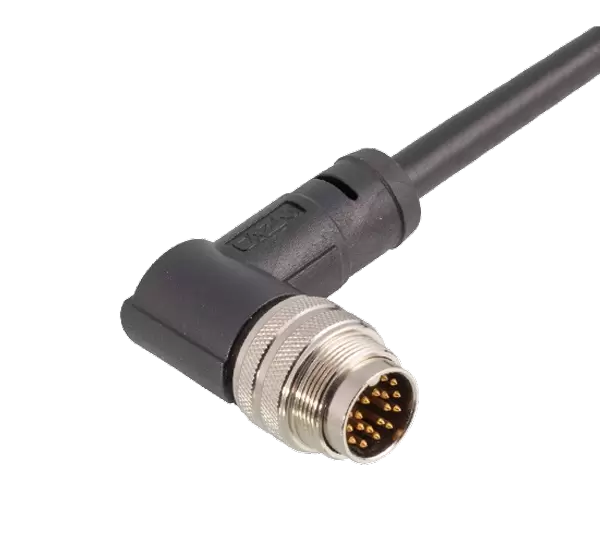

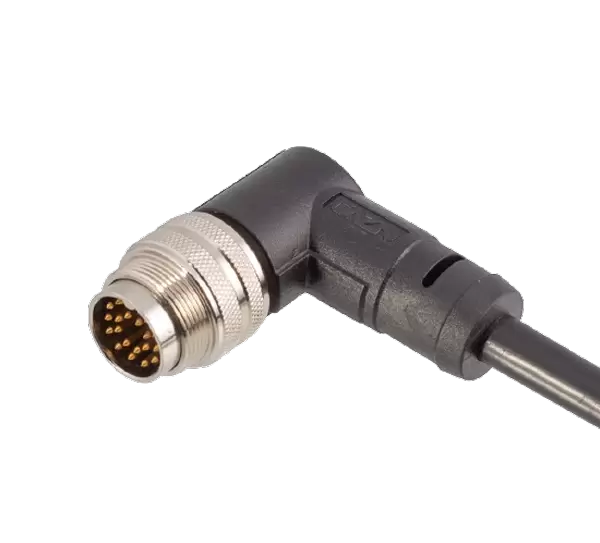

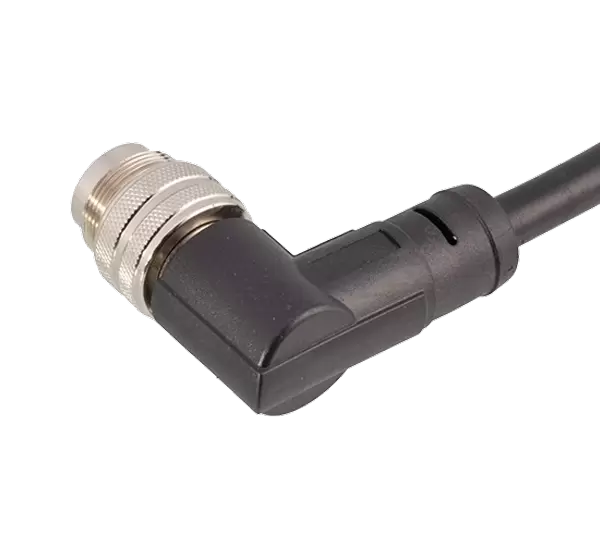

Главная / Продукты / Круговой разъем / M16 / Угловая формованная вилка M16 с наружной резьбой
M16
Разъем европейского стандарта серии M16. Тип конструкции: Угловая формованная вилка. Тип контакта: Штекер. Количество контактов: 2,3,4,5,6,7,8,12,14,16,19,24 контакта. Способ подключения: Экран под пайку: Да /НЕТ Сертификация: CE,RoHS,UL,
Информация о продукте
MECHANICAL PARAMETERS
МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ
| Материал корпуса: | Никелированная латунь/цинковый сплав/никелированная латунь |
| Материал изолятора: | ПА66 |
| Уплотнительный материал: | Эпоксидная смола/резина |
| Контактный материал: | Латунь/Фосфористая медь, позолоченная |
| Формовочный материал: | ТПУ/ПВХ |
| Диапазон проводки: | PG7: 4~6 мм; ПГ9: 6~8 мм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность: | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Водонепроницаемый класс: | IP65/IP67 |

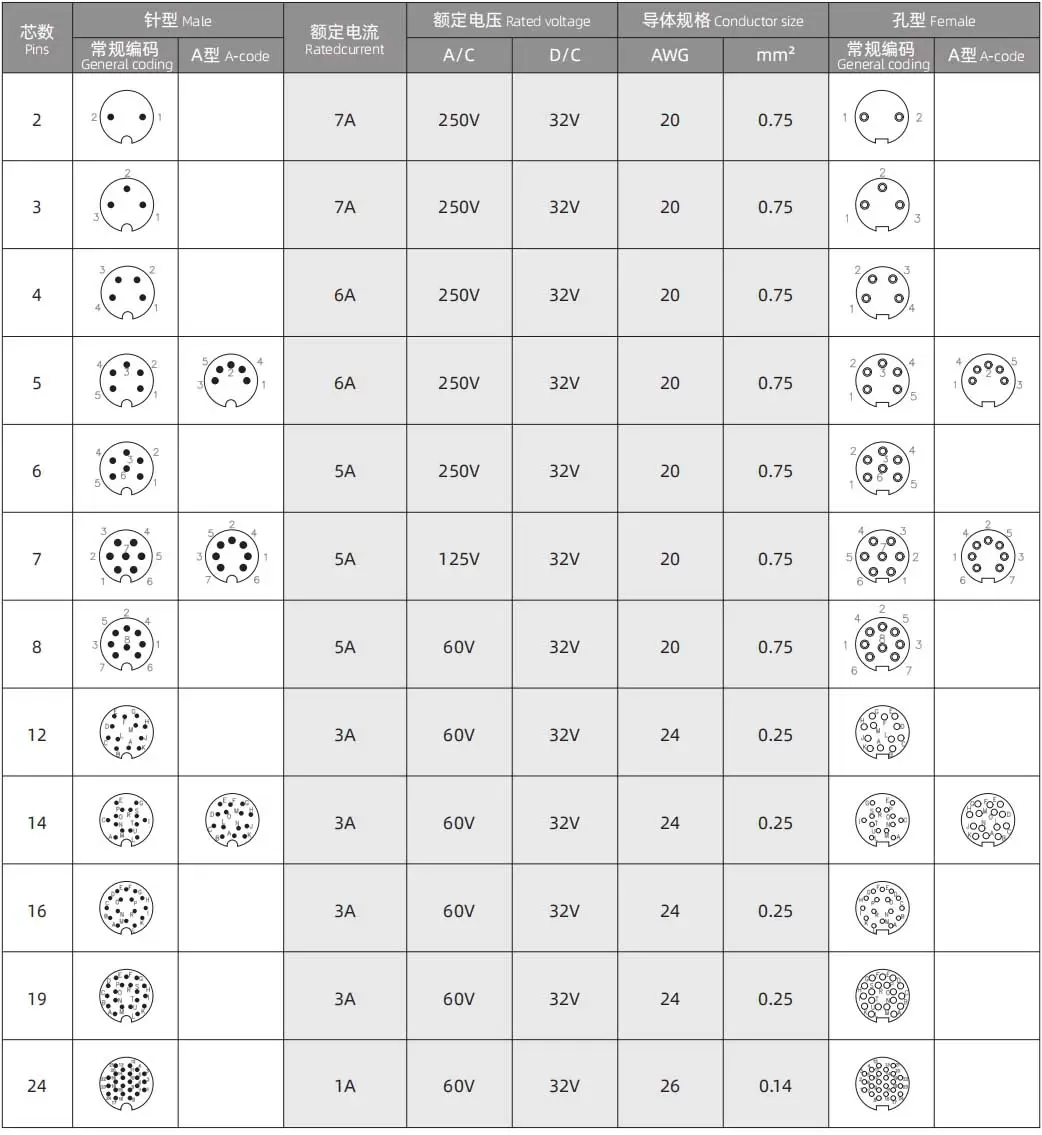

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M16
Электрическая схема

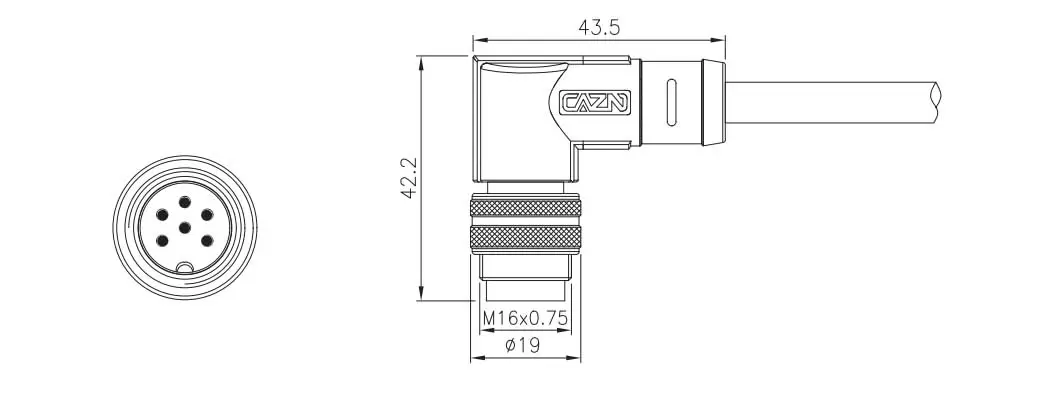

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
Заказ продукции
| Название продукта | Модель(экранированный) | Модель (неэкранированная) | Булавки | 3DСкачать | 2DСкачать |
| Угловая вилка M16 с формованной вилкой, 2 контакта, xxM-PVC | M16-P2-MWD-xxPV-S | M16-P2-MWD-xxPV | 2 |
| Экранированный/Неэкранированный |
| Угловая вилка M16 с формованной вилкой, 3 контакта, xxM-PVC | M16-P3-MWD-xxPV-S | M16-P3-MWD-xxPV | 3 |
|
|
| Угловая вилка M16 с формованной вилкой, 4 контакта, xxM-PVC | M16-P4-MWD-xxPV-S | M16-P4-MWD-xxPV | 4 |
|
|
| Угловая вилка M16 с формованной вилкой, 5 контактов-xxM-PVC | M16-P5-MWD-xxPV-S | M16-P5-MWD-xxPV | 5 |
|
|
| Угловая вилка M16 с формованной вилкой, 6 контактов-xxM-PVC | M16-P6-MWD-xxPV-S | M16-P6-MWD-xxPV | 6 |
|
|
| Угловая вилка M16 с формованной вилкой, 7 контактов-xxM-PVC | M16-P7-MWD-xxPV-S | M16-P7-MWD-xxPV | 7 |
|
|
| Угловая вилка M16 с формованной вилкой, 8 контактов-xxM-PVC | M16-P8-MWD-xxPV-S | M16-P8-MWD-xxPV | 8 |
|
|
| Угловая вилка M16 с формованной вилкой, 12 контактов-xxM-PVC | M16-P12-MWD-xxPV-S | M16-P12-MWD-xxPV | 12 |
|
|
| Угловая вилка M16 с формованной вилкой, 14 контактов-xxM-PVC | M16-P14-MWD-xxPV-S | M16-P14-MWD-xxPV | 14 |
|
|
| Угловая вилка M16 с формованной вилкой, 16 контактов-xxM-PVC | M16-P16-MWD-xxPV-S | M16-P16-MWD-xxPV | 16 |
|
|
| Угловая вилка M16 с формованной вилкой, 19 контактов-xxM-PVC | M16-P19-MWD-xxPV-S | M16-P19-MWD-xxPV | 19 |
|
|
| Угловая вилка M16 с формованной вилкой, 24 контакта, xxM-PVC | M16-P24-MWD-xxPV-S | M16-P24-MWD-xxPV | 24 |
|
|
| Угловая вилка M16 с формованной вилкой-5APins-xxM-PVC | M16-P5A-MWD-xxPV-S | M16-PA-MWD-xxPV | 5А |
|
|
| Угловая вилка M16 с формованной вилкой-7APins-xxM-PVC | M16-P7A-MWD-xxPV-S | M16-P7A-MWD-xxPV | 7А |
|
|
| Угловая вилка M16 с формованной вилкой-14APins-xxM-PVC | M16-P14A-MWD-xxPV-S | M16-P14A-MWD-xxPV | 14А |
|
|
* Если вам нужно выбрать другой провод, обратитесь в службу поддержки клиентов.
