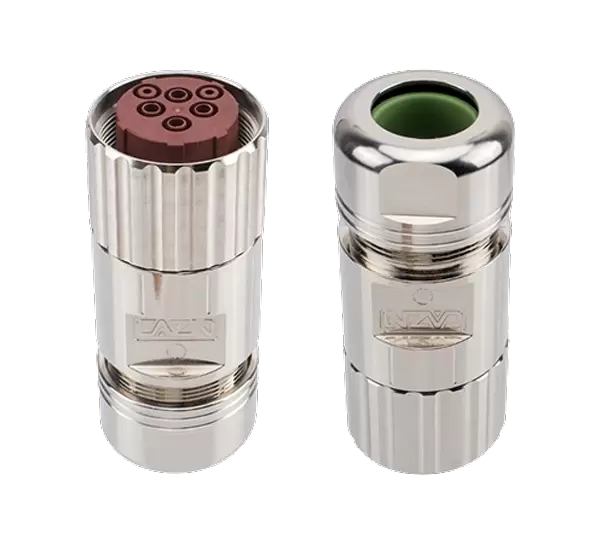

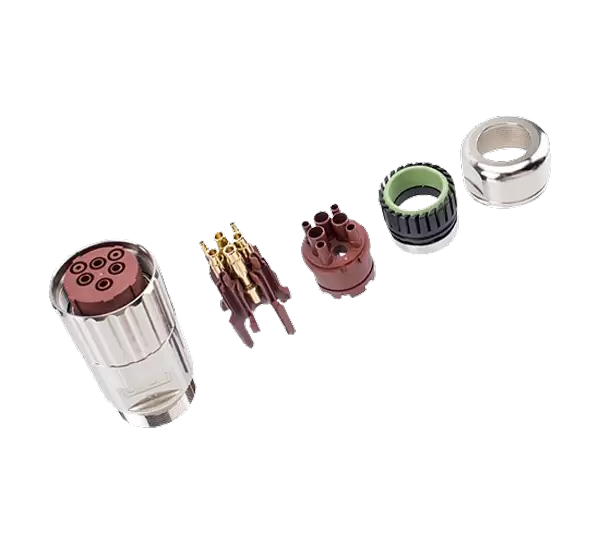

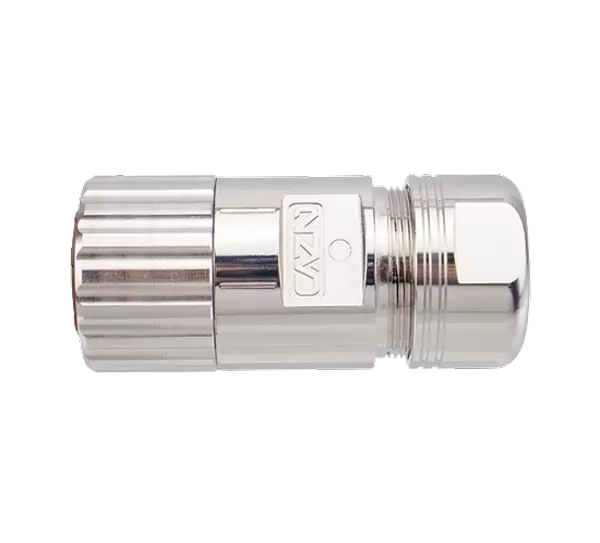

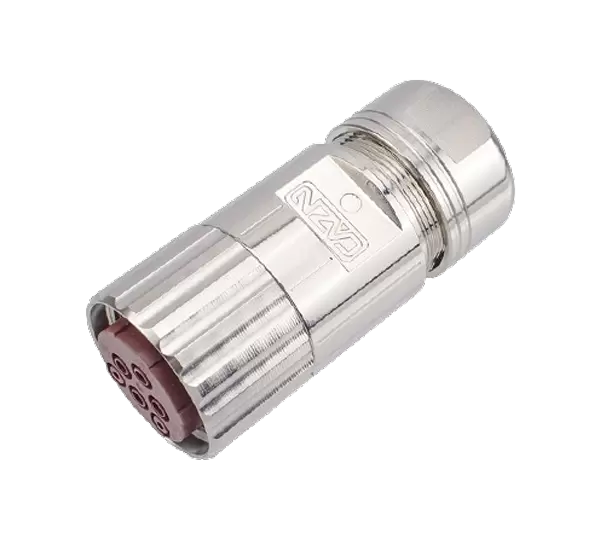

M40 Сигнальная прямая внутренняя металлическая вилка в сборе (обжимная)

M40 Сигнальная прямая внутренняя металлическая вилка в сборе (обжимная)

Разъем европейского стандарта серии M40 Тип конструкции: металлическая вилка Тип контакта: гнездовой Тип контактов: 6,8 контактов Способ подключения: обжим Экран: Да Сертификация: CE, RoHS, UL, Стандарт: IEC 61076-2-101

Pins:
6 8
Screw thread:
M40
Wiring length:
No wiring

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Материал корпуса	Никелирование латуни/никель цинкового сплава/PA+GF
Изоляционный материал	ПА66 УЛ 94-В0
Уплотнительный материал	Резина
Контактный материал	Латунь позолоченная
Связь	Обжим
Диапазон проводки	9~14 мм
Контактное сопротивление	≤1 мОм
Долговечность	≥50 циклов
Применимая температура	-40℃ ~ +125℃
Водонепроницаемый	IP67

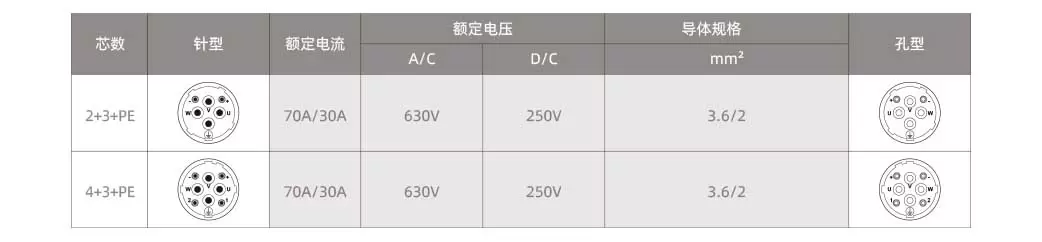

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

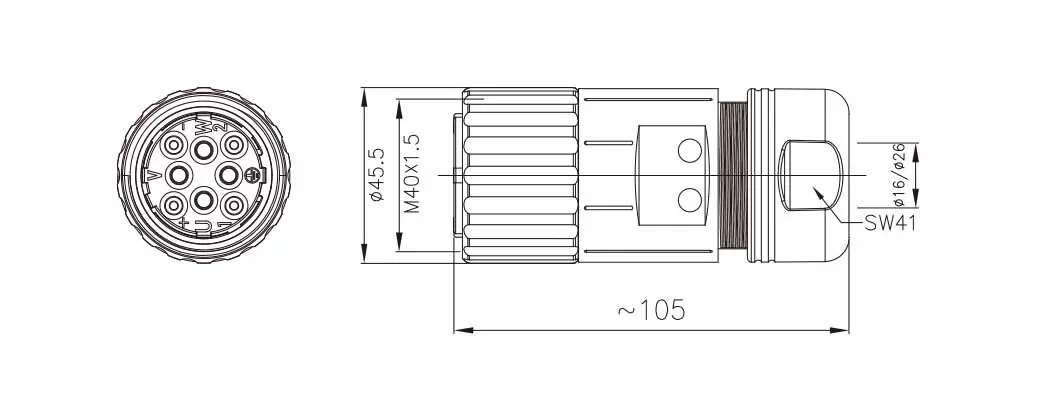

ИЗМЕРЕНИЕ

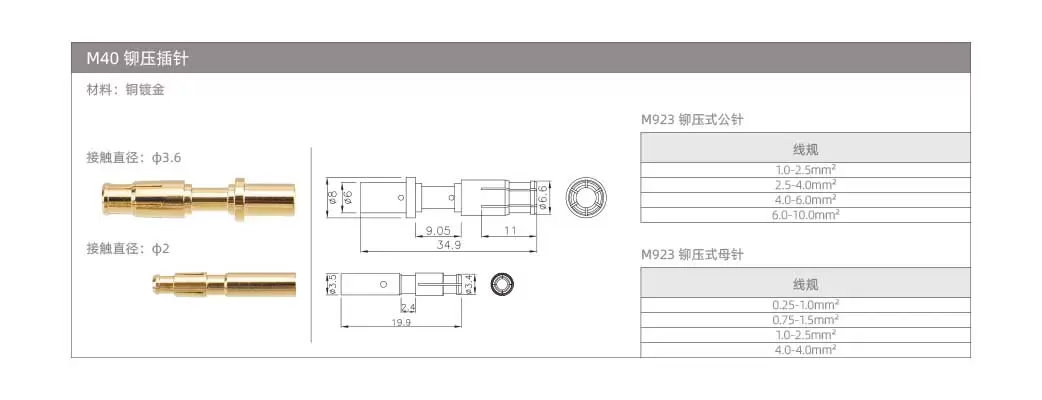

ТАБЛИЦА ПАРАМЕТРОВ ПИН-кода

ОПРЕДЕЛЕНИЕ ПРОВОДКИ

Заказ продукции

Название продукта	Название продукта	Номер контакта	3DСкачать	2DСкачать
M40 прямая внутренняя металлическая вилка в сборе, обжимная, 6 контактов	M40-S6P-GCA	2+3+ПЭ		↓
M40, прямая металлическая розетка в сборе, обжимной разъем, 8 контактов	M40-S8P-GCA	4+3+ПЭ		↓
