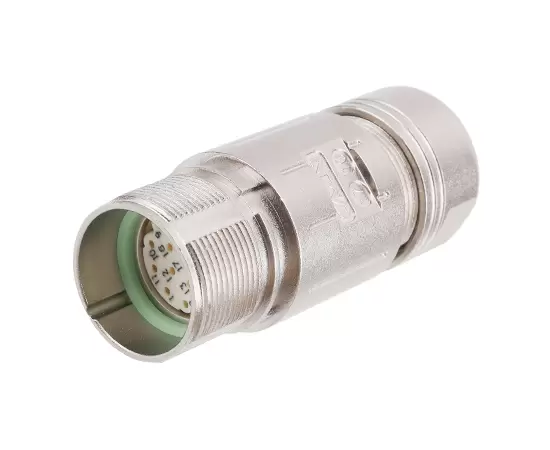

M623 Сигнальная прямая ответная розетка металлическая собранная вилка (обжимная)
УЗНАТЬ БОЛЬШЕ
Главная / Продукты / Круговой разъем / M23 / M623 Сигнальная заглушка / M623 Сигнальный прямой штекер металлический собранный (обжимной)
M623 Сигнальная заглушка
Разъем европейского стандарта: серия M23, тип сигнала

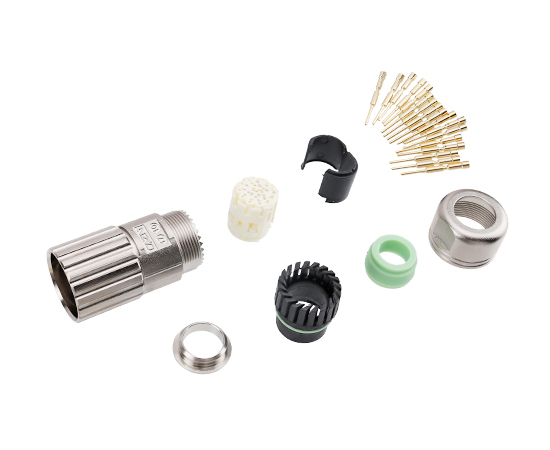

Тип конструкции: Прямой металлический сборный штекер
Метод соединения: Обжим
Тип штифта: Мужской
Количество контактов: 6, 7, 9, 12, 17 штырьков
Экранированный: Да
Сертификация: CE, RoHS, UL
-
Тип вставки:
-
Кодекс продавца:
M623-P6P-GCAP11
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Бас никелированный |
| Материал изолятора: | ПБТ/ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP67 |
| Диапазон проводки： | 6~10мм |
| Контактное сопротивление: | ≤5 мОм |
| Прочность: | ≥ 500 циклов |
| Применимая температура: | -40℃ ~ +125℃ |

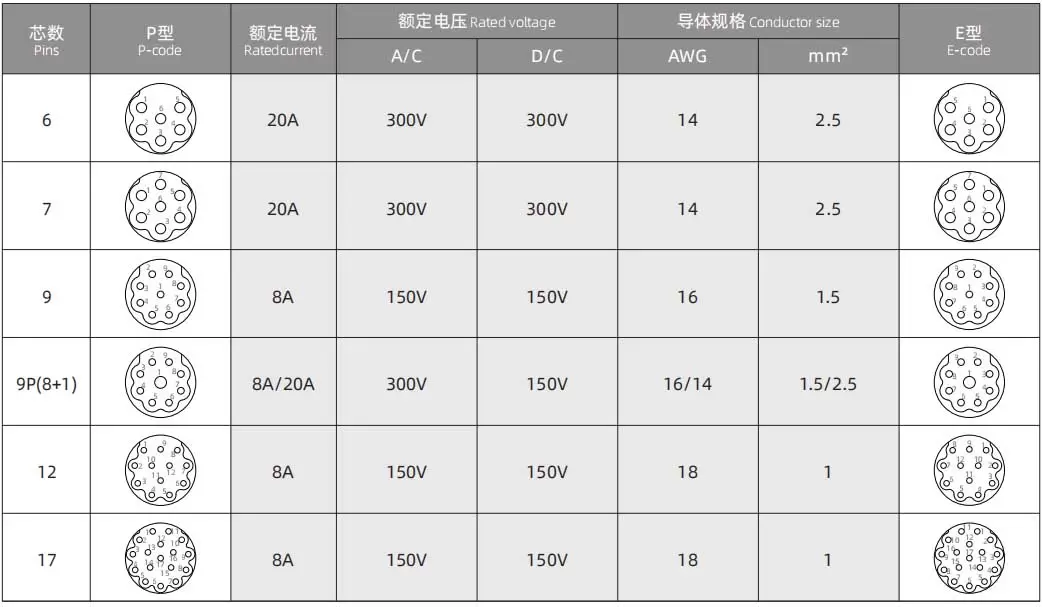

ТИП СИГНАЛА M623 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Электрическая схема

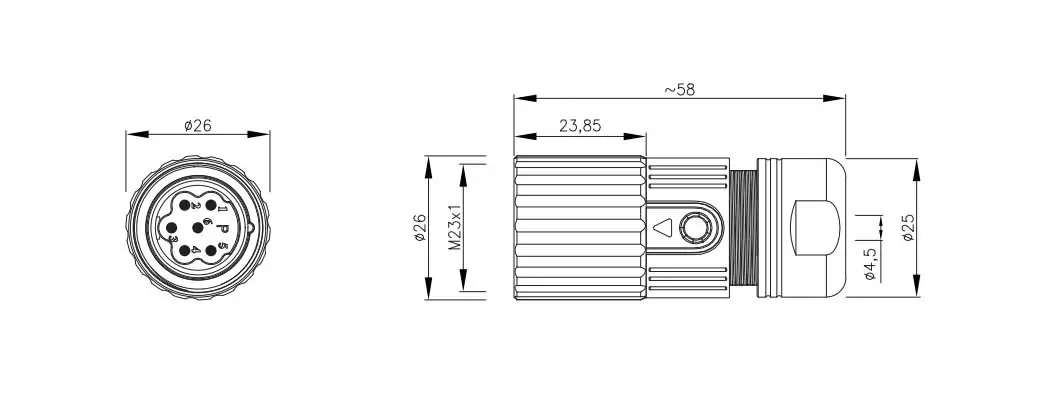

ЧЕРТЕЖ РАЗМЕРОВ

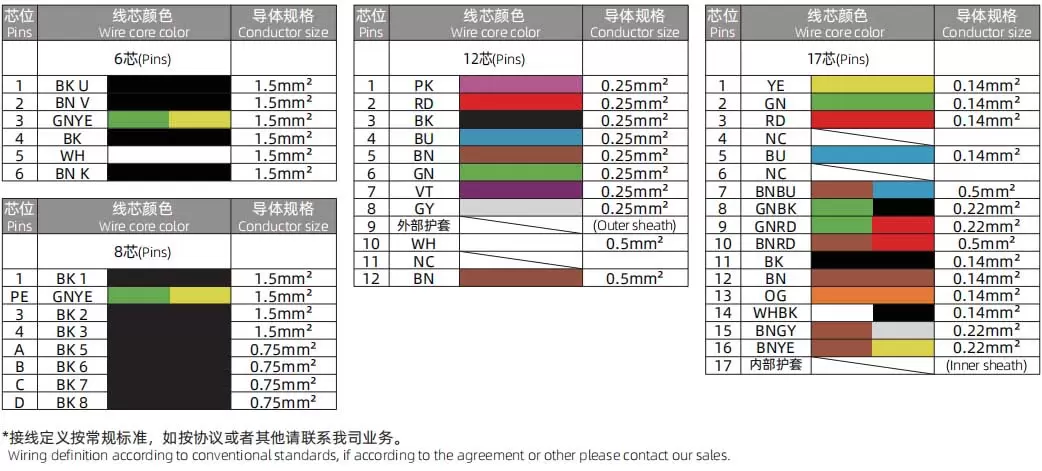

ОПРЕДЕЛЕНИЕ ПРОВОДА M623
Заказ продукции
| Название продукта | Номер продукта P-код | Номер продукта E-код | Булавки | 3D-загрузка | 2D-загрузка |
| M623 Сигнальный прямой штекер металлический собранный (обжимной) | М623-P6P-GCAP11 | M623-P6E-GCAP11 | 6-контактный | ||
| M623 Сигнальный прямой штекер металлический собранный (обжимной) | М623-P7P-GCAP11 | M623-P7E-GCAP11 | 7-контактный | ||
| M623 Сигнальный прямой штекер металлический собранный (обжимной) | М623-P9P-GCAP11 | M623-P9E-GCAP11 | 9-контактный | ||
| M623 Сигнальный прямой штекер металлический собранный (обжимной) | M623-P9PP-GCAP11 | M623-P9PE-GCAP11 | 9P штифт | ||
| M623 Сигнальный прямой штекер металлический собранный (обжимной) | М623-P12P-GCAP11 | М623-P12E-GCAP11 | 12-контактный | ||
| M623 Сигнальный прямой штекер металлический собранный (обжимной) | М623-P17P-GCAP11 | М623-P17E-GCAP11 | 17-контактный |
