M623 Сигнальный заклепочный нажимной штифт φ1

ПРОДУКТОВЫЙ ЦЕНТР

M23 Контакт

M623·Сигнал заклепочного нажимного штифта φ1

M623·Сигнал заклепочного нажимного штифта φ1

Разъем европейского стандарта: серия M23

Тип конструкции: Заклепочный нажимной штифт

Диаметр контактов: 1,0 мм

Метод соединения: Обжим

Заклепочный штифт:
Штыревой штифт AWG28-22 Штыревой штифт AWG20-17 Штыревой штифт AWG17-16 Гнездовой штифт AWG28-22 Гнездовой штифт AWG20-17 Гнездовой штифт AWG17-16
Длина:
1мм
Кодекс продавца:
A120101-0210

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Бас никелированный
Материал изолятора:	ПБТ/ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP67
Диапазон проводки：	6~10мм
Контактное сопротивление:	≤5 мОм
Прочность:	≥ 500 циклов
Применимая температура:	-40℃ ~ +125℃

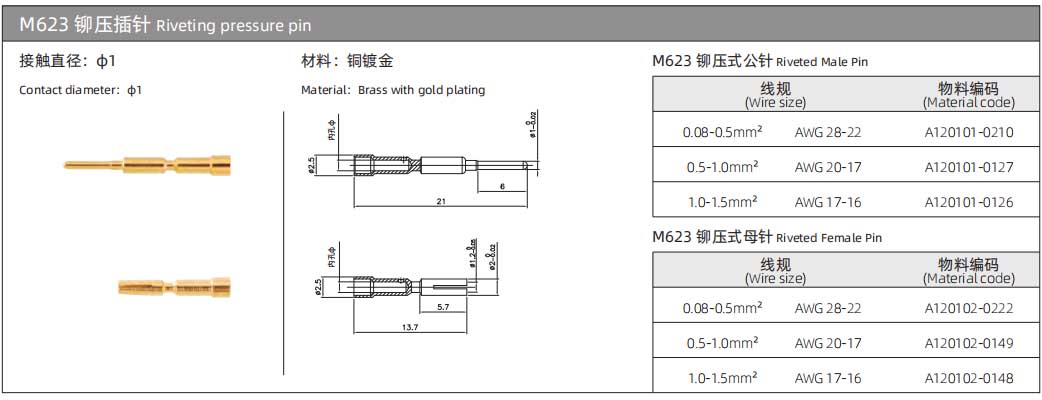

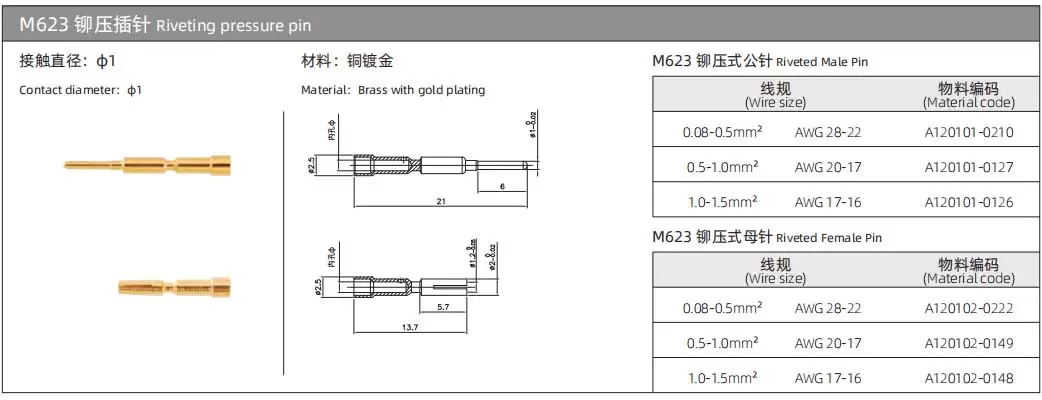

ПАРАМЕТРЫ КОНТАКТНЫХ ШТЫРЕЙ СИГНАЛА M623

Электрическая схема

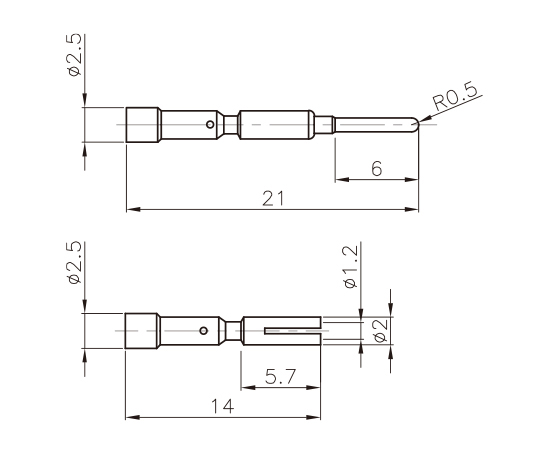

ЧЕРТЕЖ РАЗМЕРОВ

Заказ продукции

Название продукта	Номер продукта	Размер провода	3D-загрузка	2D-загрузка
M623 Заклепочный штифт 1 мм	А120101-0210	0,08-0,5 мм² AWG: 28-22
M623 Заклепочный штифт 1 мм	А120101-0127	0,5-1,0 мм² AWG: 20-17
M623 Заклепочный штифт 1 мм	А120101-0126	1,0-1,5 мм² AWG: 17-16
M623 Заклепочный штифт 1 мм	А120102-0222	0,08-0,5 мм² AWG: 28-22
M623 Заклепочный штифт 1 мм	А120102-0149	0,5-1,0 мм² AWG: 20-17
M623 Заклепочный штифт 1 мм	А120102-0148	1,0-1,5 мм² AWG17-16
