M623 Сигнальный прямой гнездовой разъем (обжимной, монтажное отверстие 19,8x19,8)
УЗНАТЬ БОЛЬШЕ
Главная / Продукты / Круговой разъем / M23 / M623 сокет / M623 угловой сигнальный штекер квадратный собранный разъем (обжим, монтажное отверстие 19,8x19,8)
M623 сокет

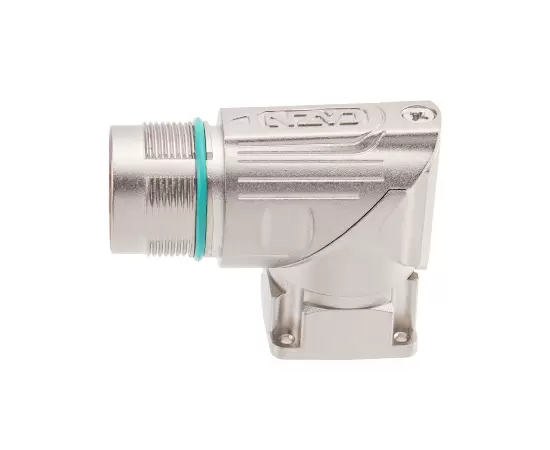

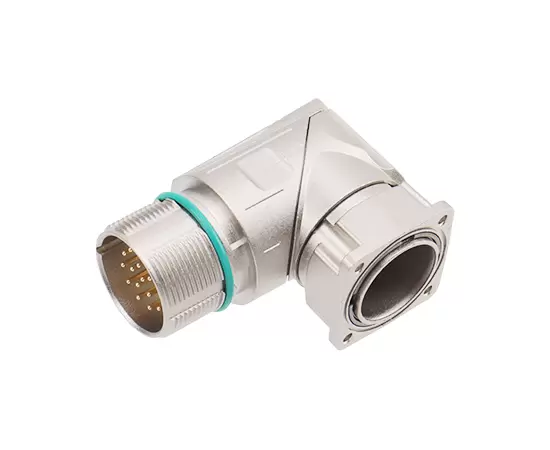

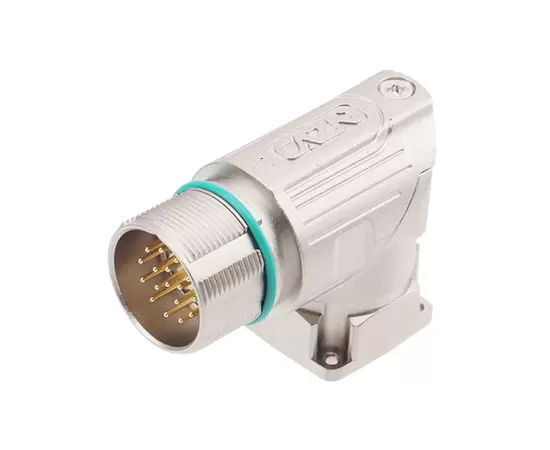

M623 угловой сигнальный штекер квадратный собранный разъем (обжим, монтажное отверстие 19,8x19,8)
Разъем европейского стандарта: серия M23, тип сигнала
Тип конструкции: угловой квадратный фланцевый разъем
Метод соединения: Обжим
Тип штифта: Мужской
Количество контактов: 6, 7, 9, 12, 17 штырьков
Экранированный: Да
Сертификация: CE, RoHS, UL
-
Тип вставки:
-
Кодекс продавца:
M623-P6P-GCL
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Бас никелированный |
| Материал изолятора: | ПБТ/ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP67 |
| Диапазон проводки： | 6~10мм |
| Контактное сопротивление: | ≤5 мОм |
| Прочность: | ≥ 500 циклов |
| Применимая температура: | -40℃ ~ +125℃ |
ТИП СИГНАЛА M623 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Электрическая схема

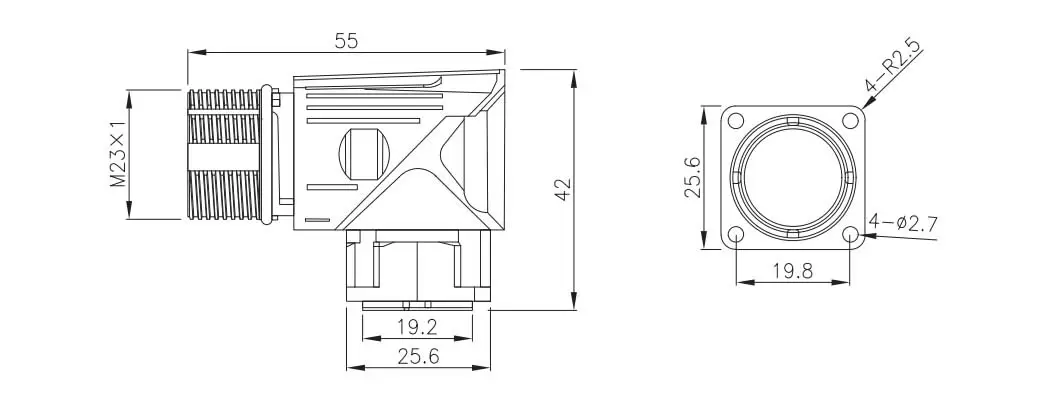

ЧЕРТЕЖ РАЗМЕРОВ

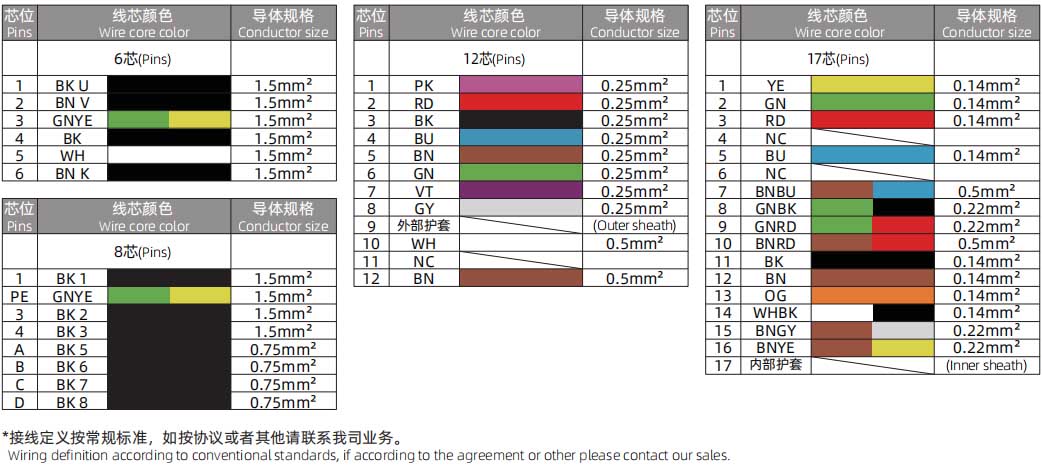

ОПРЕДЕЛЕНИЕ ПРОВОДА M623
Заказ продукции
| Название продукта | Номер продукта P-код | Номер продукта E-код | Булавки | 3D-загрузка | 2D-загрузка |
| Гнездо сигнальное угловое M623 (обжимное, монтажное отверстие 19,8x19,8) | М623-П6П-ГКЛ | M623-P6E- GCL | 6-контактный | ||
| Гнездо сигнальное угловое M623 (обжимное, монтажное отверстие 19,8x19,8) | M623-P7P- GCL | M623-P7E- GCL | 7-контактный | ||
| Гнездо сигнальное угловое M623 (обжимное, монтажное отверстие 19,8x19,8) | M623-P9P- GCL | M623-P9E- GCL | 9-контактный | ||
| M623 Сигнальный угловой t- образный разъем (обжимной, монтажное отверстие 19,8x19,8) | M623-P9PP- GCL | M623-P9PE- GCL | 9P штифт | ||
| Гнездо сигнальное угловое M623 (обжимное, монтажное отверстие 19,8x19,8) | M623-P12P- GCL | M623-P12E- GCL | 12-контактный | ||
| Гнездо сигнальное угловое M623 (обжимное, монтажное отверстие 19,8x19,8) | M623-P17P- GCL | M623-P17E- GCL | 17-контактный |
