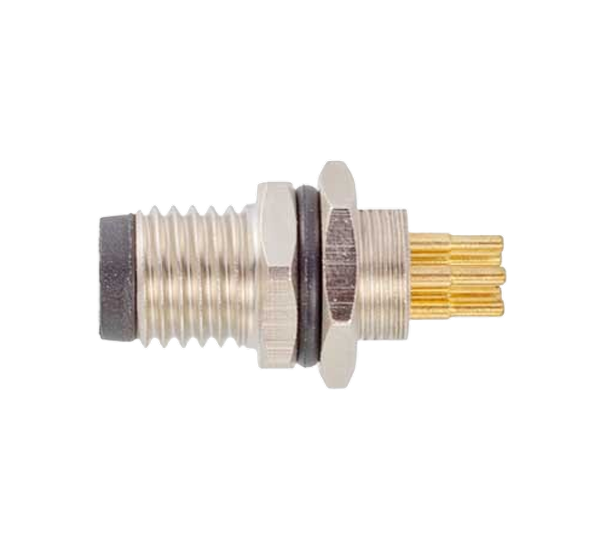

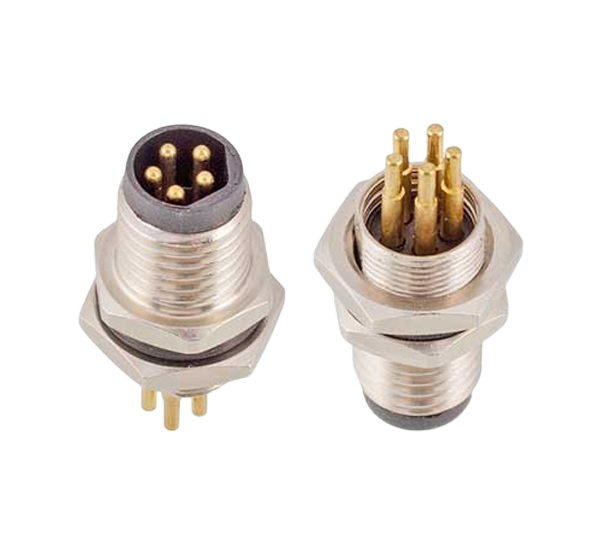

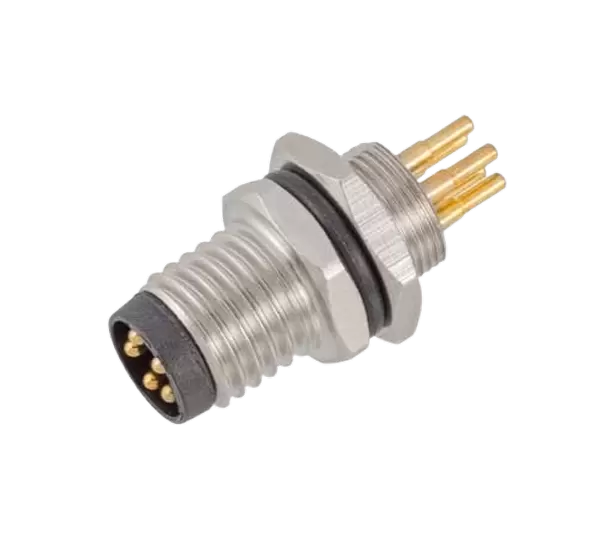

Главная / Продукты / Круговой разъем / M8 / Разъем M8 "папа" для переднего монтажа (PCB, винт M8*0,5)
M8
Разъемы европейского стандарта серии M8, Тип конструкции: Розетка для переднего монтажа, Способ подключения: Печатная плата, Тип контакта: Штекер, Номер контактов: 3,4,5,6,8-контактный, Экран: Нет, Сертификация: CE, RoHS, UL, Стандарт :МЭК 61076-2-104，
Информация о продукте
MECHANICAL PARAMETERS
Механический параметр
| Материал корпуса: | Латунь никелированная |
| Материал изолятора: | ПА66 |
| Уплотнительный материал: | Эпоксидная смола/резина |
| Контактный материал: | Фосфористая медь, позолоченная/Латунь, медная, позолоченная |
| Формовочный материал: | ТПУ/ПВХ |
| Сопротивление изоляции: | ≥100 МОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность: | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Водонепроницаемый класс: | IP65/IP67 |
| Стандарт исполнения: | МЭК 61076-2-104 |

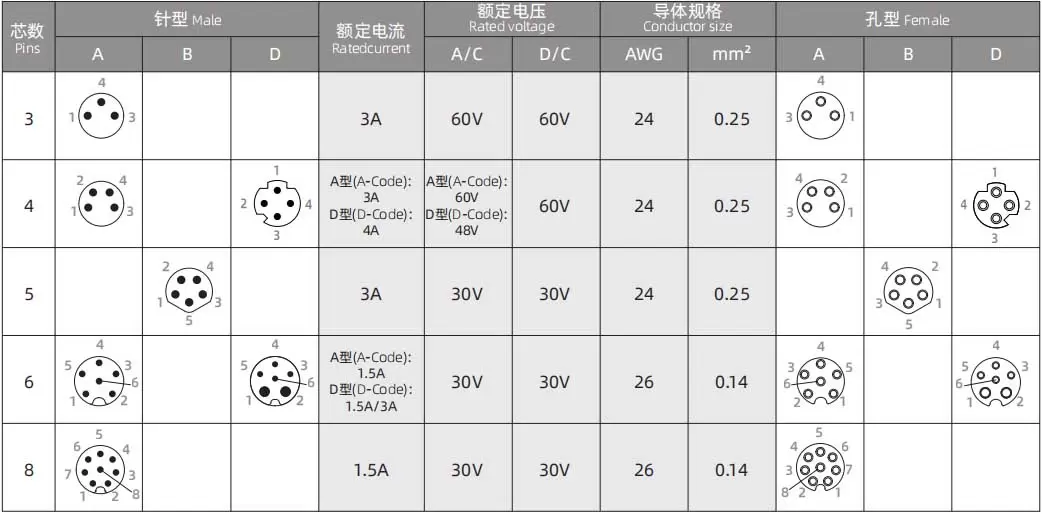

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Электрическая схема

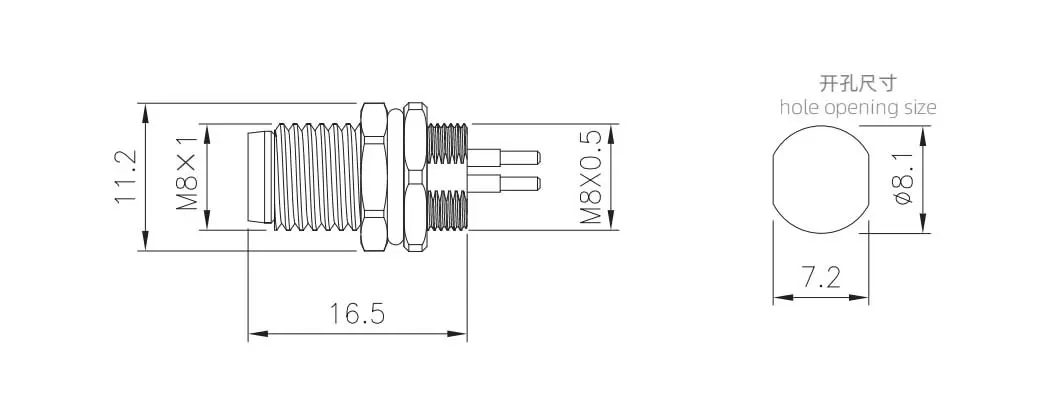

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

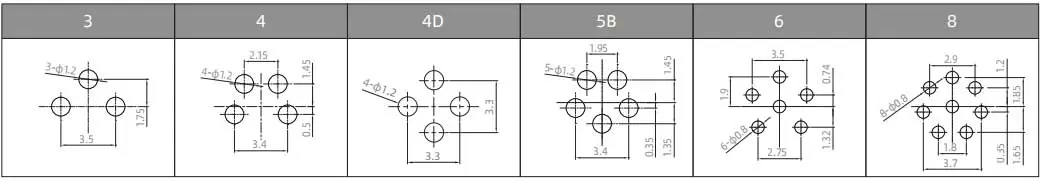

Расположение контактов печатной платы
Заказ продукции
| Название продукта | Винт | Структура | Булавки | Номер продукта | 3D-загрузка | 2D-загрузка |
| Разъем M8 для переднего монтажа, штырь 3A | М8х0,5 | печатная плата | 3А | М8-П3А-ГПБ М8 | ||
| Разъем M8 для переднего монтажа, штырь 4A | М8х0,5 | печатная плата | 4А | М8-П4А-ГПБ М8 | ||
| Разъем M8 для переднего монтажа, штырь 4D | М8х0,5 | печатная плата | 4D | М8-П4Д-ГПБ М8 | ||
| Разъем M8 для переднего монтажа, штырь 5B | М8х0,5 | печатная плата | 5Б | М8-П5Б-ГПБ М8 | ||
| Разъем M8 для переднего монтажа, штырь 6A | М8х0,5 | печатная плата | 6А | М8-П6А-ГПБ М8 | ||
| Разъем M8 для переднего монтажа, штырь 8A | М8х0,5 | печатная плата | 8А | М8-П8А-ГПБ М8 |
