M923 Power Angled Male Square Assembled Socket (обжимной)

Главная / Продукты / Круговой разъем / M23 / M923 сокет / M923 Power Angled Male Square Assembled Socket (обжим, монтажное отверстие 19,8x19,8)

ПРОДУКТОВЫЙ ЦЕНТР

M923 сокет

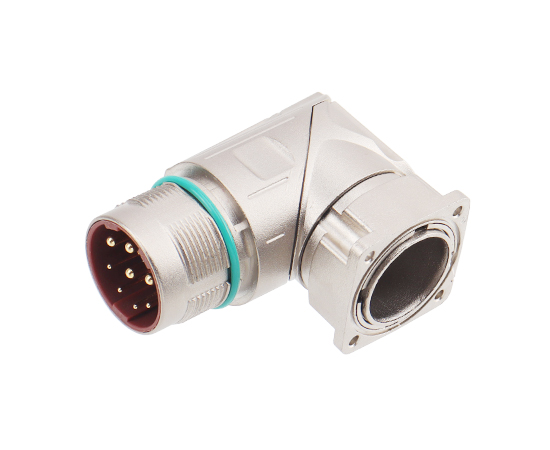

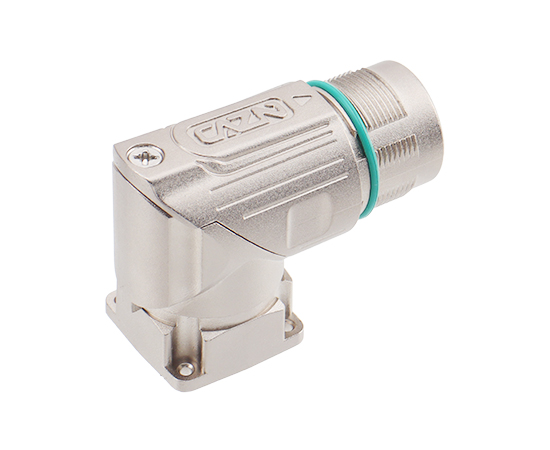

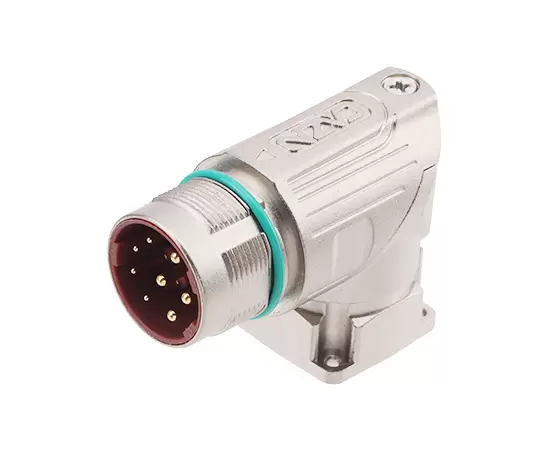

M923 Power Angled Male Square Assembled Socket (обжим, монтажное отверстие 19,8x19,8)

M923 Power Angled Male Square Assembled Socket (обжим, монтажное отверстие 19,8x19,8)

Разъем европейского стандарта: серия M23, тип питания

Тип конструкции: угловой квадратный фланцевый разъем

Метод соединения: Обжим

Тип штифта: Мужской

Количество контактов: 6, 8 контактов

Экранированный: Да

Сертификация: CE, RoHS, UL

Булавки:
6-контактный 8-контактный
Кодекс продавца:
M923-P6-GCL

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Бас никелированный
Материал изолятора:	ПБТ/ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP67
Диапазон проводки：	6~10мм
Контактное сопротивление:	≤5 мОм
Прочность:	≥ 500 циклов
Применимая температура:	-40℃ ~ +125℃

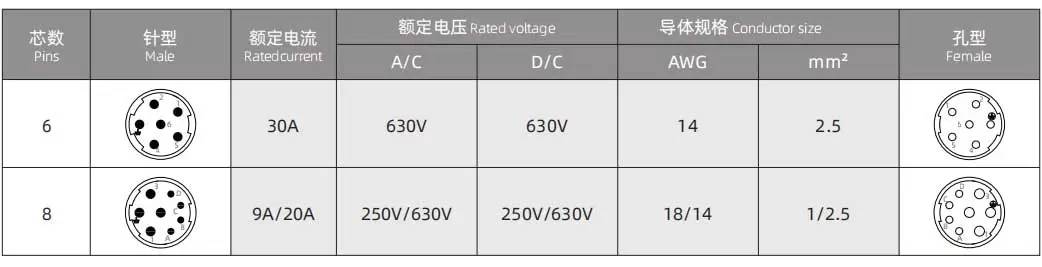

ТИП СИГНАЛА M923 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

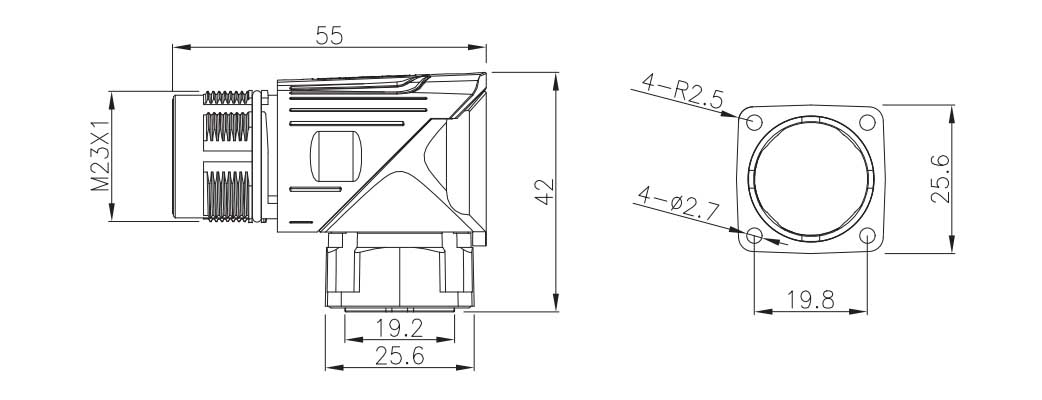

ЧЕРТЕЖ РАЗМЕРОВ

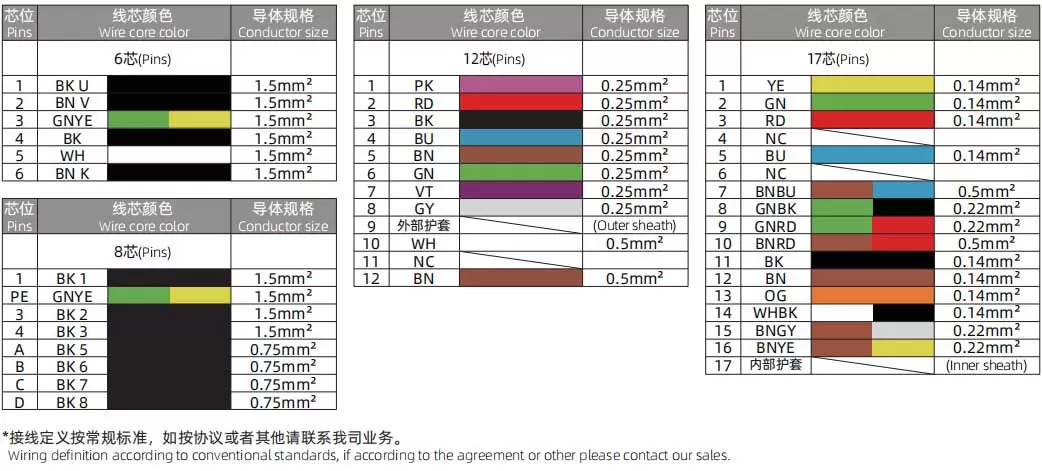

ОПРЕДЕЛЕНИЕ ПРОВОДА M923

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
M923 силовой мужской угловой квадратный фланец собранный гнездо (обжим)	М923-П6-ГКЛ	6-контактный
M923 Силовой штекерный угловой квадратный фланец в сборе (обжимной)	M923-P8- GCL	8-контактный
