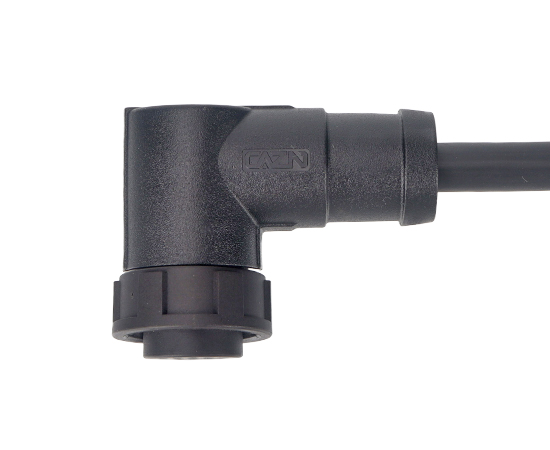

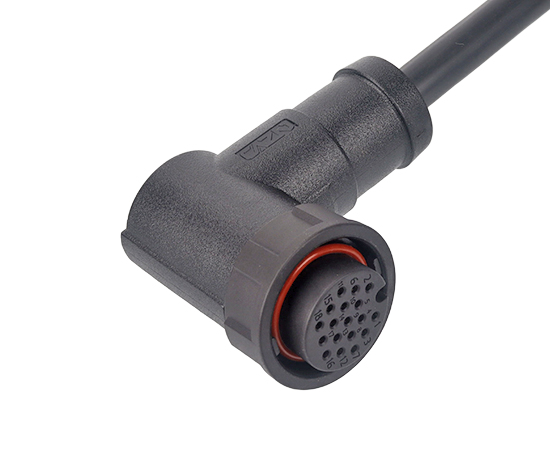

E16 Прямоугольная розетка с литой головкой (байонет)

Главная / Продукты / Кабельный разъём типа E / E16 / Заглушка (штыка) / E16 Прямоугольная розетка с литой резьбой (байонет)

ПРОДУКТОВЫЙ ЦЕНТР

Заглушка (штыка)

E16 Прямоугольная розетка с литой резьбой (байонет)

E16 Прямоугольная розетка с литой резьбой (байонет)

Пластиковый водонепроницаемый соединитель : серия E16

1"-20UNEF винт стандарта США

Тип конструкции: угловая литая заглушка

Тип штифта: женский

Соединение: Байонетное (B)

Количество ядер : 2, 3, 4, 5, 6, 7, 18, 20, 21, 22 контакта

Способ подключения: пайка

Экранированный: Нет

Сертификация: CE, RoHS

Булавки:
2 штифта 3-контактный 4-контактный 5-контактный 6-контактный 7-контактный 18-контактный 20-контактный 21 штифт 22-контактный
Кодекс продавца:
E16B-S2-MWD-xPV

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：	Медь позолоченная
Количество контактов:	2-22 контакта, ток: высокий ток, низкий ток и смешанный ток
Муфта:	Штык(Б)
Путь прекращения:	Припой
Сопротивление изоляции:	2000 мОм
Диаметр кабеля:	6.0мм~13.0мм
Долговечность：	≥500 циклов
Применимая температура:	-40 ℃ ~ +105 ℃
Степень водонепроницаемости:	IP67，IP68
Размер винта:	1"-20ЧВС ООН

E16 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

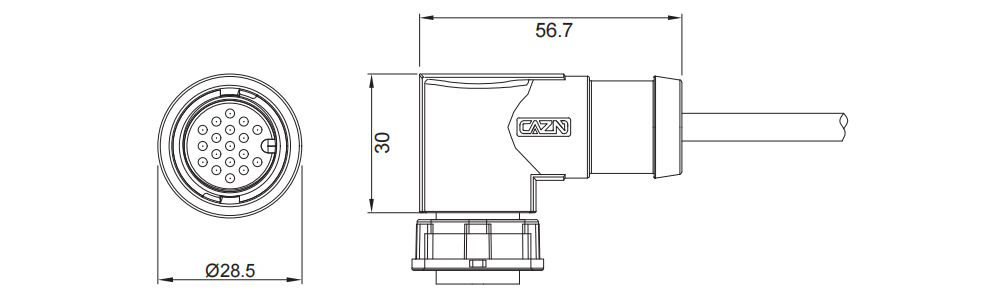

ЧЕРТЕЖ РАЗМЕРОВ

Заказ продукции

Название продукта	Номинальное напряжение	Номинальный ток	Номер детали	Булавки	3D-загрузка	2D-загрузка
E16 угловая розетка переформованная (байонетная)	250~500В	20А	E16B-S2-MWD-xPV	2
E16 угловая розетка переформованная (байонетная)	250~500В	20А	E16B-S3- MWD-xPV	3
E16 угловая розетка переформованная (байонетная)	250~500В	20А	E16B-S4- MWD-xPV	4
E16 угловая розетка переформованная (байонетная)	250В	20А	E16B-S5- MWD-xPV	5
E16 угловая розетка переформованная (байонетная)	250В	20А	E16B-S6- MWD-xPV	6
E16 угловая розетка переформованная (байонетная)	250В	20А	E16B-S7- MWD-xPV	7
E16 угловая розетка переформованная (байонетная)	50В	5А	E16B-S18- MWD-xPV	18
E16 угловая розетка переформованная (байонетная)	50В	2А	E16B-S20- MWD-xPV	20
E16 угловая розетка переформованная (байонетная)	50В	2А	E16B-S21- MWD-xPV	21
E16 угловая розетка переформованная (байонетная)	50В	2А	E16B-S22- MWD-xPV	22
