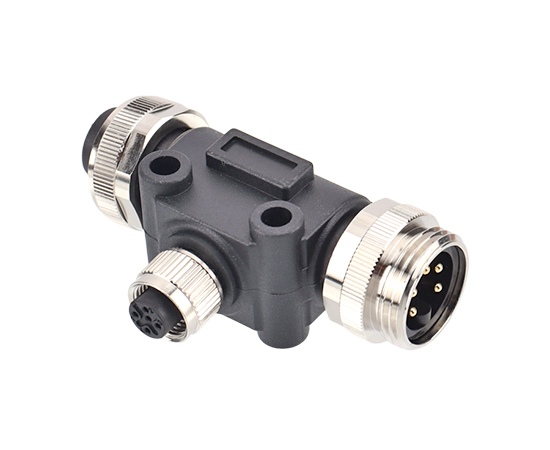

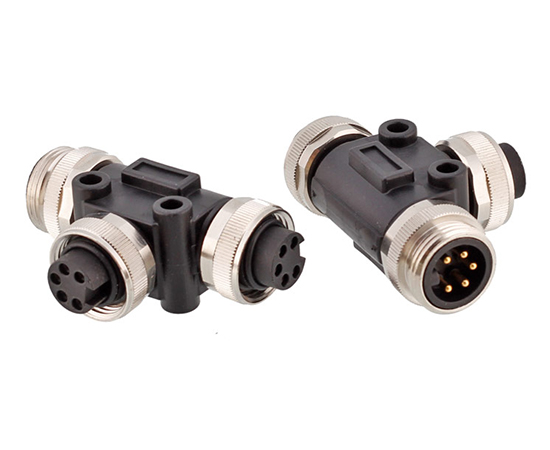

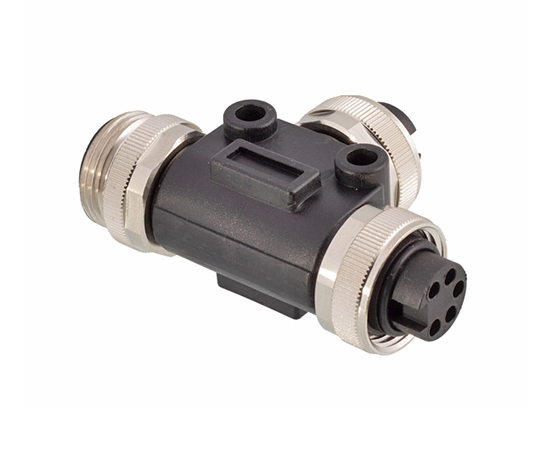

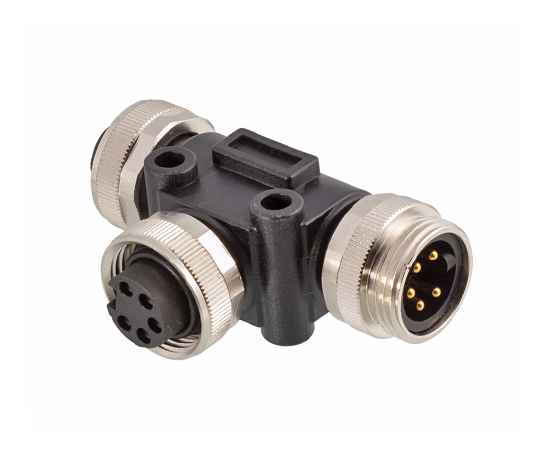

Адаптер типа 7/8 (7/8-7/8, PSS)

Разъем европейского стандарта: серия 7/8

Тип конструкции: Т-образный адаптер

Тип штифта: Тип PSS

Количество контактов: 3, 4, 5, 6 штырьков

Экранированный: Нет

Сертификация: CE, RoHS, UL

Булавки:
3П 4П 5П
Кодекс продавца:
7/8-S3-PS3-TSCNY

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный/ПА
Материал изолятора:	ПА/ТПУ
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Прочность:	≥ 500 циклов
Применимая температура:	-25℃ ~ +80℃
Исполнительный стандарт：	МЭК 61076-2-101

7/8 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

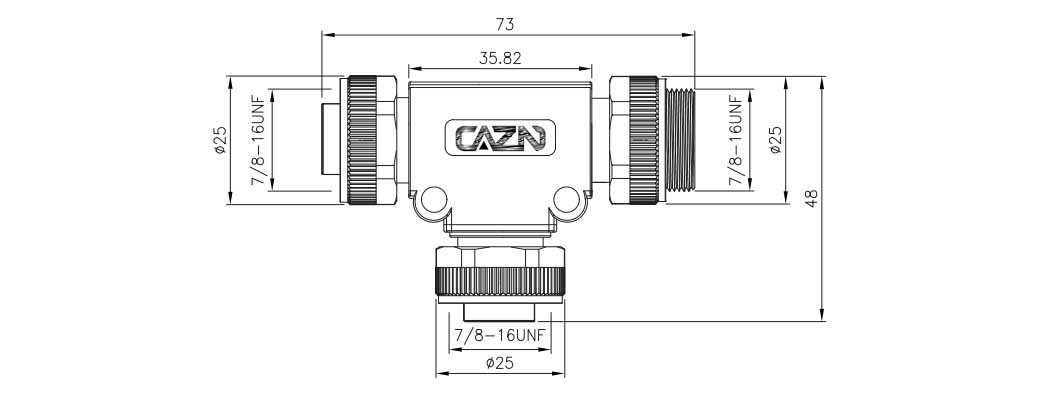

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
Адаптер типа 7/8 T (тип PSS)	7/8-S3-PS3-TSCNY	3
Адаптер типа 7/8 T (тип PSS)	7/8-S4-PS4-TSCNY	4
Адаптер типа 7/8 T (тип PSS)	7/8-S5-PS5-TSCNY	5
