Производитель угловой розетки M5 Female Overformed Plug

Главная / Продукты / Круговой разъем / M5 / Угловая заглушка / M5 угловой женский литой штекер

ПРОДУКТОВЫЙ ЦЕНТР

Угловая заглушка

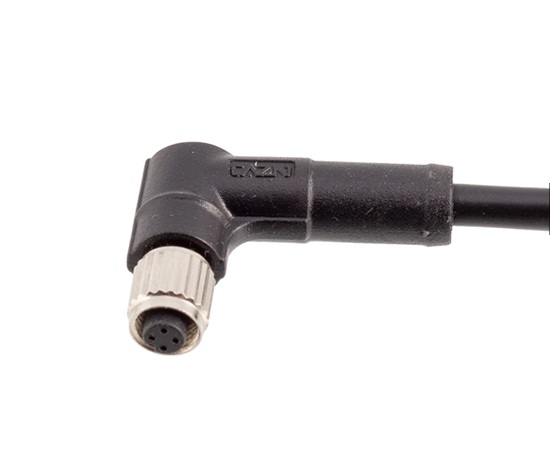

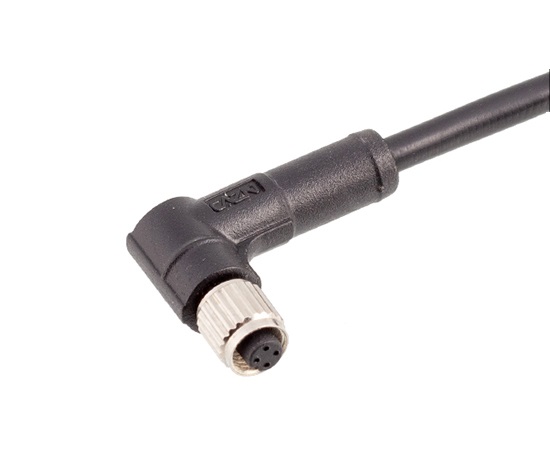

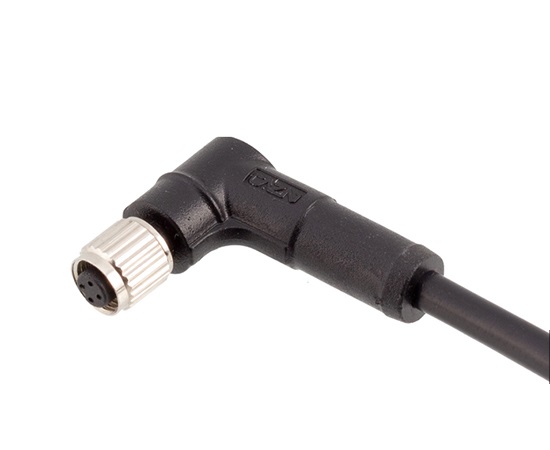

M5 угловой женский литой штекер

Разъем европейского стандарта: серия M5

Тип конструкции: угловая или литая заглушка

Тип штифта: женский

Количество ядер: 3, 4pin

Материал провода: ПВХ/ПУ

Экранированный: Нет

Длина провода: 1/2/5 м (индивидуальная длина)

Сертификация: CE, RoHS, UL

Стандарт: МЭК 61076-2-105

Булавки:
3-контактный 4-контактный
Длина провода:
1М 2М 5М
Кодекс продавца:
M5-S3-MWD-1PV/1PU

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная
Материал изолятора:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Фосфорная медь позолоченная/Латунь медь позолоченная
Формовочный материал：	ПВХ/ПУ
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Степень водонепроницаемости:	IP65/IP67
Стандарт исполнения：	МЭК 61076-2-105

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M5

Электрическая схема

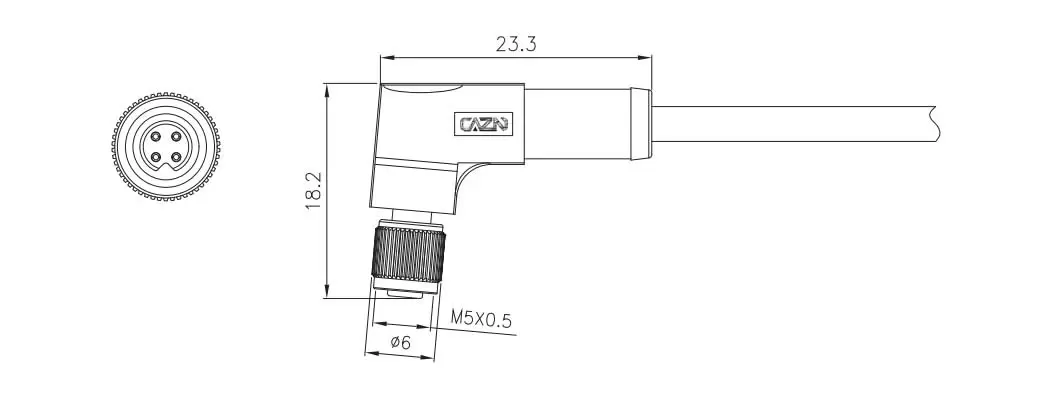

РАЗМЕРНЫЙ ЧЕРТЕЖ

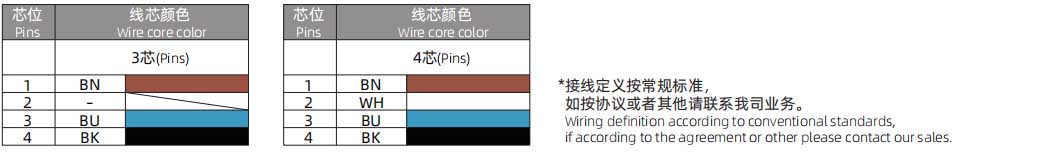

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
M5 угловой женский литой штекер	M5-S3-MWD-xPV/xPU	3
M5 угловой женский литой штекер	M5-S4-MWD-xPV/xPU	4
