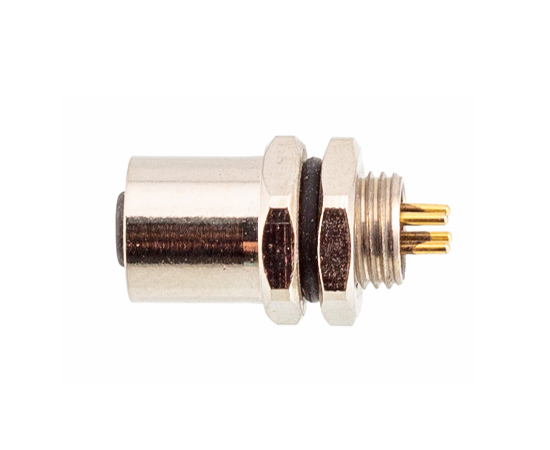

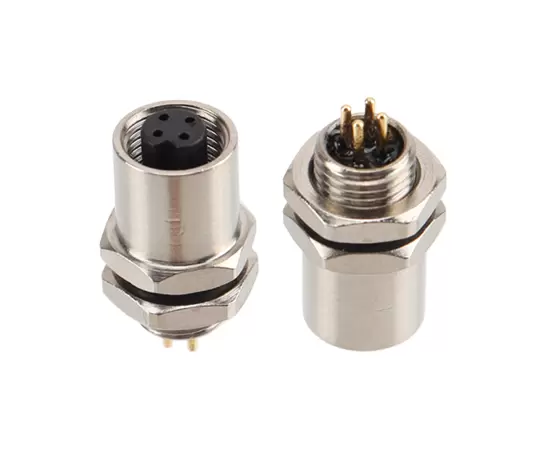

Гнездо M5 для фронтального монтажа (печатная плата)

Гнездо M5 для фронтального монтажа (печатная плата)

Разъем европейского стандарта: серия M5

Тип конструкции: Фронтальный разъем

Метод подключения: печатная плата

Тип штифта: женский

Количество контактов: 3, 4 контакта

Экранированный: Нет

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-105

Булавки:
3-контактный 4-контактный
Кодекс продавца:
M5-S3-GPBM5

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная
Материал изолятора:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Фосфорная медь позолоченная/Латунь медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-105

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M5

Электрическая схема

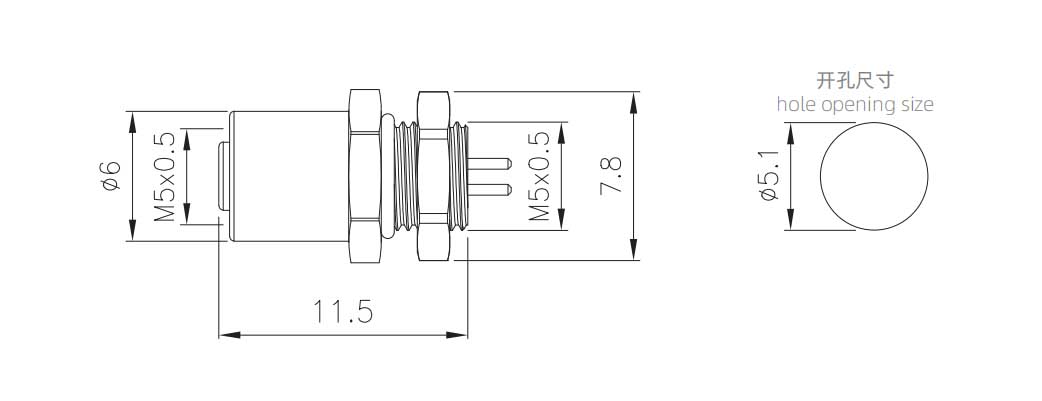

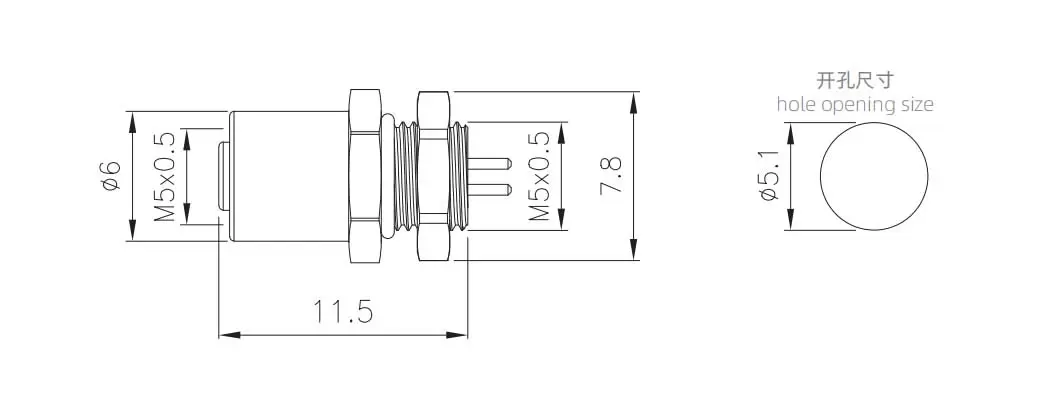

ЧЕРТЕЖ РАЗМЕРОВ

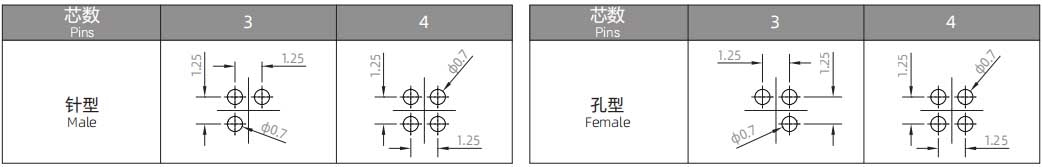

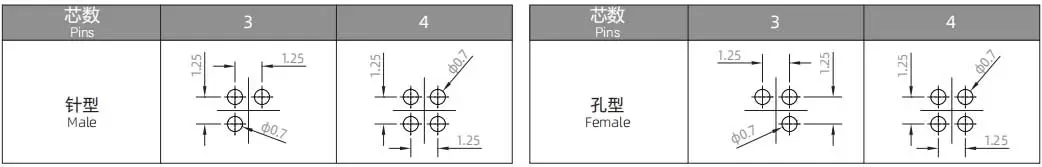

M 5 РАСПОЛОЖЕНИЕ ШТЫРЕЙ ПЕЧАТНОЙ ПЛАТЫ

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
Гнездо M5 для фронтального монтажа (печатная плата)	М5-С3-ГПБМ5	3
Гнездо M5 для фронтального монтажа (печатная плата)	М5-С4-ГПБМ5	4
