M12 угловой штекерный разъем с литой головкой | Оптовая цена

Главная / Продукты / Круговой разъем / M12 / Угловая заглушка / M12 угловой штекер переформованный

ПРОДУКТОВЫЙ ЦЕНТР

Угловая заглушка

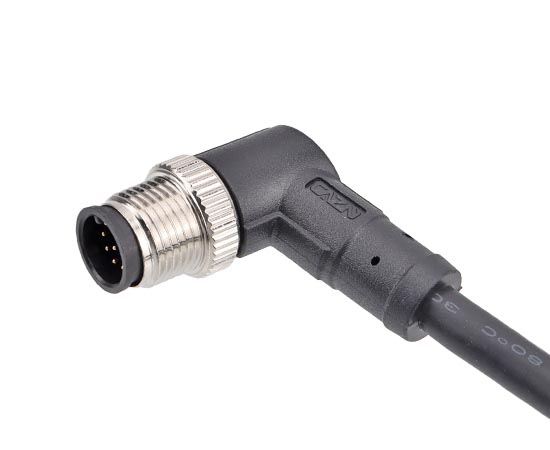

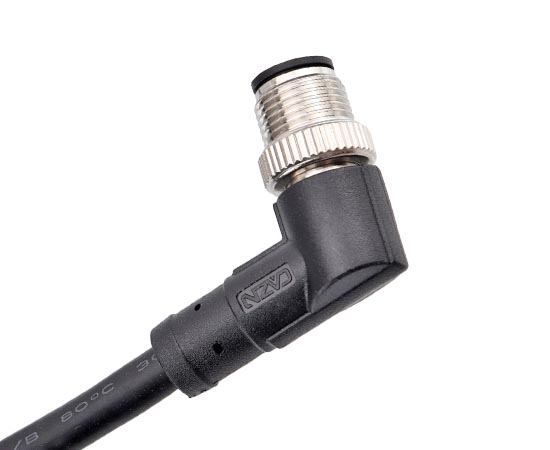

M12 угловой штекер переформованный

Разъем европейского стандарта: серия M12

Тип конструкции: Изогнутая литая заглушка

Метод соединения: Пайка

Тип штифта: Мужской

Количество контактов: 2, 3, 4, 5, 6, 8, 12, 17 контактов

Материал провода: ПВХ/ПУ

Экранированный: два варианта: экранированный/неэкранированный

Длина кабеля: 1M/2M/5M (настраивается)

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-101

Булавки:
2-контактный А-код 3-контактный А-код 4-контактный А-код 4-контактный D-код 5-контактный А-код 5-контактный B-код 6-контактный А-код 8-контактный A-код 12-контактный А-код 17-контактный А-код 3-контактный C-код 4-контактный C-код 5-контактный C-код 6-контактный C-код
ПВХ/ПР:
ПВХ/ПУ
Неэкранированный:
Неэкранированный
Кодекс продавца:
M12-P2A-MWD-xPV/xPU

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный/ПА
Материал изолятора:	ПА/ТПУ
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Формовочный материал:	ПВХ/ПУ
Стандарт исполнения：	МЭК 61076-2-101

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12

Электрическая схема

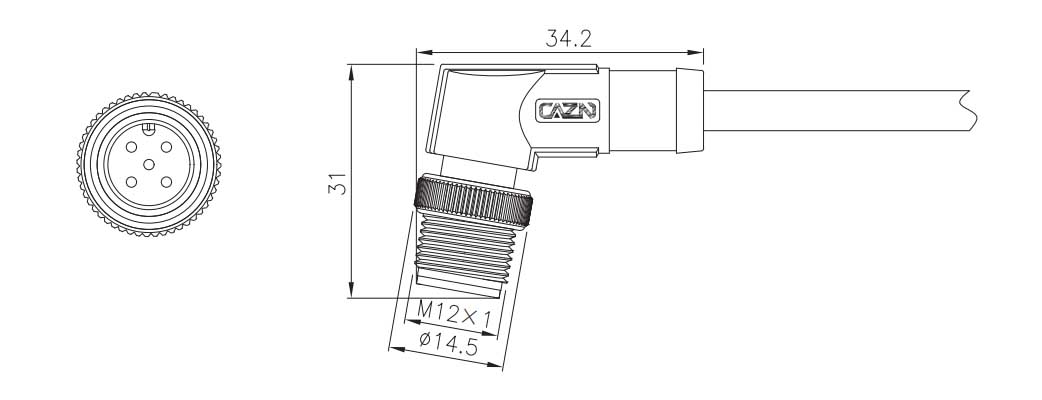

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта: экранированный	Номер продукта: Неэкранированный	Булавки	3D-загрузка	2D-загрузка
M12 угловой штекер переформованный	М12-П2А-МВД-xxПВ-С	М12-П2А-МВД-xxPV	2А
M12 угловой штекер переформованный	М12-П3А-МВД-xxПВ-С	М12-П3А-МВД-xxПВ	3А
M12 угловой штекер переформованный	M12-P3C-MWD-xxPV-S	M12-P3C-MWD-xxPV	3С
M12 угловой штекер переформованный	M12-P4A-MWD-xxPV-S	M12-P4A-MWD-xxPV	4А
M12 угловой штекер переформованный	M12-P4C-MWD-xxPV-S	M12-P4C-MWD-xxPV	4 С
M12 угловой штекер переформованный	М12-П4Д-МВД-xxПВ-С	М12-П4Д-МВД-xxПВ	4D
M12 угловой штекер переформованный	M12-P5A-MWD-xxPV-S	M12-P5A-MWD-xxPV	5А
M12 угловой штекер переформованный	M12-P5B-MWD-xxPV-S	M12-P5B-MWD-xxPV	5Б
M12 угловой штекер переформованный	M12-P5C-MWD-xxPV-S	M12-P5C-MWD-xxPV	5С
M12 угловой штекер переформованный	M12-P6A-MWD-xxPV-S	M12-P6A-MWD-xxPV	6А
M12 угловой штекер переформованный	M12-P6C-MWD-xxPV-S	M12-P6C-MWD-xxPV	6С
M12 угловой штекер переформованный	M12-P8A-MWD-xxPV-S	M12-P8A-MWD-xxPV	8А
M12 угловой штекер переформованный	M12-P12A-MWD-xxPV-S	M12-P12A-MWD-xxPV	12А
M12 угловой штекер переформованный	M12-P17A-MWD-xxPV-S	М12-П17А-МВД-xxPV	17А
