Гнездо с задним креплением (печатная плата, винт M12*1, заземленное)

Главная / Продукты / Круговой разъем / M12 / Задняя гнезда / Гнездо M12 с задним креплением (печатная плата, винт M12*1, заземленный тип)

ПРОДУКТОВЫЙ ЦЕНТР

Задняя гнезда

Гнездо M12 с задним креплением (печатная плата, винт M12*1, заземленный тип)

Гнездо M12 с задним креплением (печатная плата, винт M12*1, заземленный тип)

Разъем европейского стандарта: серия M12

Тип конструкции: Гнездо с задним креплением

Метод подключения: печатная плата

Тип штифта: Мужской

Количество контактов: 2, 3, 4, 5, 6, 8, 12, 17 контактов

Экранированный: Нет

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-101

Булавки:
2-контактный А-код 3-контактный А-код 4-контактный А-код 4-контактный B-код 4-контактный D-код 5-контактный А-код 5-контактный B-код 5-контактный D-код 6-контактный А-код 8-контактный A-код 12-контактный А-код 17-контактный А-код
Размер винта:
М12
Кодекс продавца:
M12-P2A-GPFM12-JD

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный/ПА
Материал изолятора:	ПА/ТПУ
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-101

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12

Электрическая схема

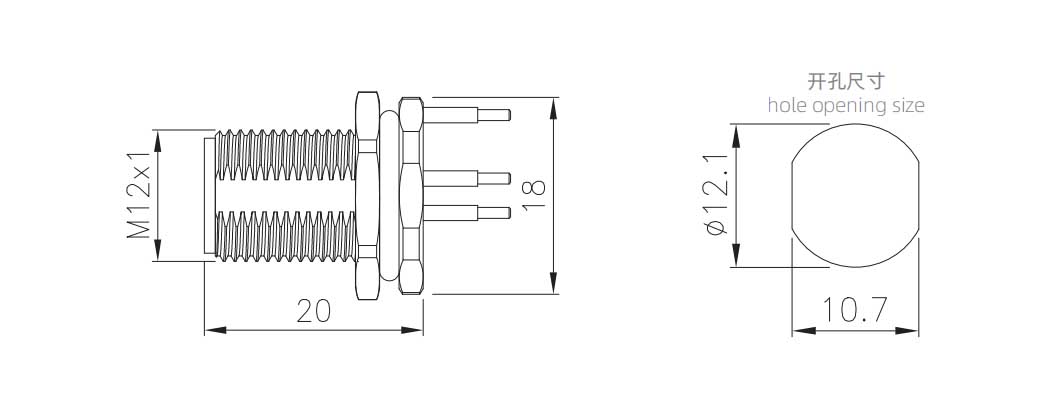

ЧЕРТЕЖ РАЗМЕРОВ

РАСПОЛОЖЕНИЕ ШТЫРЕЙ ПЕЧАТНОЙ ПЛАТЫ M12

Заказ продукции

Название продукта	Размер винта: M12	Булавки	3D-загрузка	2D-загрузка
Гнездо M12 с задним креплением (печатная плата, заземленного типа)	М12-П2А-ГПФМ12-JD	2А
Гнездо M12 с задним креплением (печатная плата, заземленный тип)	M12-P3A-GPFM12-JD	3А
Гнездо M12 с задним креплением (печатная плата, заземленного типа)	М12-П4А-ГПФМ12-JD	4А
Гнездо M12 с задним креплением (печатная плата, заземленного типа)	M12-P4B-GPFM12-JD	4Б
Гнездо M12 с задним креплением (печатная плата, заземленный тип)	M12-P4D-GPFM12-JD	4D
Гнездо M12 с задним креплением (печатная плата, заземленного типа)	М12-П5А-ГПФМ12-JD	5А
Гнездо M12 с задним креплением (печатная плата, заземленного типа)	M12-P5B-GPFM12-JD	5Б
Гнездо M12 с задним креплением (печатная плата, заземленного типа)	М12-П5Д-ГПФМ12-JD	5D
Гнездо M12 с задним креплением (печатная плата, заземленного типа)	М12-П6А-ГПФМ12-JD	6А
Гнездо M12 с задним креплением (печатная плата, заземленного типа)	М12-П8А-ГПФМ12-JD	8А
Гнездо M12 с задним креплением (печатная плата, заземленного типа)	М12-П12А-ГПФМ12-JD	12А
Гнездо M12 с задним креплением (печатная плата, заземленный тип)	М12-П17А-ГПФМ12-JD	17А
