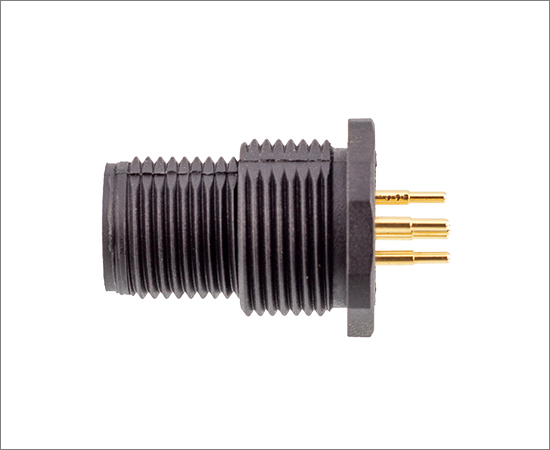

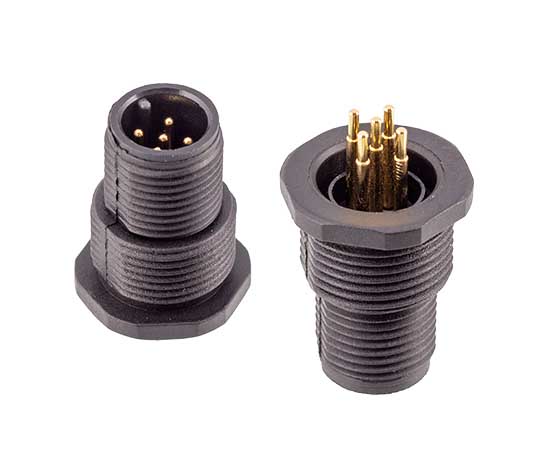

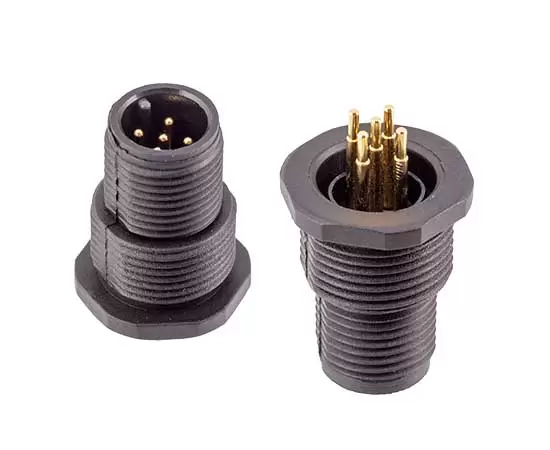

M12 Мужское заднее крепление (PCB, винт M15*1, пластик)

Главная / Продукты / Круговой разъем / M12 / Задняя гнезда / M12 Мужское заднее крепление (PCB, Винт M15*1, Пластиковый тип)

ПРОДУКТОВЫЙ ЦЕНТР

Задняя гнезда

M12 Мужское заднее крепление (PCB, Винт M15*1, Пластиковый тип)

M12 Мужское заднее крепление (PCB, Винт M15*1, Пластиковый тип)

Европейский стандартный разъем: серия M12

Тип структуры:

Метод подключения: печатная плата

Тип булавки: мужчина

Номер контактов: 2, 3, 4, 5, 6, 8, 12, 17pins

Экранированный: нет

Сертификация: CE, ROHS, UL

Стандарт: IEC 61076-2-101

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Материал раковины ：	Латунные никелированные/цинковые сплавные сплавы.
Материал изолятора:	PA/TPU
Запечатывание материала ：	Эпоксидная смола/резина
Контактный материал ：	Латунь/фосфор медный золото
Водонепроницаемый сорт:	IP65/IP67
Импеданс изоляции:	≥100 МОм
Контактный импеданс:	≤5 МОм
Долговечность:	≥500 циклов
Применимая температура:	-25 ℃ ~ +80 ℃
Стандарт исполнения:	IEC 61076-2-101

M12 Электрические параметры

Электрическая схема

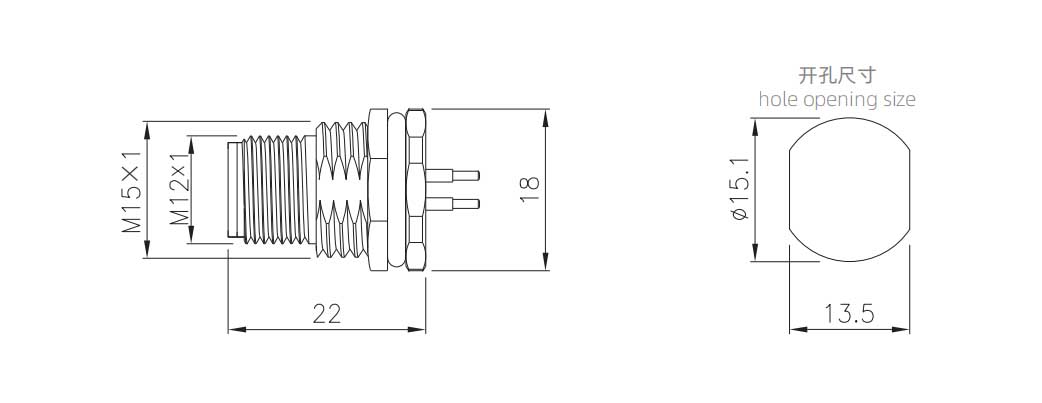

D Imension Bring

M12 PCB PINS

Заказ продукции

Название продукта	Размер винта: M15	Штифт	3D скачать	2d скачать
M12 Мужское заднее крепление (PCB)	M12-P2A-PPFM15	2A
M12 Мужское заднее крепление ( PCB )	M12-P3A-PPFM15	3A
M12 Мужское заднее крепление ( PCB )	M12-P4A-PPFM15	4а
M12 Мужское заднее крепление ( PCB )	M12-P4D-PPFM15	4d
M12 Мужское заднее крепление ( PCB )	M12-P5A-PPFM15	5A
M12 Мужское заднее крепление ( PCB )	M12-P5B-PPFM15	5b
M12 Мужское заднее крепление ( PCB )	M12-P5D-PPFM15	5d
M12 Мужское заднее крепление ( PCB )	M12-P6A-PPFM15	6A
M12 Мужское заднее крепление ( PCB )	M12-P8A-PPFM15	8а
M12 Мужское заднее крепление ( PCB )	M12-P12A-PPFM15	12A
M12 Мужское заднее крепление (PCB)	M12-P17A-PPFM15	17а
