Главная / Продукты / Круговой разъем / M12 / Задняя гнезда / M12 Мужской задний монтаж гнезда припой винт M16*1.5/PG9
Задняя гнезда
Разъем европейского стандарта: серия M12
Тип конструкции: Гнездо с задним креплением
Метод соединения: Пайка
Тип штифта: Мужской
Количество контактов: 2, 3, 4, 5, 6, 8, 12, 17 контактов
Экранированный: Нет
Длина кабеля: 10 см/20 см/30 см (настраивается)
Сертификация: CE,RoHS,UL
Стандарт: МЭК 61076-2-101
-
Булавки:2-контактный А-код 3-контактный А-код 4-контактный А-код 4-контактный B-код 4-контактный D-код 5-контактный А-код 5-контактный B-код 5-контактный D-код 6-контактный А-код 8-контактный A-код 12-контактный А-код 17-контактный А-код 3-контактный C-код 4-контактный C-код 5-контактный C-код 6-контактный C-код
-
Размер винта: PG9:
-
Кодекс продавца:
M12-P2A-GWFP9
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный/ПА |
| Материал изолятора: | ПА/ТПУ |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Стандарт исполнения： | МЭК 61076-2-101 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12
Электрическая схема

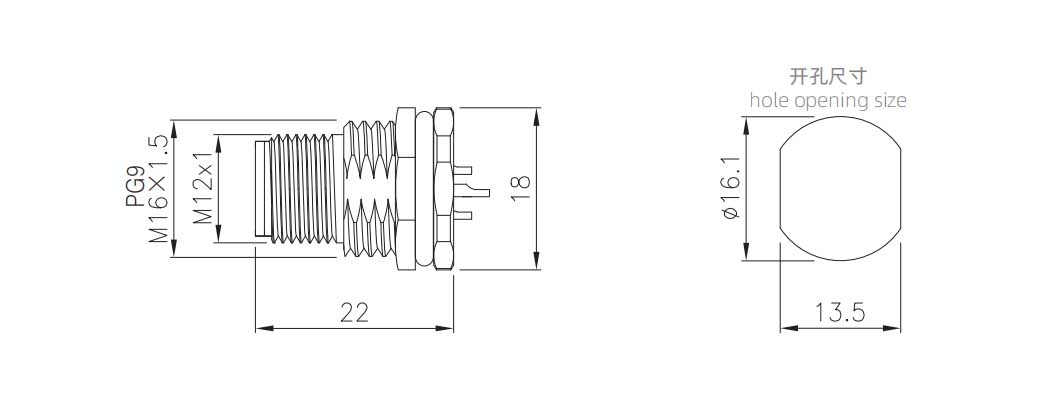

ЧЕРТЕЖ РАЗМЕРОВ
ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Размер винта: M16x1.5 | Размер винта: PG9 | Булавки | 3D-загрузка | 2D-загрузка |
| Гнездо M12 с задним креплением (под пайку) | М12-П2А-ГВФМ16 | М12-П2А-ГВФП9 | 2А | ||
| M12 Мужской разъем для заднего монтажа (пайка) | М12-П3А-ГВФМ16 | M12-P3A- GWFP9 | 3А | ||
| M12 Мужской разъем для заднего монтажа (пайка) | М12-P3C-GWFM16 | M12-P3C- GWFP9 | 3С | ||
| M12 Мужской разъем для заднего монтажа (пайка) | М12-П4А-ГВФМ16 | M12-P4A- GWFP9 | 4А | ||
| M12 Мужской разъем для заднего монтажа (пайка) | М12-П4Б-ГВФМ16 | M12-P4B- GWFP9 | 4Б | ||
| M12 Мужской разъем для заднего монтажа (пайка) | М12-P4C-GWFM16 | M12-P4C- GWFP9 | 4 С | ||
| M12 Мужской разъем для заднего монтажа (пайка) | М12-П4Д-ГВФМ16 | M12-P4D- GWFP9 | 4D | ||
| M12 Мужской разъем для заднего монтажа (пайка) | М12-П5А-ГВФМ16 | M12-P5A- GWFP9 | 5А | ||
| M12 Мужской разъем для заднего монтажа (пайка) | М12-П5Б-ГВФМ16 | M12-P5B- GWFP9 | 5Б | ||
| M12 Мужской разъем для заднего монтажа (пайка) | М12-П5С-ГВФМ16 | M12-P5C- GWFP9 | 5С | ||
| M12 Мужской разъем для заднего монтажа (пайка) | М12-П5Д-ГВФМ16 | M12-P5D- GWFP9 | 5D | ||
| M12 Мужской разъем для заднего монтажа (пайка) | М12-П6А-ГВФМ16 | M12-P6A- GWFP9 | 6А | ||
| M12 Мужской разъем для заднего монтажа (пайка) | М12-П6С-ГВФМ16 | M12-P6C- GWFP9 | 6С | ||
| M12 Мужской разъем для заднего монтажа (пайка) | М12-П8А-ГВФМ16 | M12-P8 A- GWFP9 | 8А | ||
| M12 Мужской разъем для заднего монтажа (пайка) | М12-П12А-ГВФМ16 | M12-P12A- GWFP9 | 12А | ||
| M12 Мужской разъем для заднего монтажа (пайка) | М12-П17А-ГВФМ16 | M12-P17A- GWFP9 | 17А |
Загрузки
| Каталог продукции | CAZN-Руководство по выбору продукции европейского стандарта |
| Руководство по разъему пропорционального клапана CAZN | Вид |
| Руководство по разъему датчика вибрации CAZN Zhengcheng | Вид |
| CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2 | Вид |
| Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1 | Вид |
| Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2 | Вид |
| Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2 | Вид |
| CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2 | Вид |
| Специальный разъем CAZN Zhengcheng NMEA-N2023-1 | Вид |
| Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1 | Вид |
| CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия | Вид |
| CAZN-Специальный разъем пропорционального клапана 23-1-английская версия | Вид |
| CAZN-Разъемы для датчиков вибрации 23-1-английская версия | Вид |
СВЯЖИТЕСЬ С НАМИ, ЧТОБЫ ПОЛУЧИТЬ БЕСПЛАТНЫЕ ОБРАЗЦЫ РАЗЪЕМОВ
Обычные продукты могут предоставить несколько бесплатных образцов для тестирования в соответствии с вашими потребностями,
а также могут предоставить индивидуальные характеристики и материалы в соответствии с вашими особыми потребностями.
