M12 Shell Shell цинковой сплав самка Винт PCB M16*1,5/PG9

Главная / Продукты / Круговой разъем / M12 / Задняя гнезда / M12 Shell Shell Shell Женский сплав

ПРОДУКТОВЫЙ ЦЕНТР

Задняя гнезда

M12 Shell Shell Shell Женский сплав

Европейский стандартный разъем: серия M12

Тип структуры:

Метод подключения: печатная плата

Тип булавки: самка

Оболочка продукта ： Оболочка цинк сплава

Номер контактов: 2, 3, 4, 5, 6, 8, 12, 17pins

Экранированный: нет

Сертификация: CE, ROHS, UL

Стандарт: IEC 61076-2-101

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Материал раковины ：	Латунные никелированные/цинковые сплавные сплавы.
Материал изолятора:	PA/TPU
Запечатывание материала ：	Эпоксидная смола/резина
Контактный материал ：	Латунь/фосфор медный золото
Водонепроницаемый сорт:	IP65/IP67
Импеданс изоляции:	≥100 МОм
Контактный импеданс:	≤5 МОм
Долговечность:	≥500 циклов
Применимая температура:	-25 ℃ ~ +80 ℃
Стандарт исполнения:	IEC 61076-2-101

M12 Электрические параметры

Электрическая схема

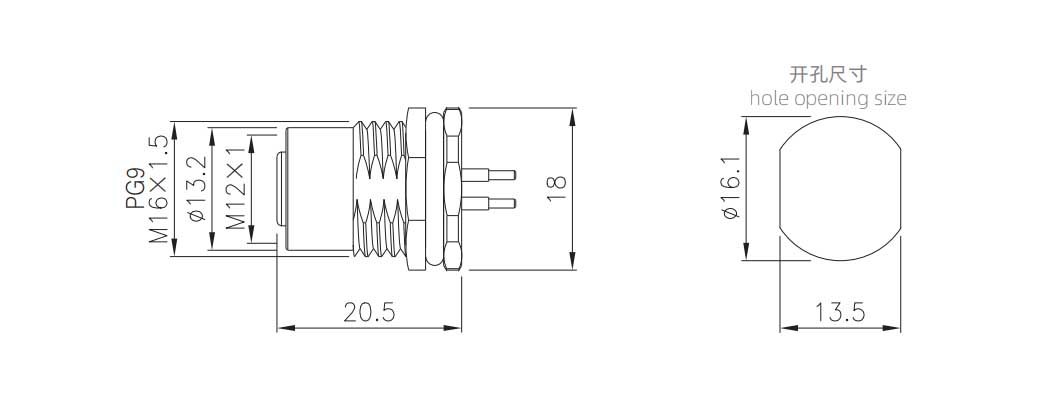

D Imension Bring

M12 PCB PINS

Заказ продукции

Название продукта	Размер винта: M16*1,5	Размер винта: PG9	Штифт	3D скачать	2d скачать
M12 Shell Shell Shell Женская сплава с сплавами (PCB)	M12-S2A-GPFM16-ZA	M12-S2A-GPFP9-ZA	2A
M12 Shell Shell Shell Женская сплава с сплавами ( PCB )	M12-S3A-GPFM16-ZA	M12-S3A-GPFP9-ZA	3A
M12 Shell Shell Shell Женская сплава с сплавами ( PCB )	M12-S4A-GPFM16-ZA	M12-S4A-GPFP9-ZA	4а
M12 Shell Shell Shell Женская сплава с сплавами (PCB)	M12-S4B-GPFM16-ZA	M12-S4B-GPFP9-ZA	4B
M12 Shell Shell Shell Женская сплава с сплавами ( PCB )	M12-S4D-GPFM16-ZA	M12-S4D-GPFP9-ZA	4d
M12 Shell Shell Shell Женская сплава с сплавами ( PCB )	M12-S5A-GPFM16-ZA	M12-S5A-GPFP9-ZA	5A
M12 Shell Shell Shell Женская сплава с сплавами ( PCB )	M12-S5B-GPFM16-ZA	M12-S5B-GPFP9-ZA	5b
M12 Shell Shell Shell Женская сплава с сплавами ( PCB )	M12-S5D-GPFM16-ZA	M12-S5D-GPFP9-ZA	5d
M12 Shell Shell Shell Женская сплава с сплавами ( PCB )	M12-S6A-GPFM16-ZA	M12-S6A-GPFP9-ZA	6A
M12 Shell Shell Shell Женская сплава с сплавами ( PCB )	M12-S8A-GPFM16-ZA	M12-S8A-GPFP9-ZA	8а
M12 Shell Shell Shell Женская сплава с сплавами ( PCB )	M12-S12A-GPFM16-ZA	M12-S12A-GPFP9-ZA	12A
M12 Shell Shell Shell Женская сплава с сплавами (PCB)	M12-S17A-GPFM16-ZA	M12-S17A-GPFP9-ZA	17а
