M12 Женское заднее крепление (припоя, винт M15*1, пластиковый тип)
УЗНАТЬ БОЛЬШЕ
Главная / Продукты / Круговой разъем / M12 / Задняя гнезда / Корпус из цинкового сплава M12, наружный винт с гнездом для крепления сзади M12*1
Задняя гнезда
Разъем европейского стандарта: серия M12
Тип конструкции: Гнездо с задним креплением
Метод подключения: печатная плата
Тип штифта: Мужской
Корпус продукта: Корпус из цинкового сплава
Количество контактов: 2, 3, 4, 5, 6, 8, 12, 17 контактов
Экранированный: Нет
Сертификация: CE,RoHS,UL
Стандарт: МЭК 61076-2-101
-
Размер винта:
-
Кодекс продавца:
M12-P2A-GPFM12-ZA
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный/ПА |
| Материал изолятора: | ПА/ТПУ |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Стандарт исполнения： | МЭК 61076-2-101 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12
Электрическая схема

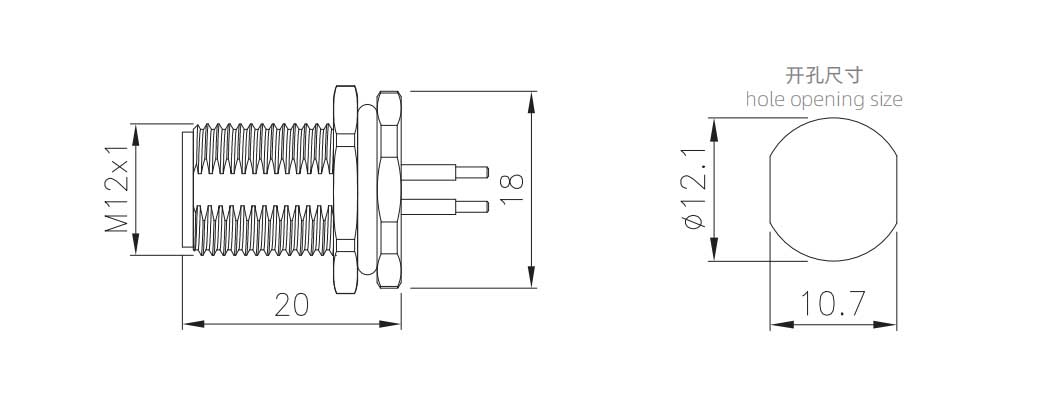

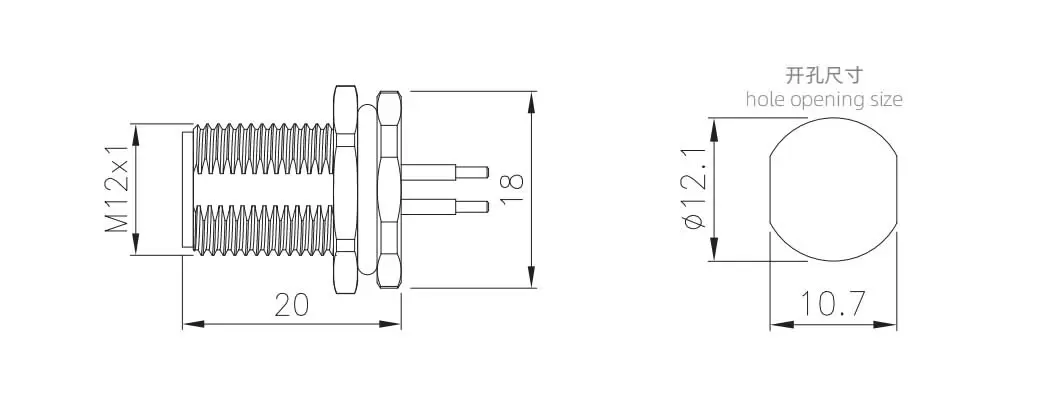

ЧЕРТЕЖ РАЗМЕРОВ
РАСПОЛОЖЕНИЕ ШТЫРЕЙ ПЕЧАТНОЙ ПЛАТЫ M12
Заказ продукции
| Название продукта | Размер винта: M12*1 | Булавки | 3D-загрузка | 2D-загрузка |
| Корпус из цинкового сплава M12, гнездо для заднего монтажа (печатная плата) | М12-П2А-ГПФМ12-ЗА | 2А | ||
| Корпус из цинкового сплава M12, штекерное гнездо для заднего монтажа (печатная плата) | М12-П3А-ГПФМ12-ЗА | 3А | ||
| Корпус из цинкового сплава M12, штекерное гнездо для заднего монтажа (печатная плата) | М12-П4А-ГПФМ12-ЗА | 4А | ||
| Корпус из цинкового сплава M12, штекерное гнездо для заднего монтажа (печатная плата) | М12-П4Б-ГПФМ12-ЗА | 4Б | ||
| Корпус из цинкового сплава M12, штекерное гнездо для заднего монтажа (печатная плата) | М12-П4Д-ГПФМ12-ЗА | 4D | ||
| Корпус из цинкового сплава M12, штекерное гнездо для заднего монтажа (печатная плата) | М12-П5А-ГПФМ12-ЗА | 5А | ||
| Корпус из цинкового сплава M12, штекерное гнездо для заднего монтажа (печатная плата) | М12-П5Б-ГПФМ12-ЗА | 5Б | ||
| Корпус из цинкового сплава M12, штекерное гнездо для заднего монтажа (печатная плата) | M12-P5D- GPFM12-ZA | 5D | ||
| Корпус из цинкового сплава M12, штекерное гнездо для заднего монтажа (печатная плата) | М12-П6А-ГПФМ12-ЗА | 6А | ||
| Корпус из цинкового сплава M12, штекерное гнездо для заднего монтажа (печатная плата) | М12-П8А-ГПФМ12-ЗА | 8А | ||
| Корпус из цинкового сплава M12. Разъем для заднего монтажа (печатная плата) | М12-П12А-ГПФМ12-ЗА | 12А | ||
| Корпус из цинкового сплава M12, штекерное гнездо для заднего монтажа (печатная плата) | М12-П17А-ГПФМ12-ЗА | 17А |
