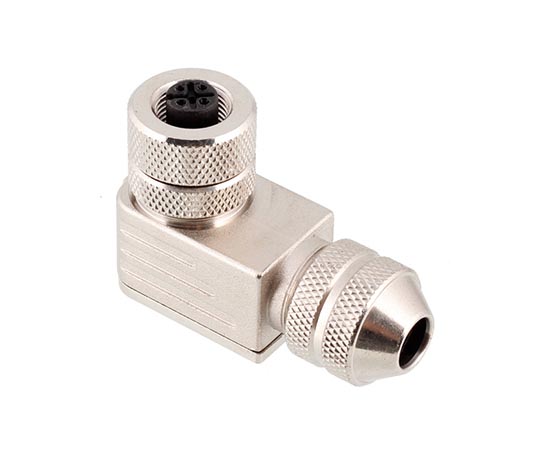

M12 угловой женский металлический собранный штекер (винт)

Главная / Продукты / Круговой разъем / M12 / Металлический сборка / Угловая металлическая заглушка M12 с внутренней резьбой (винтовая)

ПРОДУКТОВЫЙ ЦЕНТР

Металлический сборка

Угловая металлическая заглушка M12 с внутренней резьбой (винтовая)

Угловая металлическая заглушка M12 с внутренней резьбой (винтовая)

Разъем европейского стандарта: серия M12

Тип конструкции: Металлическая сборная изогнутая заглушка

Тип штифта: гнездовой

Количество контактов: 2,3,4,5,6,8 Контакты

Метод соединения: Винтовое

Экранированный: Да

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-101

Булавки:
2Pin A-код 3Pin A-код 4Pin A-код 4-контактный D-код 5-контактный A-код 5-контактный B-код 6-контактный A-код 8-контактный A-код
ПГ7/ПГ9:
PG7 PG9
Кодекс продавца:
M12-S2A-GLDP7-N-TT

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунное никелирование/цинковый сплав никель/ПА
Материал изолятора:	ПА/ТПУ
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-101

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12

Электрическая схема

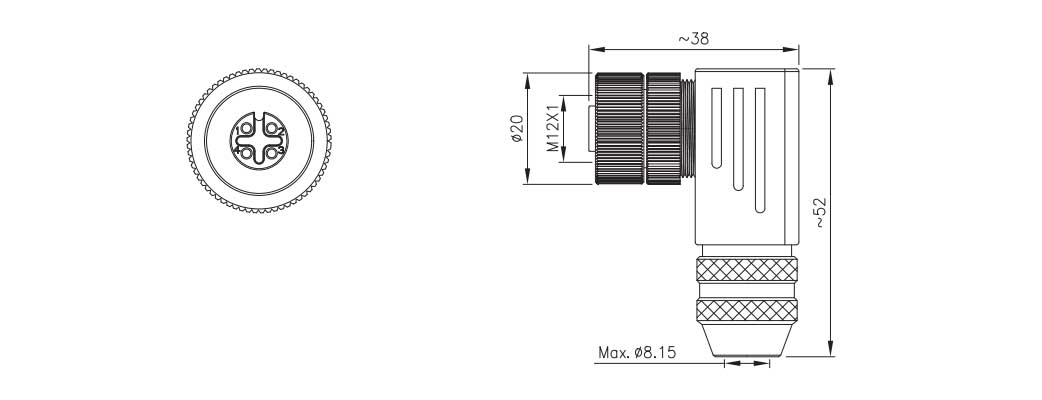

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Размер выходного отверстия-PG7	Размер выходного отверстия-PG9	Булавки	3D-загрузка	2D-загрузка
Угловая розетка M12, металлическая, собранная	M12-S2A-GLDP7-N-TT	M12-S2A-GLDP9-N-TT	2А
Угловая розетка M12, металлическая, собранная	M12-S3A-GLDP7-N-TT	M12-S3A-GLDP9-N-TT	3А
Угловая розетка M12, металлическая, собранная	M12-S4A-GLDP7-N-TT	M12-S4A-GLDP9-N-TT	4А
Угловая розетка M12, металлическая, собранная	М12-С4Д-ГЛДП7-Н-ТТ	М12-С4Д-ГЛДП9-Н-ТТ	4D
Угловая розетка M12, металлическая, собранная	M12-S5A-GLDP7-N-TT	M12-S5A-GLDP9-N-TT	5А
Угловая розетка M12, металлическая, собранная	M12-S5B-GLDP7-N-TT	M12-S5B-GLDP9-N-TT	5Б
Угловая розетка M12, металлическая, собранная	M12-S6A-GLDP7-N-TT	M12-S6A-GLDP9-N-TT	6А
Угловая розетка M12, металлическая, собранная	M12-S8A-GLDP7-N-TT	М12-С8А-ГЛДП9-Н-ТТ	8А
