M12 прямая розетка металлическая собранная заглушка (винт)

Главная / Продукты / Круговой разъем / M12 / Металлический сборка / M12 Прямой женский металлический собранный штекер (винт)

ПРОДУКТОВЫЙ ЦЕНТР

Металлический сборка

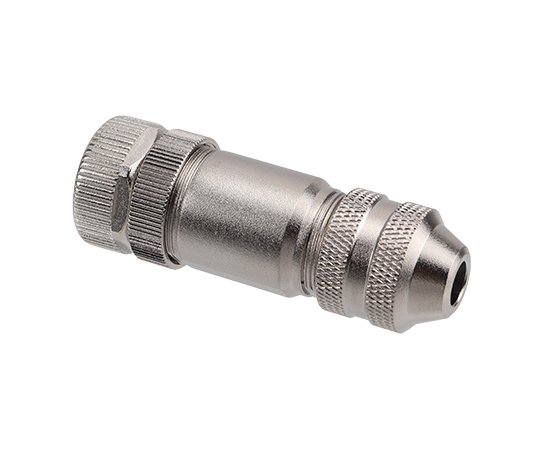

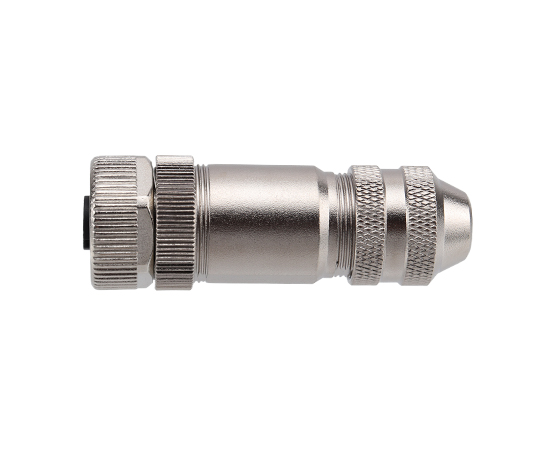

M12 Прямой женский металлический собранный штекер (винт)

M12 Прямой женский металлический собранный штекер (винт)

Европейский стандартный разъем серии M12

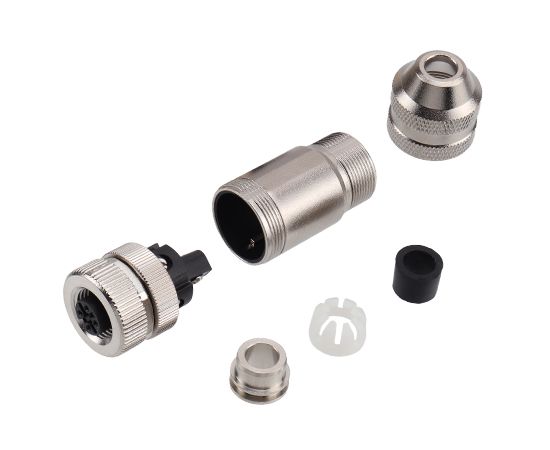

Тип конструкции: Металлическая сборная прямая заглушка

Тип штифта: гнездовой

Количество контактов: 2,3,4,5,6,8 Контакты

Метод соединения: Винтовое

Экранированный: Да

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-101

Булавки:
2-контактный А-код 3Pin A-код 4Pin A-код 4-контактный D-код 5-контактный A-код 5-контактный B-код 6-контактный A-код 8-контактный A-код
ПГ7/ПГ9:
PG7 PG9
Кодекс продавца:
M12-S2A-GLAP7

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунное никелирование/цинковый сплав никель/PA+GF
Материал изолятора:	ПА+СВ/ТПУ
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-101

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12

Электрическая схема

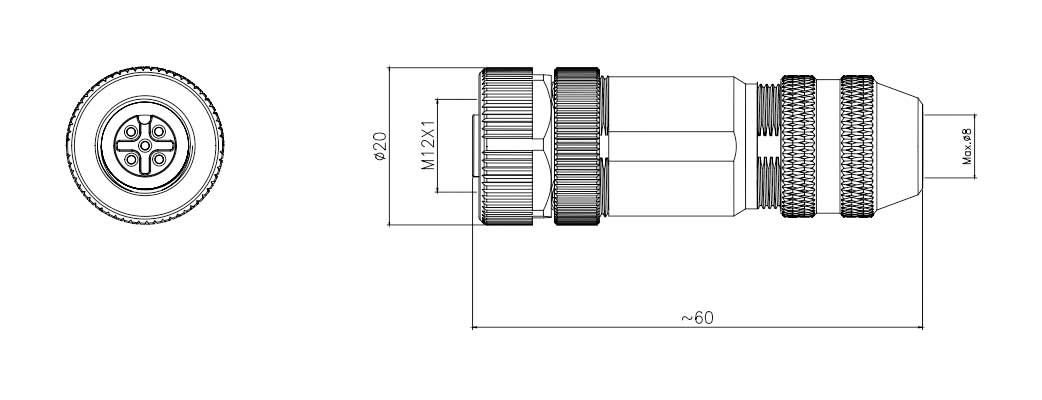

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Размер выходного отверстия-PG7	Размер выходного отверстия-PG9	Булавки	3D-загрузка	2D-загрузка
M12 Прямой женский металлический собранный штекер (винт)	М12-С2А-ГЛАП7	М12-С2А-ГЛАП9	2А
M12 Прямой женский металлический собранный штекер (винт)	М12-С3А-ГЛАП7	М12-С3А-ГЛАП9	3А
M12 Прямой женский металлический собранный штекер (винт)	М12-С4А-ГЛАП7	М12-С4А-ГЛАП9	4А
M12 Прямой женский металлический собранный штекер (винт)	М12-С4Д-ГЛАП7	М12-С4Д-ГЛАП9	4D
M12 Прямой женский металлический собранный штекер (винт)	М12-С5А-ГЛАП7	М12-С5А-ГЛАП9	5А
M12 Прямой женский металлический собранный штекер (винт)	М12-С5Б-ГЛАП7	М12-С5Б-ГЛАП9	5Б
M12 Прямой женский металлический собранный штекер (винт)	М12-С6А-ГЛАП7	М12-С6А-ГЛАП9	6А
M12 Прямой женский металлический собранный штекер (винт)	М12-С8А-ГЛАП7	М12-С8А-ГЛАП9	8А
