Пластиковый разъем M12 с прямой внутренней резьбой (под пайку)
УЗНАТЬ БОЛЬШЕ
Главная / Продукты / Круговой разъем / M12 / Пластическая собранная заглушка / Пластиковая угловая розетка M12 (винтовая)
Пластическая собранная заглушка
Европейский стандартный разъем серии M12

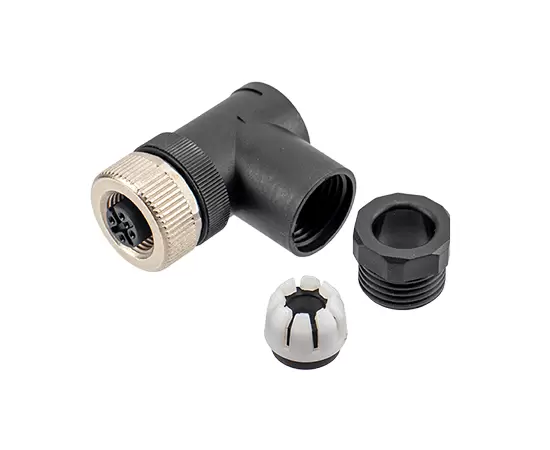

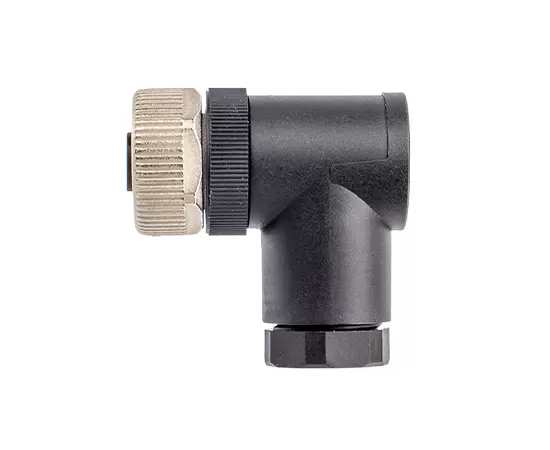

Тип конструкции: угловая пластиковая розетка с разъемом
Тип штифта: гнездовой
Количество контактов: 2,3,4,5,6,8 Контакты
Метод соединения: Винтовое
Экранированный: НЕТ
Сертификация: CE,RoHS,UL
Стандарт: МЭК 61076-2-101
-
Кодекс продавца:
M12-S2A-PLDP7
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунное никелирование/цинковый сплав никель/ПА |
| Материал изолятора: | ПА/ТПУ |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Стандарт исполнения： | МЭК 61076-2-101 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12
Электрическая схема

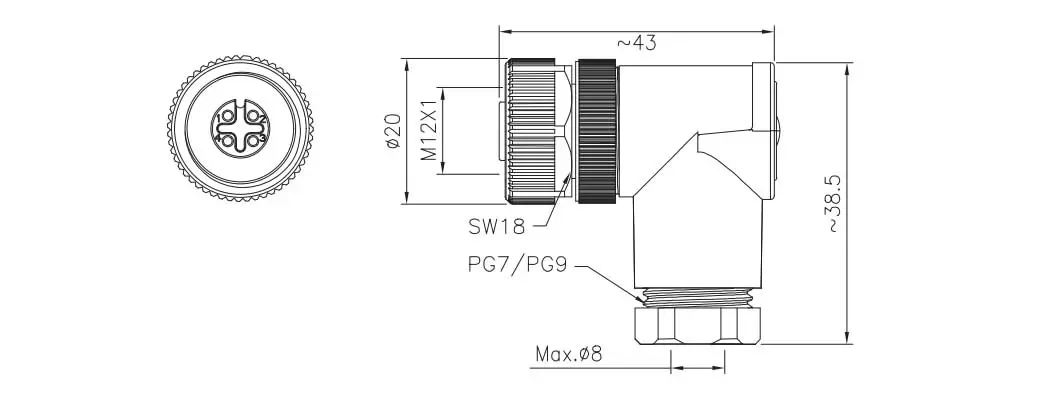

ЧЕРТЕЖ РАЗМЕРОВ
ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Размер выходного отверстия-PG7 | Размер выходного отверстия-PG9 | Булавки | 3D-загрузка | 2D-загрузка |
| Угловая пластиковая розетка в сборе | М12-С2А-ПЛДП7 | М12-С2А-ПЛДП9 | 2А | ||
| Угловая пластиковая розетка в сборе | М12-С3А-ПЛДП7 | М12-С3А-ПЛДП9 | 3А | ||
| Угловая пластиковая розетка в сборе | М12-С4А-ПЛДП7 | М12-С4А-ПЛДП9 | 4А | ||
| Угловая пластиковая розетка в сборе | М12-С4Б-ПЛДП7 | М12-С4Б-ПЛДП9 | 4Б | ||
| Угловая пластиковая розетка в сборе | М12-С4Д-ПЛДП7 | М12-С4Д-ПЛДП9 | 4D | ||
| Угловая пластиковая розетка в сборе | М12-С5А-ПЛДП7 | М12-С5А-ПЛДП9 | 5А | ||
| Угловая пластиковая розетка в сборе | М12-С5Б-ПЛДП7 | М12-С5Б-ПЛДП9 | 5Б | ||
| Угловая пластиковая розетка в сборе | М12-С5Д-ПЛДП7 | М12-С5Д-ПЛДП9 | 5D | ||
| Угловая пластиковая розетка в сборе | М12-С6А-ПЛДП7 | М12-С6А-ПЛДП9 | 6А | ||
| Угловая пластиковая розетка в сборе | М12-С8А-ПЛДП7 | М12-С8А-ПЛДП9 | 8А |
