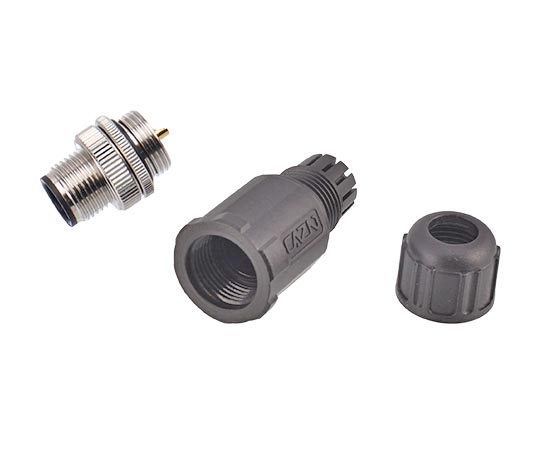

Пластиковая угловая заглушка M12 (винтовая)
УЗНАТЬ БОЛЬШЕ

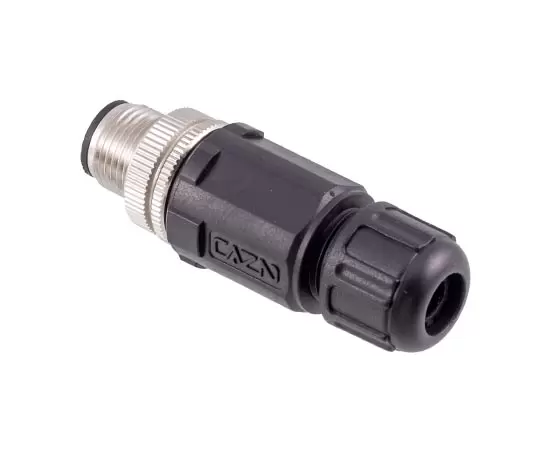

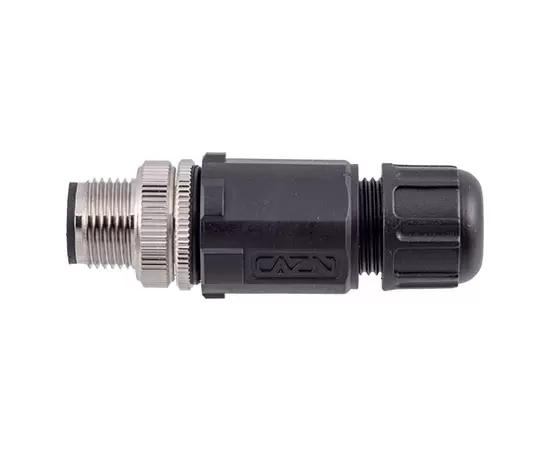

Главная / Продукты / Круговой разъем / M12 / Пластическая собранная заглушка / Прямой пластиковый разъем M12 (под пайку)
Пластическая собранная заглушка
Разъем европейского стандарта: серия M12
Тип конструкции: Пластиковая сборная заглушка
Тип штифта: Мужской тип
Номер контакта: 2,3,4,5,6,8,12,17 Контакты
Метод соединения: Пайка
Экранированный: Нет
Сертификация: CE,RoHS,UL
Стандарт: МЭК 61076-2-101
-
PG7:
-
Кодекс продавца:
M12-P2A-PWAP7
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунное никелирование/цинковый сплав никель/ПА |
| Материал изолятора: | ПА/ТПУ |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Стандарт исполнения： | МЭК 61076-2-101 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12
Электрическая схема

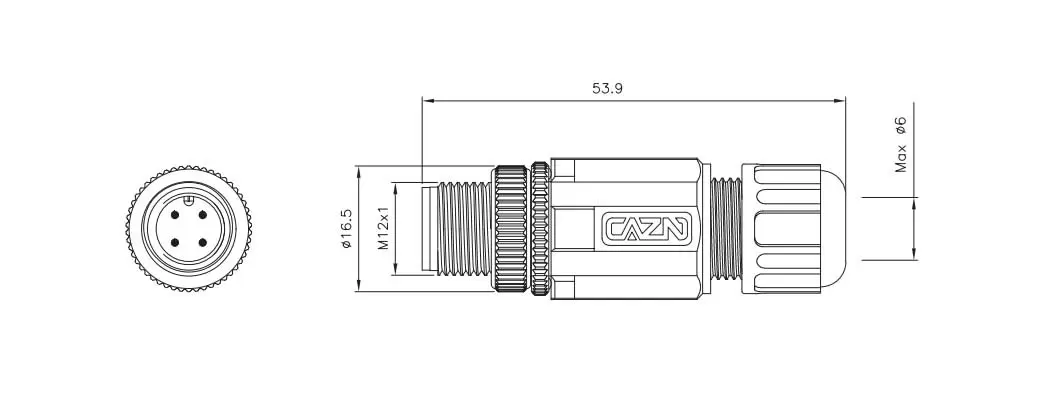

ЧЕРТЕЖ РАЗМЕРОВ
ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Размер выходного отверстия-PG7 | Булавки | 3D-загрузка | 2D-загрузка |
| Пластиковый разъем с прямым штекером | М12-П2А-ПВАП7 | 2А | ||
| Пластиковый разъем с прямым штекером | М12-П3А-ПВАП7 | 3А | ||
| Пластиковый разъем с прямым штекером | М12-П4А-ПВАП7 | 4А | ||
| Пластиковый разъем с прямым штекером | М12-П4Б-ПВАП7 | 4Б | ||
| Пластиковый разъем с прямым штекером | М12-П4Д-ПВАП7 | 4D | ||
| Пластиковый разъем с прямым штекером | М12-П5А-ПВАП7 | 5А | ||
| Пластиковый разъем с прямым штекером | М12-П5Б-ПВАП7 | 5Б | ||
| Пластиковый разъем с прямым штекером | М12-П5Д-ПВАП7 | 5D | ||
| Пластиковый разъем с прямым штекером | М12-П6А-ПВАП7 | 6А | ||
| Пластиковый разъем с прямым штекером | М12-П8А-ПВАП7 | 8А | ||
| Пластиковый разъем с прямым штекером | М12-П12А-ПВАП7 | 12А | ||
| Пластиковый разъем с прямым штекером | М12-П17А-ПВАП7 | 17А | ||
| Пластиковый разъем с прямым штекером | М12-P3C-PWAP7 | 3С | ||
| Пластиковый разъем с прямым штекером | М12-П4С-ПВАП7 | 4С | ||
| Пластиковый разъем с прямым штекером | М12-П5С-ПВАП7 | 5С | ||
| Пластиковый разъем с прямым штекером | М12-П6С-ПВАП7 | 6С |
