M12 Прямой штекерный разъем (пластиковый)

Главная / Продукты / Круговой разъем / M12 / Пластическая прямая штекер / Прямой штекер M12, литой (пластиковый)

ПРОДУКТОВЫЙ ЦЕНТР

Пластическая прямая штекер

Прямой штекер M12, литой (пластиковый)

Разъем европейского стандарта: серия M12

Тип конструкции: Прямой литой штекер

Метод соединения: Пайка

Тип штифта: Мужской тип

Количество контактов: 2, 3, 4, 5, 6, 8, 12 штырьков

Материал провода: ПВХ/ПУ

Экранированный: два варианта: экранированный/неэкранированный

Длина кабеля: 1M/2M/5M (настраивается)

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-101

Булавки:
2-контактный А-код 3-контактный А-код 4-контактный А-код 4-контактный D-код 5-контактный А-код 5-контактный B-код 6-контактный А-код 8-контактный A-код 12-контактный А-код
Неэкранированный:
Неэкранированный
Кодекс продавца:
M12-P2A-MWA-1PV-PM

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный/ПА
Материал изолятора:	ПА/ТПУ
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Формовочный материал:	ПВХ/ПУ
Стандарт исполнения：	МЭК 61076-2-101

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12

Электрическая схема

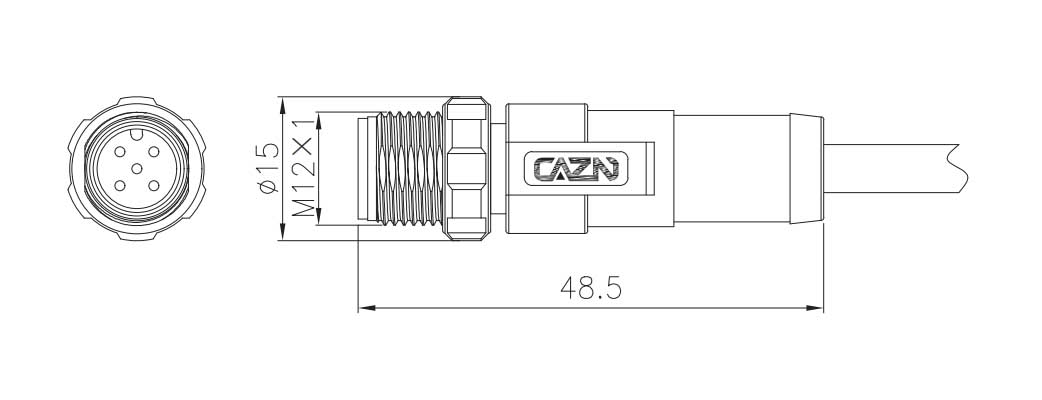

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	НОМЕР ПРОДУКТА	Булавки	3D-загрузка	2D-загрузка
Прямой штекер M12 с литой резьбой	M12-P2A-MWA-xxPV-PM	2А
Прямой штекер M12 с литой резьбой	M12-P3A-MWA-xxPV-PM	3А
Прямой штекер M12 с литой резьбой	M12-P4A-MWA-xxPV-PM	4А
Прямой штекер M12 с литой резьбой	M12-P4D-MWA-xxPV-PM	4D
Прямой штекер M12 с литой резьбой	M12-P5A-MWA-xxPV-PM	5А
Прямой штекер M12 с литой резьбой	M12-P5B-MWA-xxPV-PM	5Б
Прямой штекер M12 с литой резьбой	M12-P6A-MWA-xxPV-PM	6А
Прямой штекер M12 с литой резьбой	M12-P8A-MWA-xxPV-PM	8А
Прямой штекер M12 с литой резьбой	M12-P12A-MWA-xxPV-PM	12А

Загрузки

Каталог продукции	CAZN-Руководство по выбору продукции европейского стандарта
Руководство по разъему пропорционального клапана CAZN	Вид
Руководство по разъему датчика вибрации CAZN Zhengcheng	Вид
CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2	Вид
Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1	Вид
Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2	Вид
Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2	Вид
CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2	Вид
Специальный разъем CAZN Zhengcheng NMEA-N2023-1	Вид
Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1	Вид
CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия	Вид
CAZN-Специальный разъем пропорционального клапана 23-1-английская версия	Вид
CAZN-Разъемы для датчиков вибрации 23-1-английская версия	Вид
