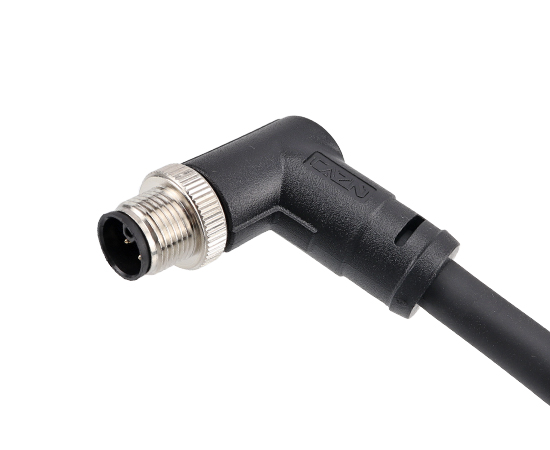

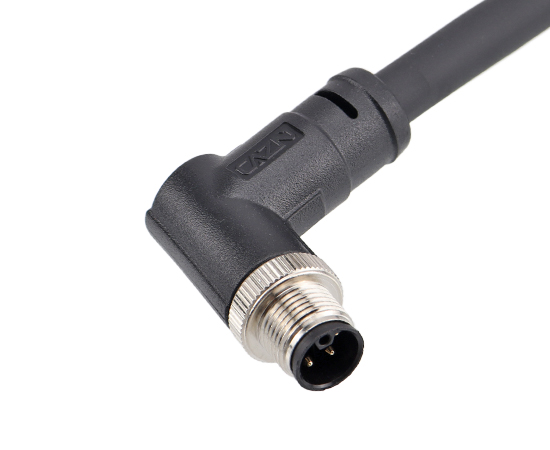

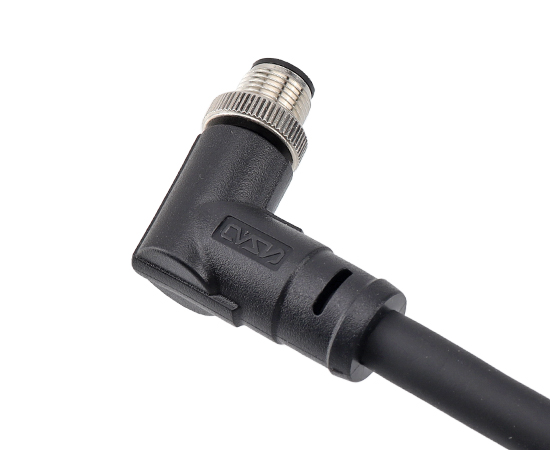

M12 Угловая пластиковая штекер (тип питания)

M12 Угловая пластиковая штекер (тип питания)

Европейский стандартный разъем: серия M12 ， тип мощности

Тип структуры: заглушенная штекер

Метод соединения: припой

Тип булавки: мужчина

Номер контактов: 2, 3, 4, 5, 6 булавок

Экранированный: нет

Сертификация: CE, ROHS, UL

Стандарт: IEC 61076-2-101

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Материал раковины ：	Латунные никелированные/цинковые сплавные сплавы.
Материал изолятора:	PA/TPU
Запечатывание материала ：	Эпоксидная смола/резина
Контактный материал ：	Латунь/фосфор медный золото
Водонепроницаемый сорт:	IP65/IP67
Импеданс изоляции:	≥100 МОм
Контактный импеданс:	≤5 МОм
Долговечность:	≥500 циклов
Применимая температура:	-25 ℃ ~ +80 ℃
Формовочный материал:	ПВХ/Pur
Стандарт исполнения:	IEC 61076-2-101

M12 Тип мощности электрические параметры

Электрическая схема

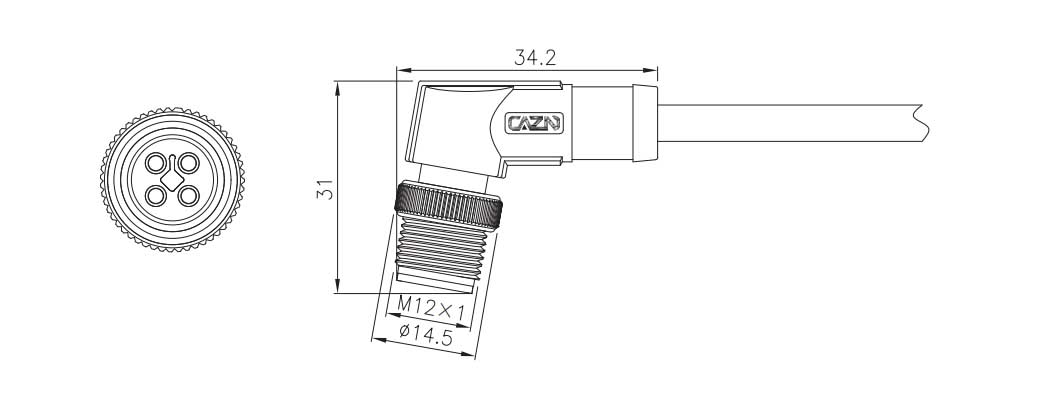

D Imension Bring

Определение провода

Заказ продукции

Название продукта	Номер части	Штифт	3D скачать	2d скачать
M12 угловой переосмысленный заглушка (тип питания)	M12-P3S-MWD-XPV/XPU	(2+PE) с
M12 угловой переосмысленный заглушка (тип питания)	M12-P4S-MWD-XPV/XPU	(3+PE) с
M12 угловой переосмысленный заглушка (тип питания)	M12-P2T-MWD-XPV/XPU	2T
M12 угловой переосмысленный заглушка (тип питания)	M12-P3T-MWD-XPV/XPU	(2+pe) т
M12 угловой переосмысленный заглушка (тип питания)	M12-P4T-MWD-XPV/XPU	(3+PE) т
M12 угловой переосмысленный заглушка (тип питания)	M12-P3K-MWD-XPV/XPU	(2+PE) k
M12 угловой переосмысленный заглушка (тип питания)	M12-P4K-MWD-XPV/XPU	(3+PE) k
M12 угловой переосмысленный заглушка (тип питания)	M12-P5K-MWD-XPV/XPU	(4+PE) k
M12 угловой переосмысленный заглушка (тип питания)	M12-P3L-MWD-XPV/XPU	(2+PE) l
M12 угловой переосмысленный заглушка (тип питания)	M12-P4L-MWD-XPV/XPU	(3+PE) l
M12 угловой переосмысленный заглушка (тип питания)	M12-P5L-MWD-XPV/XPU	(4+PE) L.
M12 угловой переосмысленный заглушка (тип питания)	M12-P2L-MWD-XPV/XPU-NP	2L
M12 угловой переосмысленный заглушка (тип питания)	M12-P3L-MWD-XPV/XPU-NP	3L
M12 угловой переосмысленный заглушка (тип питания)	M12-P4L-MWD-XPV/XPU-NP	4L
