M12 Мужское заднее крепление (тип питания, припой, M16*1,5/PG9)

Главная / Продукты / Круговой разъем / M12 / M12 Тип мощности / M12 Мужское заднее крепление (тип питания, припоя, винт M16*1,5/pg9)

ПРОДУКТОВЫЙ ЦЕНТР

M12 Тип мощности

M12 Мужское заднее крепление (тип питания, припоя, винт M16*1,5/pg9)

Европейский стандартный разъем: серия M12 ， тип мощности

Тип конструкции: мужское заднее крепление

Метод соединения: припой

Тип булавки: мужчина

Номер контактов: 2, 3, 4, 5pins

Экранированный: нет

Сертификация: CE, ROHS, UL

Стандарт: IEC 61076-2-101

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Материал раковины ：	Латунные никелированные/цинковые сплавные сплавы.
Материал изолятора:	PA/TPU
Запечатывание материала ：	Эпоксидная смола/резина
Контактный материал ：	Латунь/фосфор медный золото
Водонепроницаемый сорт:	IP65/IP67
Импеданс изоляции:	≥100 МОм
Контактный импеданс:	≤5 МОм
Долговечность:	≥500 циклов
Применимая температура:	-25 ℃ ~ +80 ℃
Формовочный материал:	ПВХ/Pur
Стандарт исполнения:	IEC 61076-2-101

M12 Тип мощности электрические параметры

Электрическая схема

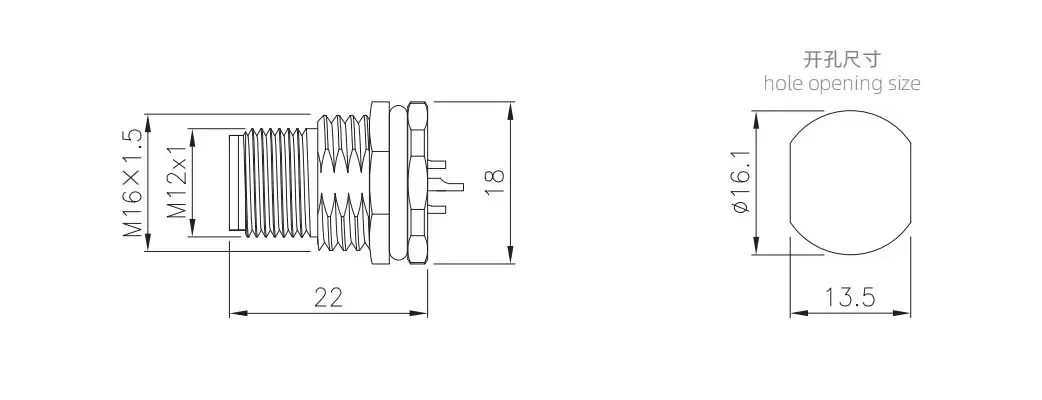

D Imension Bring

Определение провода

Заказ продукции

Название продукта	Винт M16*1.5	Винт PG9	Штифт	3D скачать	2d скачать
M12 Мужское заднее крепление (тип питания, припоя, винт M16*1,5)	M12-P3S-GWFM16	M12-P3S-GWFP9	(2+PE) с
M12 Мужское заднее крепление (тип питания, припоя, винт M16*1,5)	M12-P4S-GWFM16	M12-P4S-GWF PG9	(3+PE) с
M12 Мужское заднее крепление (тип питания, припоя, винт M16*1,5)	M12-P2T-GWFM16	M12-P2T-GWF PG9	2T
M12 Мужское заднее крепление (тип питания, припоя, винт M16*1,5)	M12-P3T-GWFM16	M12-P3T-GWF PG9	(2+pe) т
M12 Мужское заднее крепление (тип питания, припоя, винт M16*1,5)	M12-P4T-GWFM16	M12-P4T-GWF PG9	(3+PE) т
M12 Мужское заднее крепление (тип питания, припоя, винт M16*1,5)	M12-P3K-GWFM16	M12-P3K-GWF PG9	(2+PE) k
M12 Мужское заднее крепление (тип питания, припоя, винт M16*1,5)	M12-P4K-GWFM16	M12-P4K-GWF PG9	(3+PE) k
M12 Мужское заднее крепление (тип питания, припоя, винт M16*1,5)	M12-P5K-GWFM16	M12-P5K-GWF PG9	(4+PE) k
M12 Мужское заднее крепление (тип питания, припоя, винт M16*1,5)	M12-P3L-GWFM16	M12-P3L-GWF PG9	(2+PE) l
M12 Мужское заднее крепление (тип питания, припоя, винт M16*1,5)	M12-P4L-GWFM16	M12-P4L-GWF PG9	(3+PE) l
M12 Мужское заднее крепление (тип питания, припоя, винт M16*1,5)	M12-P5L-GWFM16	M12-P5L-GWF PG9	(4+PE) L.
M12 Мужское заднее крепление (тип питания, припоя, винт M16*1,5)	M12-P2L-GWFM16-NP	M12-P2L-GWF PG9 -NP	2L
M12 Мужское заднее крепление (тип питания, припоя, винт M16*1,5)	M12-P3L-GWFM16-NP	M12-P3L-GWF PG9 -NP	3L
M12 Мужское заднее крепление (тип питания, припоя, винт M16*1,5)	M12-P4L-GWFM16-NP	M12-P4L-GWF PG9 -NP	4L

Загрузки

Каталог продукции	CAZN-Руководство по выбору продукции европейского стандарта
Руководство по разъему пропорционального клапана CAZN	Вид
Руководство по разъему датчика вибрации CAZN Zhengcheng	Вид
CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2	Вид
Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1	Вид
Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2	Вид
Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2	Вид
CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2	Вид
Специальный разъем CAZN Zhengcheng NMEA-N2023-1	Вид
Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1	Вид
CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия	Вид
CAZN-Специальный разъем пропорционального клапана 23-1-английская версия	Вид
CAZN-Разъемы для датчиков вибрации 23-1-английская версия	Вид

СВЯЖИТЕСЬ С НАМИ, ЧТОБЫ ПОЛУЧИТЬ БЕСПЛАТНЫЕ ОБРАЗЦЫ РАЗЪЕМОВ

Обычные продукты могут предоставить несколько бесплатных образцов для тестирования в соответствии с вашими потребностями,
а также могут предоставить индивидуальные характеристики и материалы в соответствии с вашими особыми потребностями.

Связаться с нами

СВЯЗАННЫЕ РЕШЕНИЯ

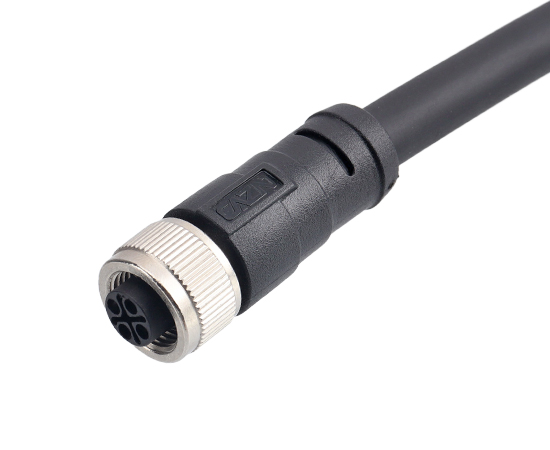

СОПУТСТВУЮЩИЕ ПРОДУКТЫ
