M12 литой штекерный разъем с экранированной трубкой жгута 1M 2M 5M

Главная / Продукты / Круговой разъем / M12 / Резиновый покрытый заглушка / M12 литой штекерный разъем с экранированной трубкой жгут проводов длина кабеля 1M 2M 5M

ПРОДУКТОВЫЙ ЦЕНТР

Резиновый покрытый заглушка

M12 литой штекерный разъем с экранированной трубкой жгут проводов длина кабеля 1M 2M 5M

Разъем европейского стандарта: серия M12

Тип конструкции: Формованная штепсельная розетка с экранированной трубчатой проводкой

Метод соединения: Пайка

Тип штифта: Мужской

Количество контактов: 2, 3, 4, 5, 6, 8, 12, 17 контактов

Материал провода: ПВХ/ПУ

Экранированный: Экранированный

Длина кабеля: 1M/2M/5M (настраивается)

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-101

Булавки:
2-контактный А-код 3-контактный А-код 4-контактный А-код 4-контактный D-код 5-контактный А-код 5-контактный B-код 6-контактный А-код 8-контактный A-код 12-контактный А-код 17-контактный А-код
Длина кабеля:
1М 2М 5М
Материал:
ПВХ/ПУ
Кодекс продавца:
M12-P2A-MWFM16-1PV/1PU-S

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный/ПА
Материал изолятора:	ПА/ТПУ
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Материал формовки：	ПВХ/ПУ
Стандарт исполнения：	МЭК 61076-2-101

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12

Электрическая схема

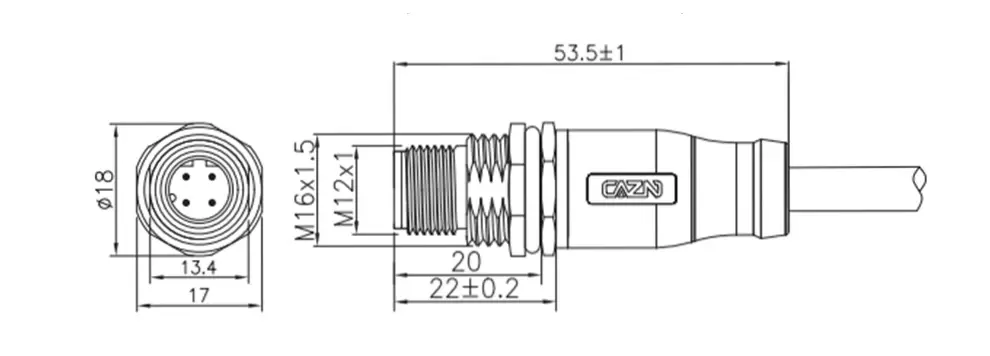

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта: экранированный	Булавки	3D-загрузка	2D-загрузка
M12 литой штекерный разъем с экранированной трубчатой проводкой	M12-P2A-MWFM16-xPV/xPU-S	2А
M12 литой штекерный разъем с экранированной трубчатой проводкой	M12-P3A-MWFM16-xPV/xPU-S	3А
M12 литой штекерный разъем с экранированной трубчатой проводкой	M12-P4A-MWFM16-xPV/xPU-S	4А
M12 литой штекерный разъем с экранированной трубчатой проводкой	M12-P4D-MWFM16-xPV/xPU-S	4D
M12 литой штекерный разъем с экранированной трубчатой проводкой	M12-P5A-MWFM16-xPV/xPU-S	5А
M12 литой штекерный разъем с экранированной трубчатой проводкой	M12-P5B-MWFM16-xPV/xPU-S	5Б
M12 литой штекерный разъем с экранированной трубчатой проводкой	M12-P6A-MWFM16-xPV/xPU-S	6А
M12 литой штекерный разъем с экранированной трубчатой проводкой	M12-P8A-MWFM16-xPV/xPU-S	8А
M12 литой штекерный разъем с экранированной трубчатой проводкой	M12-P12A- MWFM16-xPV/xPU-S	12А
M12 литой штекерный разъем с экранированной трубчатой проводкой	M12-P17A- MWFM16-xPV/xPU-S	17А

Загрузки

Каталог продукции	CAZN-Руководство по выбору продукции европейского стандарта
Руководство по разъему пропорционального клапана CAZN	Вид
Руководство по разъему датчика вибрации CAZN Zhengcheng	Вид
CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2	Вид
Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1	Вид
Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2	Вид
Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2	Вид
CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2	Вид
Специальный разъем CAZN Zhengcheng NMEA-N2023-1	Вид
Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1	Вид
CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия	Вид
CAZN-Специальный разъем пропорционального клапана 23-1-английская версия	Вид
CAZN-Разъемы для датчиков вибрации 23-1-английская версия	Вид
