M12 Straight Femberdeded Plug | Производитель Cazn China, оптовые запасы

Главная / Продукты / Круговой разъем / M12 / Прямая заглушка / M12 Straight Fembrodeded Plugure

ПРОДУКТОВЫЙ ЦЕНТР

Прямая заглушка

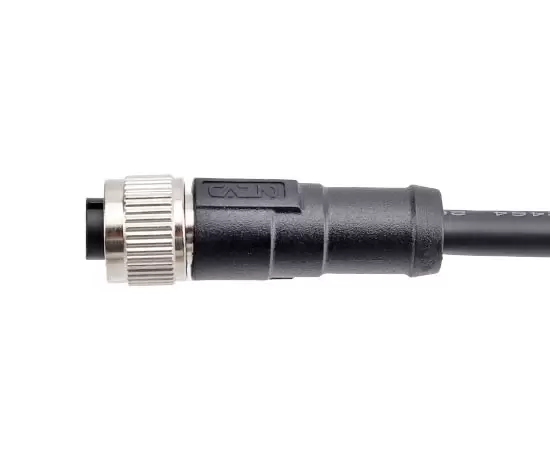

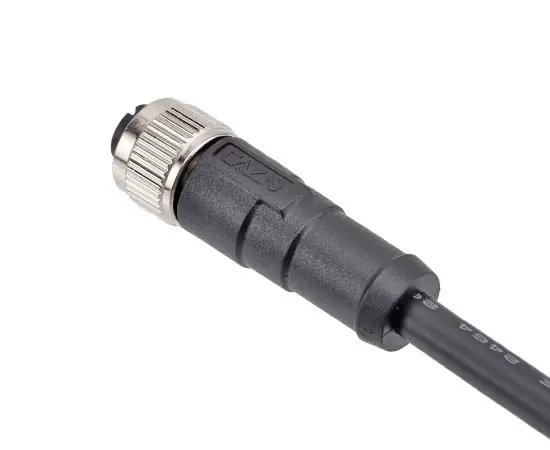

M12 Straight Fembrodeded Plugure

Европейский стандартный разъем: серия M12

Тип структуры: прямая переводная вилка

Метод соединения: припой

Тип булавки: самка

Номер контактов: 2, 3, 4, 5, 6, 8, 12, 17pins

Проводной материал: ПВХ/Pur

Экранированный: два варианта ， экранированные/неэкранированные

Длина кабеля: 1 м/2 м/5 м (настраиваемая)

Сертификация: CE, ROHS, UL

Стандарт: IEC 61076-2-101

Pins:
2 Pin A-code 3 Pin A-code 4 Pin A-code 4 Pin D-code 5 Pin A-code 5 Pin B-code 6 Pin A-code 8 Pin A-code 12 Pin A-code 17 Pin A-code 3 Pin C-code 4 Pin C-code 5 Pin C-code 6 Pin C-code
Unshielded:
Unshielded

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Материал раковины ：	Латунные никелированные/цинковые сплавные сплавы.
Материал изолятора:	PA/TPU
Запечатывание материала ：	Эпоксидная смола/резина
Контактный материал ：	Латунь/фосфор медный золото
Водонепроницаемый сорт:	IP65/IP67
Импеданс изоляции:	≥100 МОм
Контактный импеданс:	≤5 МОм
Долговечность:	≥500 циклов
Применимая температура:	-25 ℃ ~ +80 ℃
Формовочный материал:	ПВХ/Pur
Стандарт исполнения:	IEC 61076-2-101

M12 Электрические параметры

Электрическая схема

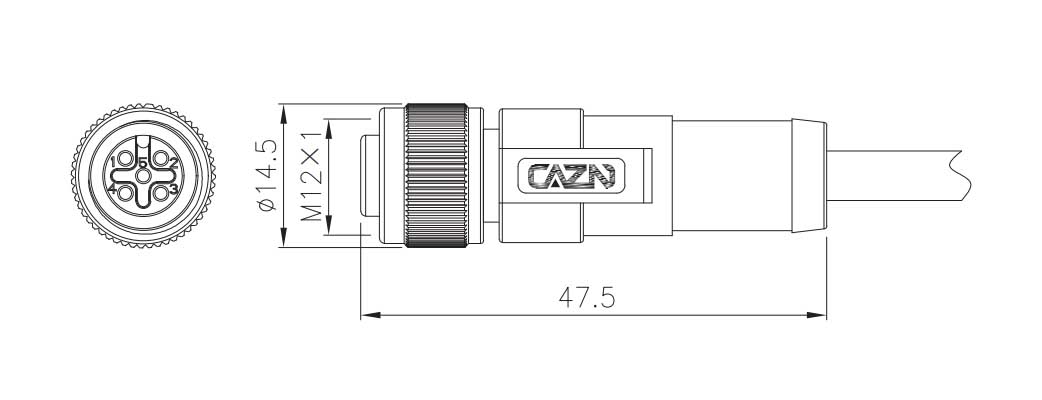

D Imension Bring

Определение провода

Заказ продукции

Название продукта	Продукт №: Shieded	Продукт №: не снятый	Штифт	3D скачать	2d скачать
M12 Straight Fembrodeded Plugure	M12-S2A-MWA-XXPV-S	M12-S2A-MWA-XXPV	2A
M12 Straight Fembrodeded Plugure	M12-S3A-MWA-XXPV-S	M12-S3A-MWA-XXPV	3A
M12 Straight Fembrodeded Plugure	M12-S3C-MWA-XXPV-S	M12-S3C-MWA-XXPV	3C
M12 Straight Fembrodeded Plugure	M12-S4A-MWA-XXPV-S	M12-S4A-MWA-XXPV	4а
M12 Straight Fembrodeded Plugure	M12-S4C-MWA-XXPV-S	M12-S4C-MWA-XXPV	4 C.
M12 Straight Fembrodeded Plugure	M12-S4D-MWA-XXPV-S	M12-S4D-MWA-XXPV	4d
M12 Straight Fembrodeded Plugure	M12-S5A-MWA-XXPV-S	M12-S5A-MWA-XXPV	5A
M12 Straight Fembrodeded Plugure	M12-S5B-MWA-XXPV-S	M12-S5B-MWA-XXPV	5b
M12 Straight Fembrodeded Plugure	M12-S5C-MWA-XXPV-S	M12-S5C-MWA-XXPV	5с
M12 Straight Fembrodeded Plugure	M12-S6A-MWA-XXPV-S	M12-S6A-MWA-XXPV	6A
M12 Straight Fembrodeded Plugure	M12-S6C-MWA-XXPV-S	M12-S6C-MWA-XXPV	6C
M12 Straight Fembrodeded Plugure	M12-S8A-MWA-XXPV-S	M12-S8A-MWA-XXPV	8а
M12 Straight Fembrodeded Plugure	M12-S12A-MWA-XXPV-S	M12-S12A-MWA-XXPV	12A
M12 Straight Fembrodeded Plugure	M12-S17a-mwa-xxpv-s	M12-S17a-mwa-xxpv	17а
