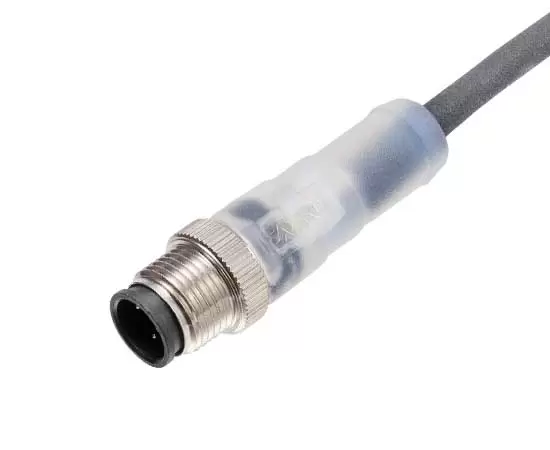

M12 Прямая переосмысленная заглушка (светодиод)

Главная / Продукты / Круговой разъем / M12 / Прямая заглушка / M12 Прямая перегруженная штеплянка M12 (светодиод)

ПРОДУКТОВЫЙ ЦЕНТР

Прямая заглушка

M12 Прямая перегруженная штеплянка M12 (светодиод)

Европейский стандартный разъем: серия M12

Тип структуры: прямая переводная вилка

Метод соединения: припой

Тип булавки: мужской тип

Номер контактов: 3, 4, 5pins

Проводной материал: ПВХ/Pur

Экранированный: два варианта ， экранированные/неэкранированные

Длина кабеля: 1 м/2 м/5 м (настраиваемая)

Сертификация: CE, ROHS, UL

Стандарт: IEC 61076-2-101

Pins:
3 Pin A-code 4 Pin A-code 5 Pin A-code
LED Qty:
2PNP 3PNP

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Материал раковины ：	Латунные никелированные/цинковые сплавные сплавы.
Материал изолятора:	PA/TPU
Запечатывание материала ：	Эпоксидная смола/резина
Контактный материал ：	Латунь/фосфор медный золото
Водонепроницаемый сорт:	IP65/IP67
Импеданс изоляции:	≥100 МОм
Контактный импеданс:	≤5 МОм
Долговечность:	≥500 циклов
Применимая температура:	-25 ℃ ~ +80 ℃
Формовочный материал:	ПВХ/Pur
Стандарт исполнения:	IEC 61076-2-101

M12 Электрические параметры

Электрическая схема

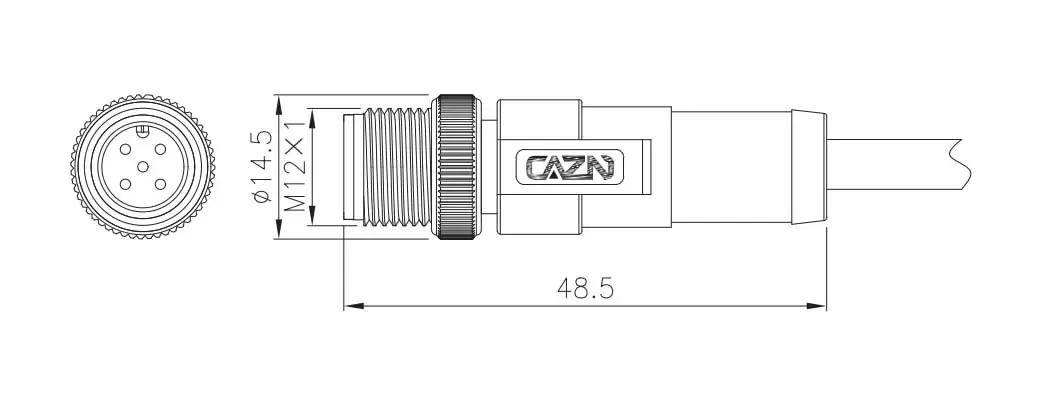

D Imension Bring

Определение провода

Заказ продукции

Название продукта	Светодиод Qty	Продукт №:	Штифт	3D скачать	2d скачать
M12 Прямая перегруженная штеплянка M12 (светодиод)	2 Pnp	M12-P3A-MWA-1PV-LP2	3A
M12 Прямая перегруженная штеплянка M12 (светодиод)	2 Pnp	M12-P4A-MWA-1PV-LP2	4а
M12 Прямая перегруженная штеплянка M12 (светодиод)	2 Pnp	M12-P5A-MWA-1PV-LP2	5A
M12 Прямая перегруженная штеплянка M12 (светодиод)	3 Pnp	M12-P5A-MWA-1PV-LP3	5A
