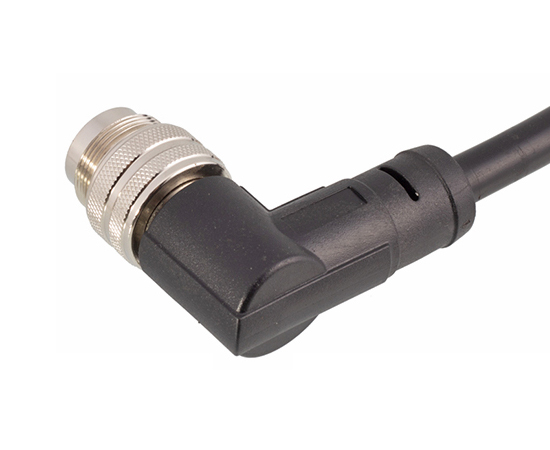

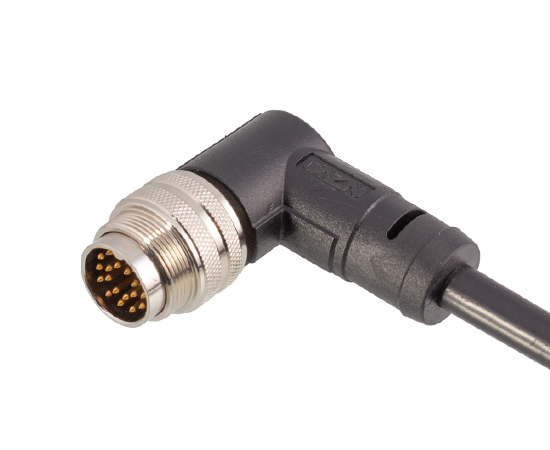

Главная / Продукты / Круговой разъем / M16 / Угловая заглушка / M16 угловой мужской перевод
Угловая заглушка
Европейский стандартный разъем: серия M16
Тип структуры: угловой перевод
Метод соединения: припой
Тип булавки: мужчина
Количество контактов: 2,3,4,5,6,7,8,12,14,16,19,24
Проводной материал: ПВХ
Экранированный: два варианта ， экранированные/неэкранированные
Длина кабеля: 1 м/2 м/5 м (настраиваемая)
Сертификация: CE, ROHS, UL
Информация о продукте
MECHANICAL PARAMETERS
Параметры продукта
| Материал раковины ： | Латунный/ цинковый сплав никель/ латунный никель. |
| Материал изолятора: | PA66 |
| Запечатывание материала ： | Эпоксидная смола/резина |
| Контактный материал ： | Латунь/фосфор медный золото |
| Водонепроницаемый сорт: | IP65/IP67 |
| Диапазон проводки: | PG7: 4 ~ 6 мм; PG9: 6 ~ 8 мм |
| Контактный импеданс: | ≤5 МОм |
| Долговечность: | ≥ 500 циклов |
| Применимая температура: | -25 ℃ ~ +80 ℃ |
| Исполнительный стандарт: | IEC 61076-2-106-2012 AISG |
M16 Электрические параметры
Электрическая схема

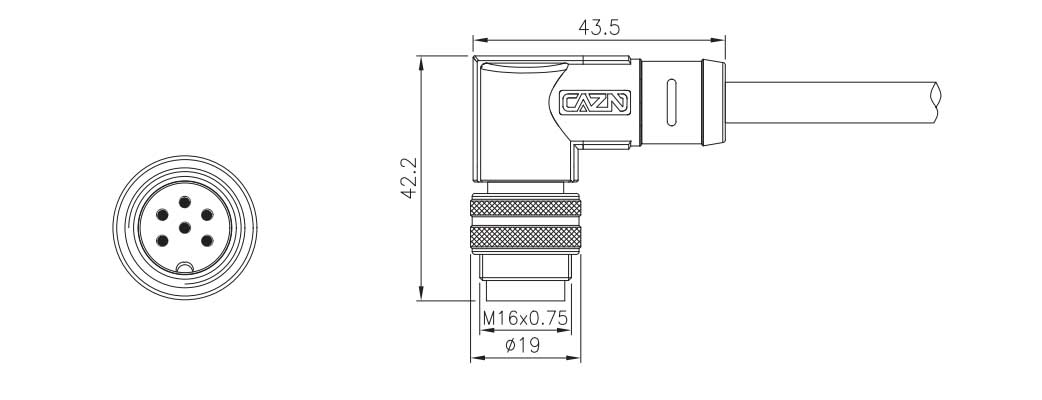

D Imension Bring
Заказ продукции
| Название продукта | Продукт № S Hielded | Продукт № Неэкранированный | Штифт | 3D скачать | 2d скачать |
| M16 угловой мужской перевод | M16-P2-MWD-XPV-S | M16-P2-MWD-XPV | 2 PIN | ||
| M16 угловой мужской перевод | M16-P3-MWD-XPV-S | M16-P3-MWD-XPV | 3 PIN | ||
| M16 угловой мужской перевод | M16-P4-MWD-XPV-S | M16-P4-MWD-XPV | 4 PIN | ||
| M16 угловой мужской перевод | M16-P5-MWD-XPV-S | M16-P5-MWD-XPV | 5 PIN | ||
| M16 угловой мужской перевод | M16-P5A-MWD-XPV-S | M16-P5A-MWD-XPV | 5-контактный код | ||
| M16 угловой мужской перевод | M16-P6-MWD-XPV-S | M16-P6-MWD-XPV | 6 пин | ||
| M16 угловой мужской перевод | M16-P7-MWD-XPV-S | M16-P7-MWD-XPV | 7 пин | ||
| M16 угловой мужской перевод | M16-P7A-MWD-XPV-S | M16-P7A-MWD-XPV | 7-контактный код | ||
| M16 угловой мужской перевод | M16-P8-MWD-XPV-S | M16-P8-MWD-XPV | 8 PIN | ||
| M16 угловой мужской перевод | M16-P12-MWD-XPV-S | M16-P12-MWD-XPV | 12 пин | ||
| M16 угловой мужской перевод | M16-P14-MWD-XPV-S | M16-P14-MWD-XPV | 14 PIN | ||
| M16 угловой мужской перевод | M16-P14A-MWD-XPV-S | M16-P14A-MWD-XPV | 14-контактный код | ||
| M16 угловой мужской перевод | M16-P16-MWD-XPV-S | M16-P16-MWD-XPV | 16 PIN | ||
| M16 угловой мужской перевод | M16-P19-MWD-XPV-S | M16-P19-MWD-XPV | 19 Pin | ||
| M16 угловой мужской перевод | M16-P24-MWD-XPV-S | M16-P24-MWD-XPV | 24 PIN |
