M16 Мужское переднее крепление припоя паяла M18*0,75

Главная / Продукты / Круговой разъем / M16 / Горпанед на переднем горе / M16 Мужское переднее крепление (припоя, винт M18*0,75)

ПРОДУКТОВЫЙ ЦЕНТР

Горпанед на переднем горе

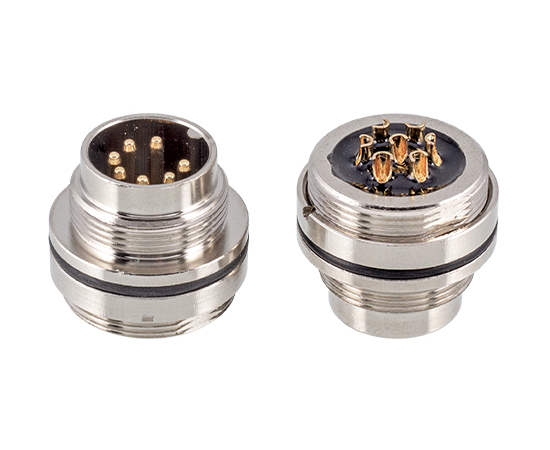

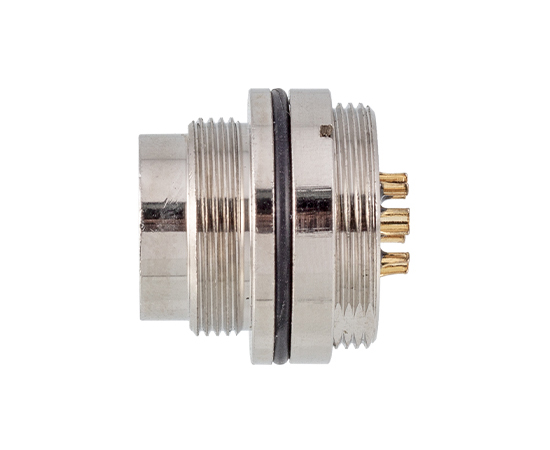

M16 Мужское переднее крепление (припоя, винт M18*0,75)

M16 Мужское переднее крепление (припоя, винт M18*0,75)

Европейский стандартный разъем: серия M16

Тип конструкции: передняя гнезда

Метод соединения: припой

Тип булавки: мужчина

Количество контактов: 2,3,4,5,6,7,8,12,14,16,19,24

Кабельный материал: отдельные провода

Земля: нет

Длина кабеля: 10 см/20 см/30 см (настраиваемое)

Сертификация: CE, ROHS, UL

Стандарт ： IEC 61076-2-106-2012 AISG

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Материал раковины ：	Латунный/ цинковый сплав никель/ латунный никель.
Материал изолятора:	PA66
Запечатывание материала ：	Эпоксидная смола/резина
Контактный материал ：	Латунь/фосфор медный золото
Водонепроницаемый сорт:	IP65/IP67
Диапазон проводки:	PG7: 4 ~ 6 мм; PG9: 6 ~ 8 мм
Контактный импеданс:	≤5 МОм
Долговечность:	≥ 500 циклов
Применимая температура:	-25 ℃ ~ +80 ℃
Исполнительный стандарт:	IEC 61076-2-106-2012 AISG

M16 Электрические параметры

Электрическая схема

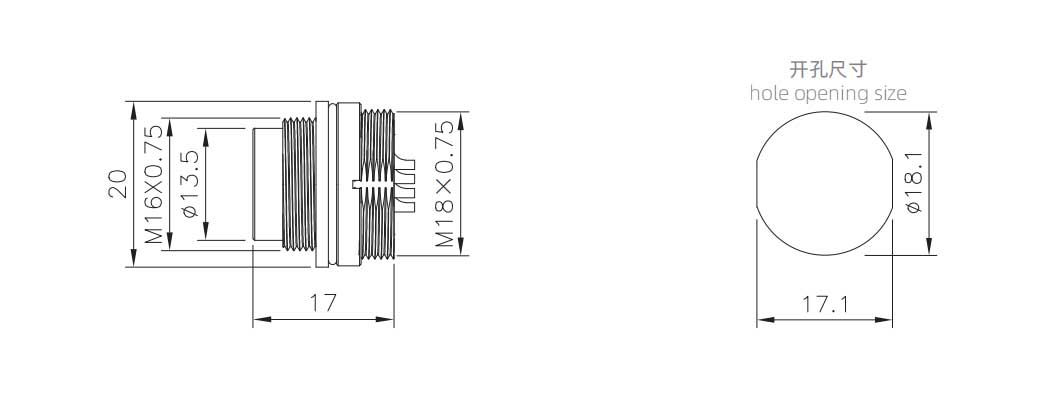

D Imension Bring

Заказ продукции

Название продукта	Продукт №	Штифт	3D скачать	2d скачать
M16 Мужское переднее крепление (припоя)	M16-P2-GWBM18	2 PIN
M16 Мужское переднее крепление (припоя)	M16-P3-GWBM18	3 PIN
M16 Мужское переднее крепление (припоя)	M16-P4-GWBM18	4 PIN
M16 Мужское переднее крепление (припоя)	M16-P5-GWBM18	5 PIN
M16 Мужское переднее крепление (припоя)	M16-P5A-GWBM18	5-контактный код
M16 Мужское переднее крепление (припоя)	M16-P6-GWBM18	6 пин
M16 Мужское переднее крепление (припоя)	M16-P7-GWBM18	7 пин
M16 Мужское переднее крепление (припоя)	M16-P7A-GWBM18	7-контактный код
M16 Мужское переднее крепление (припоя)	M16-P8-GWBM18	8 PIN
M16 Мужское переднее крепление (припоя)	M16-P12-GWBM18	12 пин
M16 Мужское переднее крепление (припоя)	M16-P14-GWBM18	14 PIN
M16 Мужское переднее крепление (припоя)	M16-P14A-GWBM18	14-контактный код
M16 Мужское переднее крепление (припоя)	M16-P16-GWBM18	16 PIN
M16 Мужское переднее крепление (припоя)	M16-P19-GWBM18	19 Pin
M16 Мужское переднее крепление (припоя)	M16-P24-GWBM18	24 PIN
